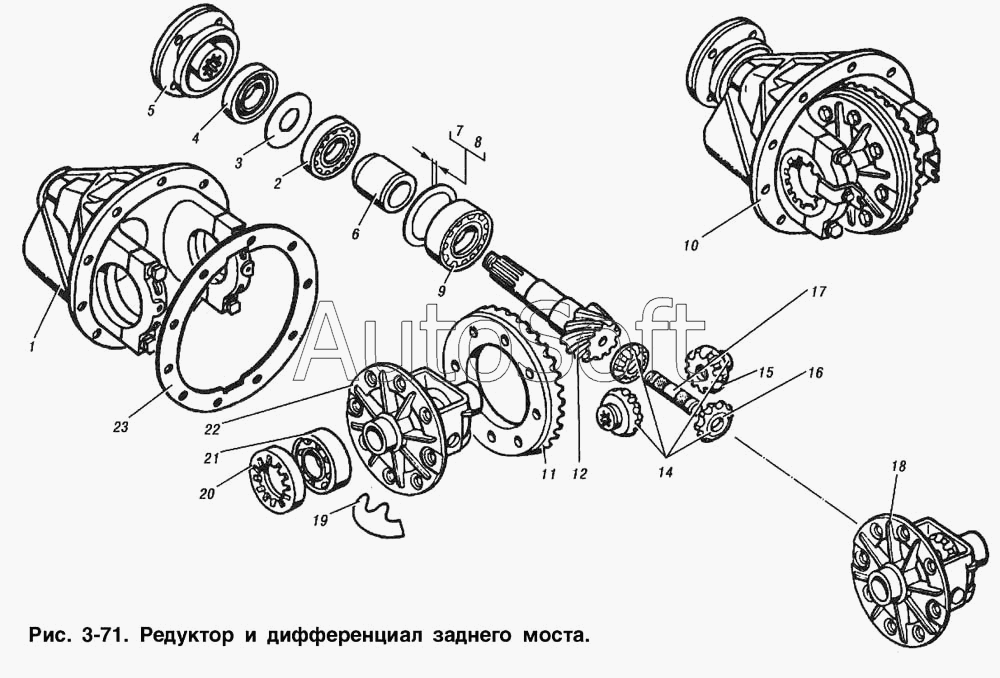

Каталог запасных частей к технике: ИЖ 2715 (1999). Редуктор и дифференциал заднего моста
15
9
10
10
11
11
12
12
14
8
16
17
18
19
20
21
22
23
1
2
3
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201452 | 2***2 | Болт М8х12 | |
| 21251-2402020 | 2***0 | Комплект зубчатых колес | |
| 21251-2403954 | 2***4 | Дифференциал с подшипниками (комплект) | |
| 21252-2402020 | 2***0 | Комплект зубчатых колес | |
| 252135-29 | 2***9 | Шайба 8 пружинная | |
| 360063 | 3***3 | Болт М10х1 | |
| 362913-02 | 3***2 | Гайка М18х1,5 | |
| 365168 | 3***8 | Шайба | |
| 6-27606А | 6***А | Подшипник шестерни задний | |
| 6-27705А | 6***А | Подшипник шестерни передний | |
| 6-7207А | 6***А | Подшипник коробки дифференциала | |
| 1 | 4***Г | Картер редуктора с крышками | |
| 2 | 4***4 | Подшипник шестерни передний | |
| 3 | 4***0 | Шайба упорная подшипника | |
| 4 | 2***2 | Манжета фланца шестерни | |
| 5 | 4***0 | Фланец крепления карданного вала | |
| 6 | 2***9 | Втулка распорная | |
| 7 | 4***3 | Прокладка регулировочная толщиной 0,08 мм | |
| 8 | 4***4 | Прокладка регулировочная толщиной 0,12 мм | |
| 9 | Г***3 | Подшипник шестерни задний | |
| 10 | 2***0 | Редуктор | |
| 10 | 2***0 | Редуктор | |
| 11 | 2***7 | Шестерня | |
| 11 | 4***0 | Шестерня | |
| 12 | 2***0 | Колесо зубчатое ведомое | |
| 12 | 4***0 | Колесо зубчатое ведомое | |
| 14 | 4***1 | Шестерни дифференциала (комплект) | |
| 15 | 4***0 | Шестерня полуоси | |
| 16 | 4***5 | Сателлит дифференциала | |
| 17 | 4***2 | Палец сателлитов | |
| 18 | 4***3 | Дифференциал заднего моста | |
| 19 | 4***1 | Стопор регулировочной гайки | |
| 20 | 4***1 | Гайка регулировочная | |
| 21 | 4***1 | Подшипник коробки дифференциала | |
| 22 | 4***0 | Коробка дифференциала с упорными шайбами (комплект) | |
| 23 | 4***0 | Прокладка редуктора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
