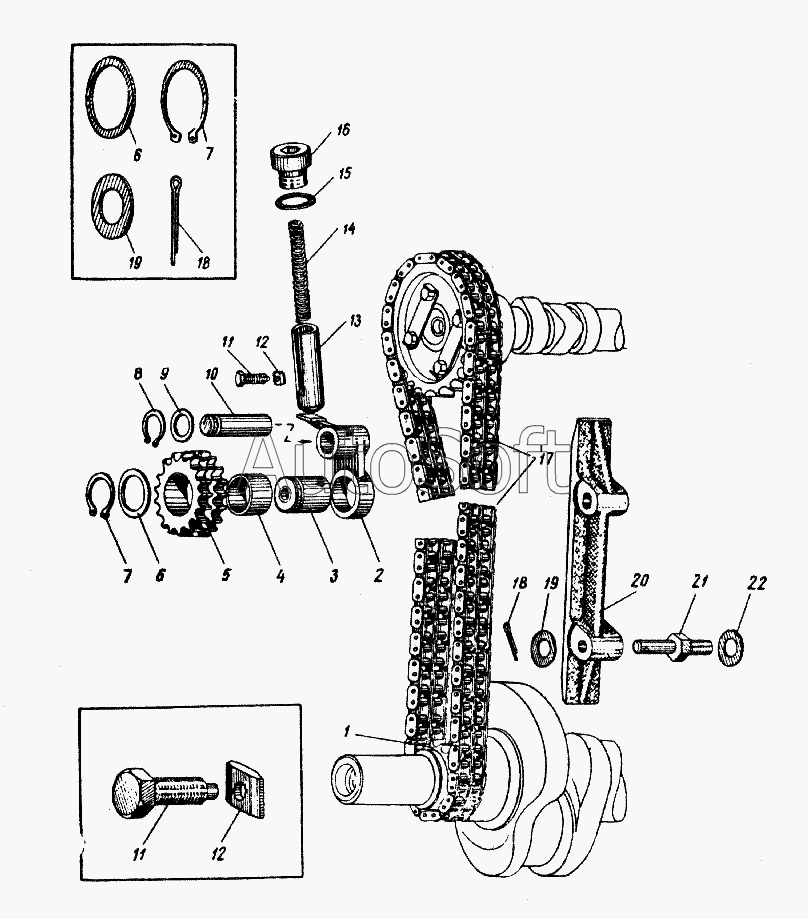

Каталог запасных частей к технике: ИЖ 412 (1995). Газораспределительный механизм (Часть 1)
1
2
3
4
5
6
6
7
7
8
9
10
11
11
12
12
13
14
15
16
17
18
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1006045 | 4***5 | Звездочка натяжного устройства с втулкой в сборе | |
| 412-1006050 | 4***0 | Рычаг натяжного устройства со звездочкой в сборе | |
| 412-1006051 | 4***1 | Рычаг натяжного устройства с осью и заглушками в сборе | |
| 412-1006057 | 4***7 | Заглушка рычага | |
| 412-1006066 | 4***6 | Плунжер натяжного устройства | |
| 412-1006068 | 4***8 | Вставка (пята) плунжера натяжного устройства | |
| 1 | 4***0 | Звездочка коленчатого вала, распределительная | |
| 2 | 4***2 | Рычаг натяжного устройства | |
| 3 | 4***3 | Ось звездочки | |
| 4 | 4***7 | Втулка звездочки | |
| 5 | 4***6 | Звездочка натяжного устройства | |
| 6 | 3***П | Шайба специальная, плоская | |
| 7 | 3***П | Кольцо пружинное, упорное | |
| 8 | 3***П | Кольцо пружинное, упорное | |
| 9 | 3***П | Шайба специальная, плоская | |
| 10 | 4***6 | Ось рычага | |
| 11 | 3***9 | Болт стопорный | |
| 12 | 4***5 | Пластина прижимная плунжера натяжного устройства | |
| 13 | 4***4 | Плунжер натяжного устройства с вставкой в сборе | |
| 14 | 4***0 | Пружина натяжного устройства | |
| 15 | 3***П | Шайба специальная, плоская | |
| 16 | 3***9 | Пробка-заглушка | |
| 17 | 4***0 | Цепь привода распределительного вала в сборе | |
| 18 | 2***П | Шплинт разводной | |
| 19 | 2***П | Шайба | |
| 20 | 4***8 | Успокоитель цепи | |
| 21 | 4***0 | Ось успокоителя цепи | |
| 22 | 3***П | Шайба |
