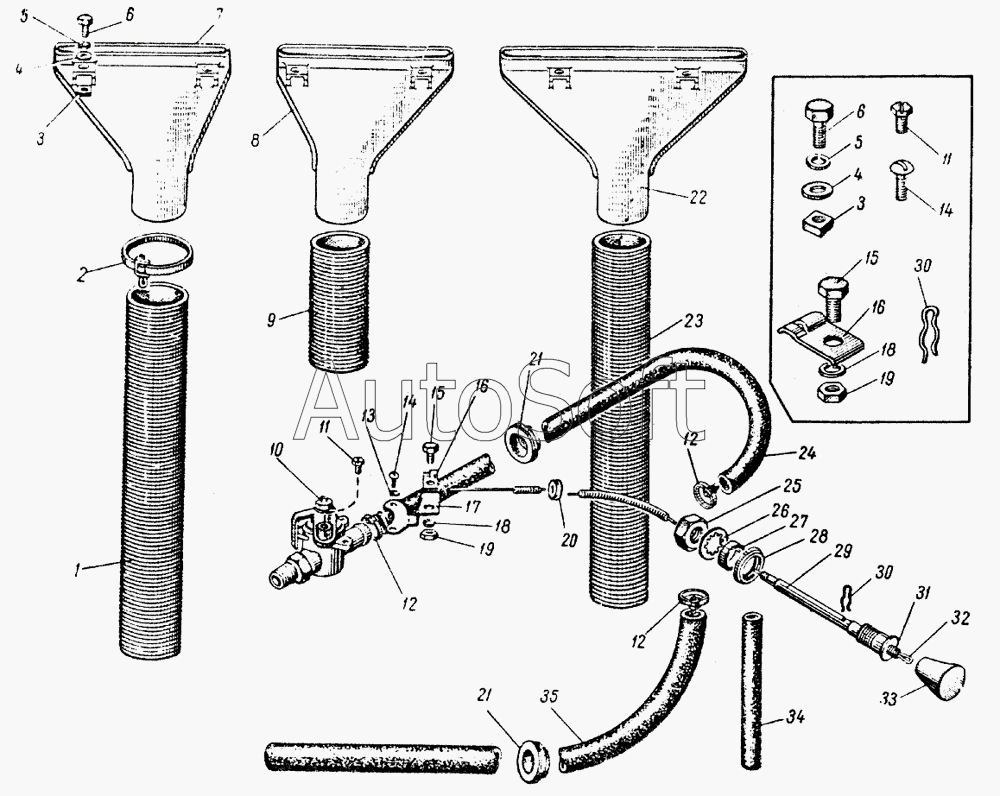

Каталог запасных частей к технике: ИЖ 412 (1995). Детали отопителя кузова и обогревателя ветрового стекла
1
2
3
3
4
4
5
5
6
6
7
8
9
10
10
11
11
12
12
12
13
14
14
15
15
16
16
17
18
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 408Ю-8102136 | 4***6 | Заглушка отверстия под шланг отопителя в щите передка | |
| 408Ю-8102138 | 4***8 | Заглушка отверстия под тягу привода крана в щите передка кузова | |
| 412-8101410 | 4***0 | Тяга крана с оболочкой в сборе | |
| 412-8101417 | 4***7 | Тяга привода крана в сборе | |
| 1 | 4***А | Шланг обдува, воздушный, большого правого сопла и малого левого сопла | |
| 2 | 3***П | Хомут крепления воздушного шланга обдува | |
| 3 | 2***9 | Гайка | |
| 4 | 2***9 | Шайба втулки крепления переднего среднего коврика пола | |
| 5 | 2***9 | Шайба пружинная | |
| 6 | 3***9 | Болт крепления сопла | |
| 7 | 4***5 | Сопло обдува ветрового стекла малое, левое | |
| 8 | 4***3 | Сопло обдува ветрового стекла малое, правое | |
| 9 | 4***А | Шланг обдува, воздушный, малого правого сопла | |
| 10 | 4***0 | Кран в сборе | |
| 10 | К***3 | Кран в сборе | |
| 11 | 2***9 | Винт крепления чашки к ручке двери | |
| 12 | 3***П | Хомут шланга | |
| 13 | 2***9 | Шайба пружинная | |
| 14 | 2***9 | Винт крепления чашки к ручке двери | |
| 15 | 2***9 | Болт крепления панели приборов к боковой внутренней панели ветрового окна | |
| 16 | 4***6 | Зажим оболочки троса тяги привода крана | |
| 17 | 4***5 | Кронштейн крепления оболочки троса тяги привода крана | |
| 18 | 2***9 | Шайба пружинная | |
| 19 | 2***9 | Гайка | |
| 20 | 4***9 | Втулка тяги | |
| 21 | 4***4 | Втулка | |
| 22 | 4***4 | Сопло обдува ветрового стекла кузова большое | |
| 23 | 4***А | Шланг обдува, воздушный, большого правого сопла и малого левого сопла | |
| 24 | 4***0 | Шланг, подводящий | |
| 25 | 3***8 | Гайка | |
| 26 | 2***8 | Шайба | |
| 27 | 4***4 | Втулка тяги привода крана, проставочная | |
| 28 | 4***8 | Муфта оболочки тяги привода крана | |
| 29 | 4***1 | Оболочка тяги привода крана в сборе | |
| 30 | 2***8 | Шплинт пружинный | |
| 31 | 4***9 | Трубка тяги привода крана | |
| 32 | 4***8 | Тяга привода крана | |
| 33 | 4***5 | Ручка тяги привода крана в сборе | |
| 34 | 4***9 | Удлинитель сливной трубки кожуха вентилятора | |
| 35 | 4***1 | Шланг, отводящий |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
