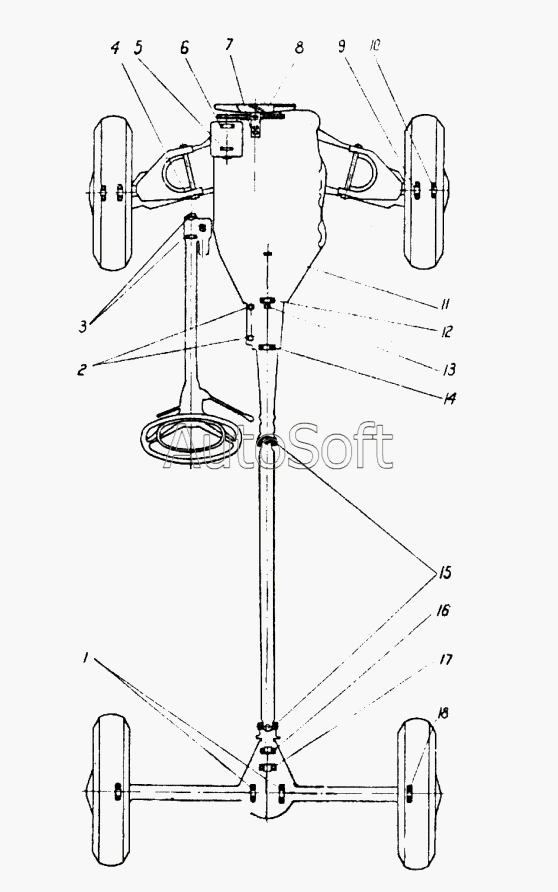

Каталог запасных частей к технике: ИЖ 412 (1995). Схема расположения подшипников качения в агрегатах шасси автомобилей
1
1
2
3
3
4
4
4
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
14
15
15
16
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Подшипник коробки дифференциала заднего моста | |
| 1 | 4***6 | Подшипник коробки дифференциала заднего моста | |
| 2 | 4***2 | Ролик подшипника блока зубчатых колес диам. 2,5х20 | |
| 3 | 4***Б | Подшипник червяка | |
| 3 | 9***К | Подшипник червяка в сборе | |
| 4 | 4***2 | Ролик вала сошки в сборе | |
| 4 | 4***2 | Подшипник ролика вала сошки, рулевого управления (для алюминиевого картера) | |
| 4 | 7***0 | Ролик вала сошки рулевого управления в сборе | |
| 4 | 7***Х | Ролик вала сошки в сборе | |
| 5 | 1***9 | Подшипник якоря генератора, задний | |
| 6 | 1***9 | Подшипник якоря генератора, передний | |
| 7 | 1***9 | Подшипник якоря генератора, передний | |
| 7 | 4***0 | Подшипник, передний | |
| 8 | 1***9 | Подшипник, задний | |
| 8 | 4***5 | Подшипник водяного насоса, зданий | |
| 9 | 4***0 | Подшипник ступицы переднего колеса в сборе, внутренний | |
| 9 | 7***У | Подшипник ступицы переднего колеса в сборе, внутренний | |
| 10 | 4***5 | Подшипник ступицы переднего колеса в сборе, наружный | |
| 10 | 7***У | Подшипник ступицы переднего колеса, наружный | |
| 11 | 4***1 | Подшипник первичного вала коробки передач, передний | |
| 11 | 6***2 | Подшипник первичного вала коробки передач, передний | |
| 12 | 1***1 | Подшипник первичного вала коробки передач, передний | |
| 12 | 4***А | Подшипник первичного вала коробки передач, задний | |
| 13 | 4***0 | Ролик переднего подшипника вторичного вала диам. 4,5х13 | |
| 14 | 3***6 | Подшипник вторичного вала коробки передач в сборе, средний | |
| 14 | 4***0 | Подшипник вторичного вала коробки передач в сборе, средний | |
| 15 | 4***А | Подшипник карданного шарнира, игольчатый в сборе | |
| 15 | 7***5 | Подшипник карданного шарнира, игольчатый в сборе | |
| 16 | 4***1 | Подшипник ведущей шестерни редуктора заднего моста, передний | |
| 16 | 7***У | Подшипник ведущей шестерни редуктора заднего моста, передний | |
| 17 | 4***5 | Подшипник ведущей шестерни главной передачи заднего моста, задний | |
| 17 | 7***1 | Подшипник ведущей шестерни главной передачи заднего моста, задний | |
| 18 | 3***К | Подшипник полуоси заднего колеса | |
| 18 | 4***А | Подшипник полуоси |
