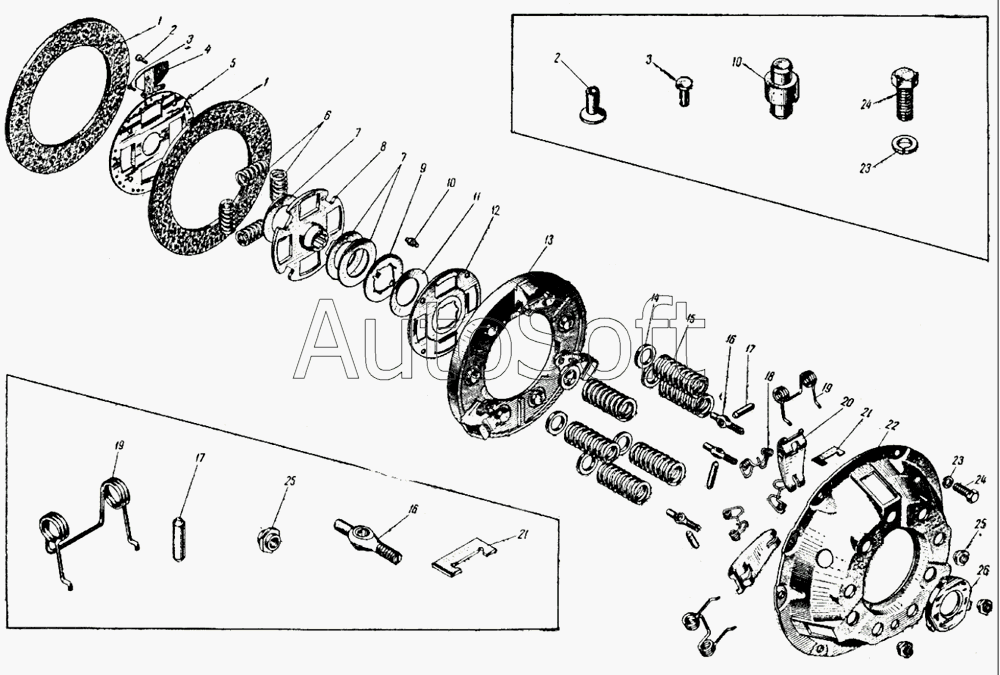

Каталог запасных частей к технике: ИЖ 412 (1995). Механизм сцепления (Часть 1)
1
1
2
2
3
3
4
5
6
7
7
8
9
10
10
11
12
13
14
15
16
16
17
17
18
19
19
20
21
21
22
23
23
24
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 408-1601130 | 4***0 | Диск сцепления ведомый в сборе | |
| 408-1601132 | 4***2 | Диск сцепления ведомый с пластинами в сборе | |
| 408-1601175 | 4***5 | Вилка выключения сцепления с кронштейном и подшипником в сборе | |
| 408-1601178 | 4***8 | Вилка выключения сцепления с подшипником в сборе | |
| 408-1601180 | 4***0 | Подшипник выключения сцепления в сборе | |
| 1 | 4***8 | Накладка ведомого диска, фрикционная | |
| 2 | 3***П | Заклепка накладки ведомого диска сцепления, трубчатая | |
| 2 | Г***П | Заклепка накладки ведомого диска сцепления, трубчатая | |
| 3 | 3***П | Заклепка пластины | |
| 4 | 4***5 | Пластина фрикционной накладки диска, пружинная | |
| 5 | 4***3 | Диск сцепления ведомый | |
| 6 | 4***0 | Пружина демпфера ведомого диска сцепления | |
| 7 | 4***8 | Кольцо демпфера, фрикционное | |
| 7 | 4***9 | Кольцо демпфера ведомого диска сцепления, фрикционное | |
| 8 | 4***2 | Ступица ведомого диска сцепления | |
| 9 | 4***5 | Кольцо демпфера ведомого диска сцепления, упорное | |
| 10 | 4***8 | Палец диска, упорный | |
| 11 | 4***7 | Кольцо демпфера, пружинное | |
| 12 | 4***3 | Пластина демпфера | |
| 13 | 4***3 | Диск нажимной | |
| 14 | 4***8 | Шайба нажимной пружины, изолирующая | |
| 15 | 4***А | Пружина сцепления нажимная | |
| 16 | 4***8 | Палец рычага, регулировочный | |
| 17 | 4***3 | Ось рычага | |
| 18 | 4***6 | Звено пяты и отжимных рычагов соединительное | |
| 19 | 4***9 | Пружина рычага | |
| 20 | 4***5 | Рычаг диска сцепления, отжимной | |
| 21 | 4***6 | Пластина рычага, опорная | |
| 22 | 4***5 | Кожух сцепления | |
| 23 | 2***9 | Шайба пружинная | |
| 24 | 2***9 | Болт крепления ремня подвески выпускной трубы | |
| 25 | 4***А | Гайка регулировочного пальца | |
| 26 | 4***4 | Пята отжимных рычагов |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
