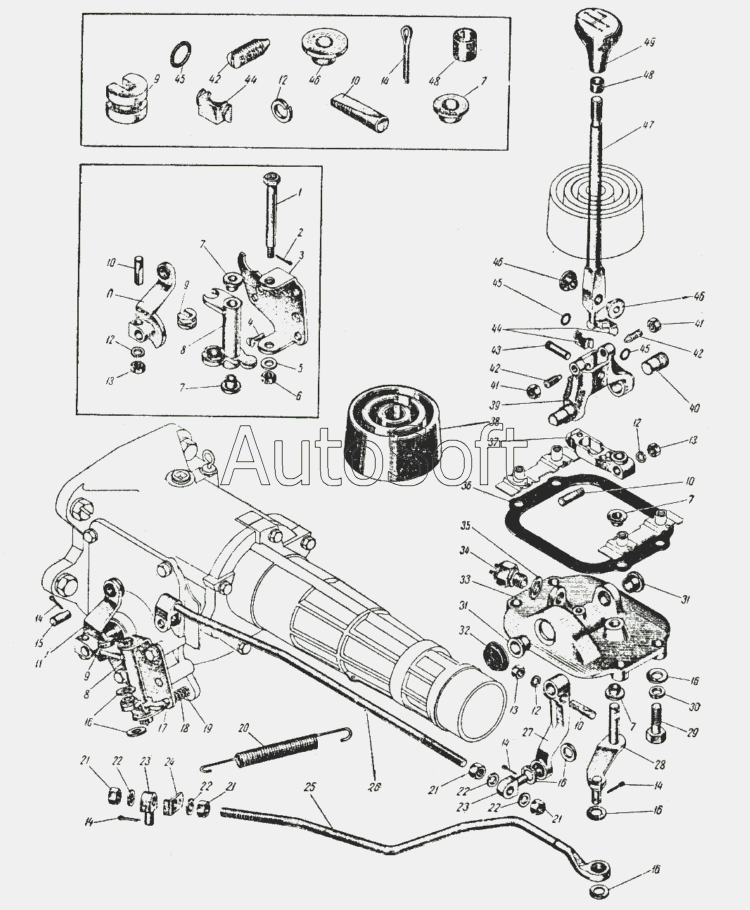

Каталог запасных частей к технике: ИЖ 412 (1995). Механизм переключения передач коробки передач с рычагом управления, расположенным на полу кузова
35
22
22
22
22
22
22
23
23
24
25
26
27
28
29
30
31
31
32
33
34
34
21
21
21
36
37
38
39
39
40
41
41
42
42
42
43
44
44
45
45
45
46
46
46
47
48
48
49
12
12
12
12
1
2
3
4
5
6
7
7
7
7
7
8
8
9
9
9
10
10
10
10
11
11
13
13
13
14
14
14
14
14
14
14
15
16
16
16
16
16
16
16
16
17
18
19
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 403-1703033-Б | 4***Б | Кронштейн крепления верхнего рычага управления переключателем передач, в сборе | |
| 408-1703097-Б | 4***Б | Рычаг управления переключателем передач нижний с втулкой и гильзой в сборе | |
| 412-1703029 | 4***9 | Рычаг переключения передач | |
| 412-1703230 | 4***0 | Ступица рычага управления | |
| 1 | 4***6 | Палец кронштейна нижнего рычага управления переключателем передач | |
| 2 | 2***П | Шплинт разводной | |
| 3 | 4***2 | Кронштейн нижнего рычага управления переключателем передач | |
| 4 | 2***9 | Винт крепления кронштейна нижнего рычага к боковой крышке коробки передач | |
| 5 | 2***9 | Шайба | |
| 6 | 2***9 | Гайка крепления пальца нижнего рычага управления переключателем передач | |
| 7 | 4***А | Втулка оси верхнего рычага | |
| 8 | 4***6 | Рычаг управления переключателем передач нижний с втулкой и гильзой в сборе | |
| 8 | 4***2 | Рычаг управления переключателем нижний | |
| 9 | 4***А | Вкладыш нижнего рычага управления переключателем передач | |
| 10 | 4***1 | Поводок верхнего рычага управления переключателем передач и рычага переключения передач | |
| 11 | 4***3 | Рычаг переключателя передач | |
| 12 | 2***9 | Шайба пружинная | |
| 13 | 2***9 | Гайка | |
| 14 | 2***П | Шплинт разводной | |
| 14 | 2***П | Шплинт разводной | |
| 14 | 2***П | Шплинт разводной | |
| 15 | 4***1 | Палец тяги рычага переключения передач | |
| 16 | 2***9 | Шайба | |
| 16 | 2***9 | Шайба | |
| 16 | 2***9 | Шайба | |
| 16 | 2***9 | Шайба | |
| 17 | 4***3 | Упор включения заднего хода | |
| 18 | 4***4 | Пружина упора включения заднего хода | |
| 19 | 4***6 | Пружина упора включения заднего хода, внутренняя | |
| 20 | 4***9 | Пружина отжимная тяги управления переключателем | |
| 21 | 2***9 | Контргайка | |
| 21 | 2***9 | Контргайка | |
| 22 | 2***9 | Шайба пружинная | |
| 22 | 2***9 | Шайба пружинная | |
| 23 | 4***2 | Сухарь регулировочный тяги | |
| 24 | 4***5 | Держатель оттяжной пружины | |
| 25 | 4***0 | Тяга рычага управления переключателем передаче наконечником | |
| 26 | 4***6 | Тяга рычага переключения передач | |
| 27 | 4***8 | Рычаг переключения передач | |
| 28 | 4***5 | Рычаг верхний управления переключателем передач | |
| 29 | 2***9 | Болт крепления петли верхней двери задка к кузову | |
| 30 | 2***9 | Шайба пружинная | |
| 31 | 4***А | Втулка ступицы рычага управления | |
| 32 | 4***2 | Заглушка технологического отверстия корпуса | |
| 33 | 4***1 | Корпус механизма управления | |
| 34 | 4***А | Включатель света заднего хода в сборе | |
| 34 | В***3 | Включатель света заднего хода в сборе | |
| 35 | 3***П | Шайба регулировочная | |
| 36 | 4***3 | Прокладка корпуса, уплотнительная | |
| 37 | 4***0 | Поводок верхнего рычага | |
| 38 | 4***2 | Чехол рычага управления | |
| 39 | 4***Б | Рычаг переключателя передач с втулкой и гильзой в сборе | |
| 39 | 4***1 | Ступица рычага управления | |
| 40 | 4***2 | Палец ступицы рычага управления | |
| 41 | 2***9 | Гайка | |
| 42 | 3***2 | Винт рычага управления, упорный | |
| 43 | 4***6 | Ось рычага управления | |
| 44 | 4***Б | Вкладыш рычага переключения передач | |
| 45 | 4***А | Шайба крепления вкладыша | |
| 46 | 4***7 | Втулка оси рычага управления | |
| 47 | 4***4 | Рычаг управления коробкой передач | |
| 48 | 4***0 | Втулка рукоятки, стопорная | |
| 49 | 4***А | Рукоятка рычага управления в сборе |
