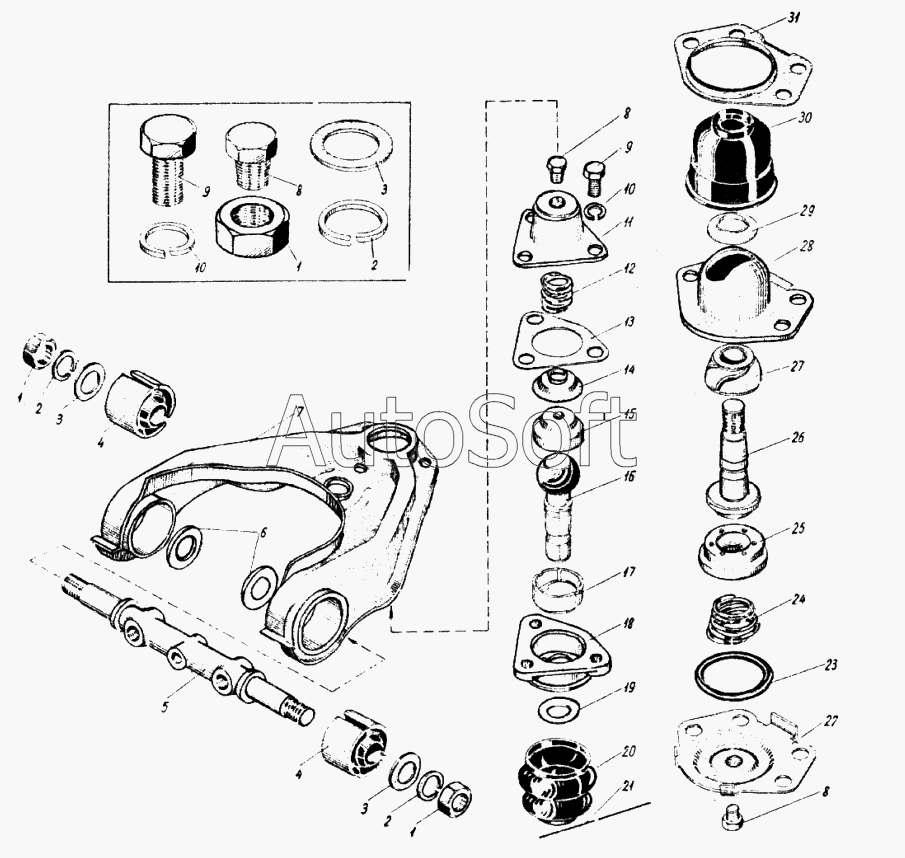

Каталог запасных частей к технике: ИЖ 412 (1995). Неразборные шарниры стойки и верхний рычаг передней подвески
1
1
1
2
2
2
3
3
3
4
4
5
6
7
8
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 403-2904099-02 | 4***2 | Рычаг верхний с осью и шаровым шарниром в сборе, левый | |
| 403-2904199-Р1 | 4***1 | Шаровой шарнир стойки передней подвески (комплект) | |
| 403-2905006 | 4***6 | Амортизатор передней подвески | |
| 408-2904100 | 4***0 | Рычаг верхний правый | |
| 1 | 2***9 | Гайка оси верхнего рычага | |
| 2 | 2***9 | Шайба пружинная | |
| 3 | 2***9 | Шайба | |
| 4 | 4***6 | Сайлент-блок | |
| 5 | 4***2 | Ось верхнего рычага | |
| 6 | 3***8 | Шайба опорная сайлентблока | |
| 7 | 4***1 | Рычаг верхний левый | |
| 8 | 2***9 | Заглушка отверстия | |
| 8 | 2***9 | Заглушка отверстия | |
| 9 | 3***8 | Болт крепления шарового шарнира к верхнему рычагу передней подвески | |
| 10 | 2***2 | Шайба пружинная | |
| 11 | 4***4 | Крышка шарового шарнира | |
| 12 | 4***5 | Пружина шарнира | |
| 13 | 4***8 | Прокладка регулировочная толщиной 0,2 мм | |
| 14 | 4***2 | Обойма нажимного вкладыша | |
| 15 | 4***0 | Вкладыш нажимной | |
| 16 | 4***8 | Палец шаровой | |
| 17 | 4***6 | Вкладыш корпуса | |
| 18 | 4***2 | Корпус шарового шарнира | |
| 19 | 4***0 | Прижим чехла шарнира | |
| 20 | 4***6 | Чехол шарового шарнира, грязезащитный | |
| 21 | 2***9 | Шплинт-проволока | |
| 22 | 4***1 | Крышка шаровой опоры | |
| 23 | 4***2 | Кольцо шаровой опоры, уплотнительное | |
| 24 | 4***А | Пружина нажимной обоймы шаровой опоры стойки передней подвески | |
| 25 | 4***4 | Обойма шаровой опоры, нажимная | |
| 26 | 4***8 | Палец | |
| 27 | 4***Б | Сухарь пальца | |
| 28 | 4***4 | Шаровая опора стойки | |
| 29 | 4***4 | Прижим | |
| 30 | 4***8 | Чехол шаровой опоры, грязезащитный | |
| 31 | 4***6 | Держатель грязезащитного чехла |
