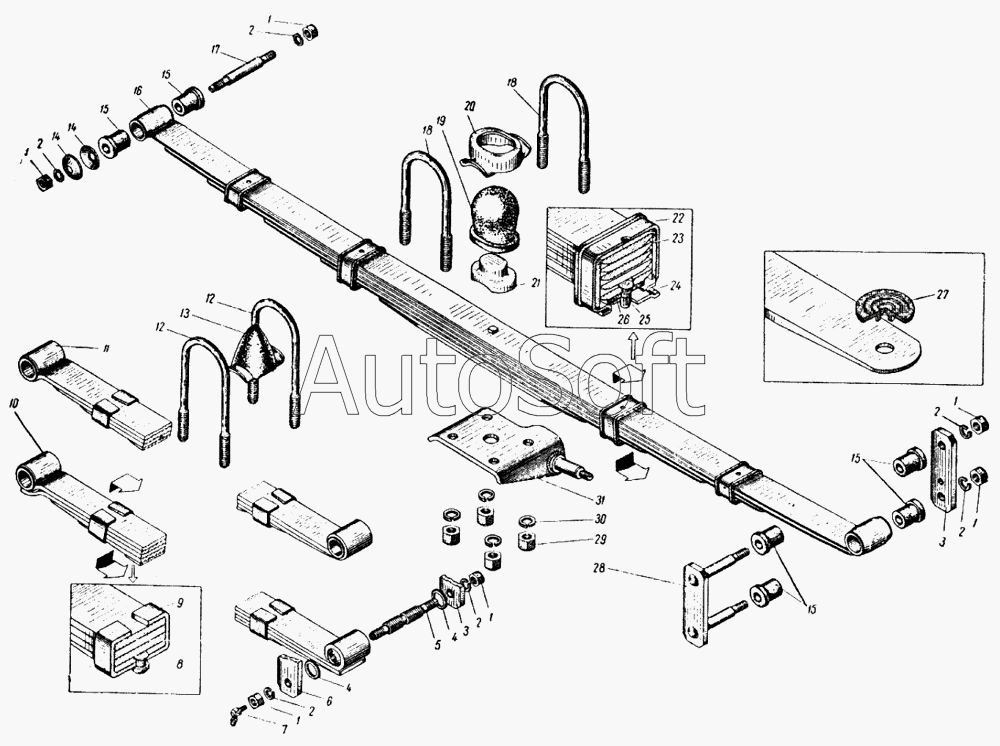

Каталог запасных частей к технике: ИЖ 412 (1995). Рессора задней подвески и детали ее крепления
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
3
3
4
4
5
6
7
8
9
10
11
12
12
13
14
14
15
15
15
15
16
17
18
18
19
21
22
23
24
24
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 209037-П2 | 2***2 | Болт задней рессоры стяжной (центровой) | |
| 209040-П | 2***П | Болт задней рессоры стяжной (центровой) | |
| 209041-П | 2***П | Болт задней рессоры стяжной (центровой) | |
| 250510-П | 2***П | Гайка | |
| 252766-П | 2***П | Заклепка крепления хомута листа № 6 | |
| 252766-П | 2***П | Заклепка крепления хомута листа № 6 | |
| 252766-П | 2***П | Заклепка крепления хомута листа № 6 | |
| 408-2912015 | 4***5 | Лист № 1 (коренной) рессоры в сборе | |
| 408-2912061 | 4***1 | Хомут третьего листа рессоры | |
| 408-2912071-А | 4***А | Прокладка хомута третьего листа | |
| 408-2912077-А | 4***А | Прокладка скобы | |
| 408-2912102 | 4***2 | Лист № 2 задней рессоры | |
| 408-2912103 | 4***3 | Лист № 3 задней рессоры | |
| 408-2912104 | 4***4 | Лист № 4 задней рессоры | |
| 408-2912105 | 4***5 | Лист № 5 задней рессоры | |
| 408-2912106 | 4***6 | Лист № 6 задней рессоры | |
| 408-2912410 | 4***0 | Накладка стремянок правая | |
| 408-2912457-Р | 4***Р | Серьга рессоры (комплект) | |
| 408-2915600 | 4***0 | Шток амортизатора задней подвески с поршнем в сборе | |
| 410-2912061 | 4***1 | Хомут листа № 3 задней рессоры | |
| 410-2912062 | 4***2 | Хомут листа № 6 задней рессоры | |
| 410-2912102 | 4***2 | Лист № 2 задней рессоры | |
| 410-2912103 | 4***3 | Лист № 3 задней рессоры | |
| 410-2912104 | 4***4 | Лист № 4 задней рессоры | |
| 410-2912105 | 4***5 | Лист № 5 задней рессоры | |
| 410-2912106 | 4***6 | Лист № 6 задней рессоры | |
| 423-2912015 | 4***5 | Лист № 1 (коренной) рессоры в сборе | |
| 423-2912107 | 4***7 | Лист № 7 задней рессоры | |
| 423-2912108 | 4***8 | Лист № 8 задней рессоры | |
| 423-2912109 | 4***9 | Лист № 9 задней рессоры | |
| 432-2912015 | 4***5 | Лист № 1 (коренной) рессоры в сборе | |
| 432-2912029 | 4***9 | Втулка заднего ушка коренного листа задней рессоры, резьбовая | |
| 432-2912067 | 4***7 | Хомут седьмого листа | |
| 432-2912102 | 4***2 | Лист № 2 задней рессоры | |
| 432-2912103 | 4***3 | Лист № 3 задней рессоры | |
| 432-2912104 | 4***4 | Лист № 4 задней рессоры | |
| 432-2912105 | 4***5 | Лист № 5 задней рессоры | |
| 432-2912106 | 4***6 | Лист № 6 задней рессоры | |
| 432-2912107 | 4***7 | Лист № 7 задней рессоры | |
| 432-2912108 | 4***8 | Лист № 8 задней рессоры | |
| 432-2912109 | 4***9 | Лист № 8 задней рессоры | |
| 433-2912457-Р | 4***Р | Серьга задней рессоры (комплект) | |
| 1 | 2***9 | Гайка оси верхнего рычага | |
| 1 | 2***9 | Гайка оси верхнего рычага | |
| 2 | 2***9 | Шайба пружинная | |
| 2 | 2***9 | Шайба пружинная | |
| 3 | 4***7 | Щека серьги внутренняя | |
| 4 | 4***5 | Кольцо резьбового пальца серьги, уплотнительное | |
| 5 | 4***0 | Палец серьга задней рессоры, резьбовой | |
| 6 | 4***8 | Щека серьги задней рессоры с пальцем в сборе, наружная | |
| 7 | 3***П | Пресс-масленка резьбового пальца, угловая | |
| 8 | 2***П | Заклепка крепления хомута листа № 6 | |
| 9 | 4***4 | Хомут четвертого листа рессоры | |
| 10 | 4***2 | Рессора в сборе задняя | |
| 11 | 4***2 | Рессора в сборе задняя | |
| 12 | 4***8 | Стремянка задней рессоры | |
| 13 | 4***2 | Буфер задней рессоры в сборе | |
| 14 | 4***0 | Шайба сферическая | |
| 15 | 4***8 | Втулка ушек рессоры | |
| 16 | 4***2 | Рессора в сборе задняя | |
| 17 | 4***7 | Палец переднего кронштейна | |
| 18 | 4***8 | Стремянка задней рессоры | |
| 19 | 4***4 | Буфер задней рессоры | |
| 21 | 4***0 | Опора буфера | |
| 22 | 4***5 | Хомут пятого листа рессоры | |
| 23 | 4***А | Прокладка хомута пятого листа | |
| 24 | 4***3 | Скоба хомута | |
| 24 | 4***3 | Скоба хомута | |
| 25 | 3***П | Штифт крепления хомута листа № 3 | |
| 25 | 3***П | Штифт крепления хомута листа № 3 | |
| 26 | 4***А | Прокладка скобы | |
| 27 | 4***0 | Шайба задней рессоры, противоскрипная | |
| 28 | 4***8 | Щека серьги наружная | |
| 29 | 2***2 | Гайка стремянки задней рессоры | |
| 30 | 2***2 | Шайба пружинная | |
| 31 | 4***1 | Накладка стремянок левая |
