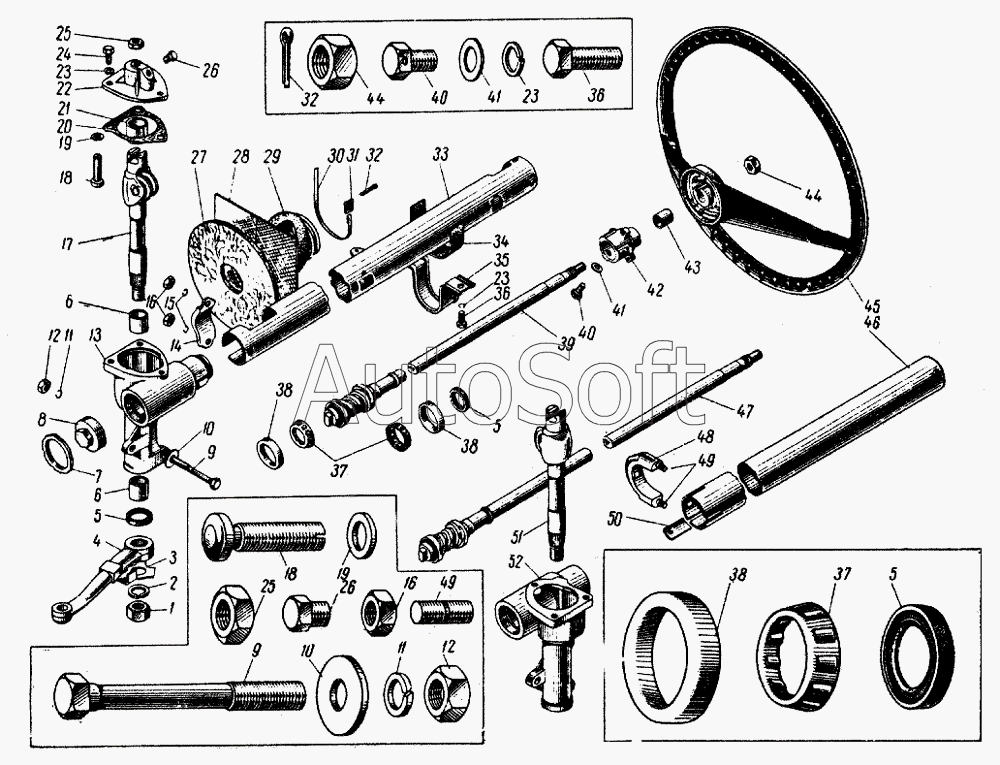

Каталог запасных частей к технике: ИЖ 412 (1995). Рулевая колонка (с чугунным картером механизма) и детали ее крепления на автомобиле
1
2
3
4
5
5
5
6
6
7
8
9
9
10
10
11
11
12
12
13
14
14
15
15
16
16
16
17
18
18
19
19
20
21
22
23
23
23
23
24
25
25
26
26
27
28
29
30
31
32
32
33
34
35
36
36
37
37
38
38
38
39
40
40
41
41
42
43
44
44
45
46
47
48
49
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 220080-П29 | 2***9 | Винт крепления панели приборов к поперечине передка кузова | |
| 252136-П29 | 2***9 | Шайба пружинная | |
| 258260-П8 | 2***8 | Шайба пружинная зубчатая с внутренним зубом | |
| 403-1703027 | 4***7 | Кожух колонки, декоративный | |
| 403-3401120 | 4***0 | Подшипник вала в сборе | |
| 407-3401062 | 4***2 | Ролик вала сошки в сборе | |
| 407-3401079 | 4***9 | Крышка картера с валом сошки в сборе | |
| 407-3401080 | 4***0 | Крышка картера с втулкой в сборе | |
| 408-1703027 | 4***7 | Кожух колонки, декоративный | |
| 408-3726030 | 4***0 | Кольцо регулировочное | |
| 408П-3401079 | 4***9 | Крышка картера с валом сошки в сборе | |
| 408П-3401136 | 4***6 | Кронштейн крепления колонки к картеру в сборе | |
| 408П-3401140 | 4***0 | Кронштейн крепления декоративного кожуха колонки | |
| 776800Х | 7***Х | Ролик вала сошки в сборе | |
| 1 | 2***9 | Гайка | |
| 2 | 2***8 | Шайба пружинная | |
| 3 | 4***3 | Пластина замковая | |
| 4 | 4***1 | Сошка | |
| 5 | 4***9 | Уплотнение | |
| 6 | 4***6 | Втулка вала сошки | |
| 7 | 4***9 | Контргайка регулировочной гайки подшипников червяка | |
| 8 | 4***8 | Гайка подшипников червяка, регулировочная | |
| 9 | 3***2 | Болт крепления подшипника вала рулевого управления | |
| 10 | 2***9 | Болт крепления картера к раме | |
| 11 | 2***8 | Шайба увеличенная | |
| 12 | 2***9 | Контргайка крепления защелки | |
| 13 | 4***5 | Картер рулевого управления | |
| 14 | 4***5 | Хомут кронштейна крепления верхнего рычага управления переключателем передач | |
| 14 | 4***5 | Хомут кронштейна крепления верхнего рычага управления переключателем передач | |
| 15 | 2***2 | Шайба пружинная | |
| 15 | 2***9 | Шайба пружинная | |
| 16 | 2***9 | Гайка | |
| 16 | 2***9 | Гайка | |
| 17 | 4***Б | Вал сошки в сборе | |
| 18 | 4***6 | Винт вала сошки, регулировочный | |
| 19 | 4***5 | Шайба регулировочного винта вала сошки, опорная | |
| 20 | 4***4 | Прокладка крышки картера | |
| 21 | 4***8 | Втулка крышки картера | |
| 22 | 4***3 | Крышка картера | |
| 23 | 2***9 | Шайба пружинная | |
| 23 | 2***9 | Шайба пружинная | |
| 24 | 2***9 | Болт | |
| 25 | 2***9 | Контргайка | |
| 26 | 2***7 | Пробка наливного отверстия крышки картера | |
| 27 | 4***А | Прокладка колонки рулевого управления, уплотнительная | |
| 28 | 4***А | Накладка прокладки колонки рулевого управления, уплотнительная | |
| 29 | 4***7 | Манжета колонки рулевого управления | |
| 30 | 3***П | Хомут уплотнителя бензинового бака в сборе | |
| 31 | 3***П | Хомут уплотнителя бензинового бака в сборе | |
| 32 | 3***П | Хомут уплотнителя бензинового бака в сборе | |
| 33 | 4***5 | Труба колонки | |
| 34 | 4***3 | Прокладка колонки рулевого управления | |
| 35 | 4***2 | Кронштейн крепления колонки рулевого управления к опоре на кузове | |
| 36 | 2***9 | Болт крепления ремня подвески выпускной трубы | |
| 37 | 9***К | Подшипник червяка в сборе | |
| 38 | 4***Б | Подшипник червяка | |
| 39 | 4***5 | Вал и червяк рулевого управления | |
| 40 | 2***2 | Шплинт-проволока | |
| 41 | 2***2 | Шайба | |
| 42 | 4***2 | Корпус подшипника вала | |
| 43 | 4***3 | Втулка подшипника вала | |
| 44 | 2***2 | Гайка | |
| 45 | 4***4 | Колесо рулевого управления со штифтами в сборе | |
| 46 | 4***5 | Труба колонки | |
| 47 | 4***5 | Вал и червяк рулевого управления | |
| 48 | 4***7 | Кронштейн крепления колонки к картеру | |
| 49 | 2***8 | Шпилька крепления хомута к кронштейну | |
| 49 | 2***8 | Шпилька крепления хомута к кронштейну | |
| 50 | 4***8 | Накладка колонки, уплотнительная | |
| 51 | 4***0 | Вал сошки в сборе | |
| 52 | 4***5 | Картер рулевого управления |
