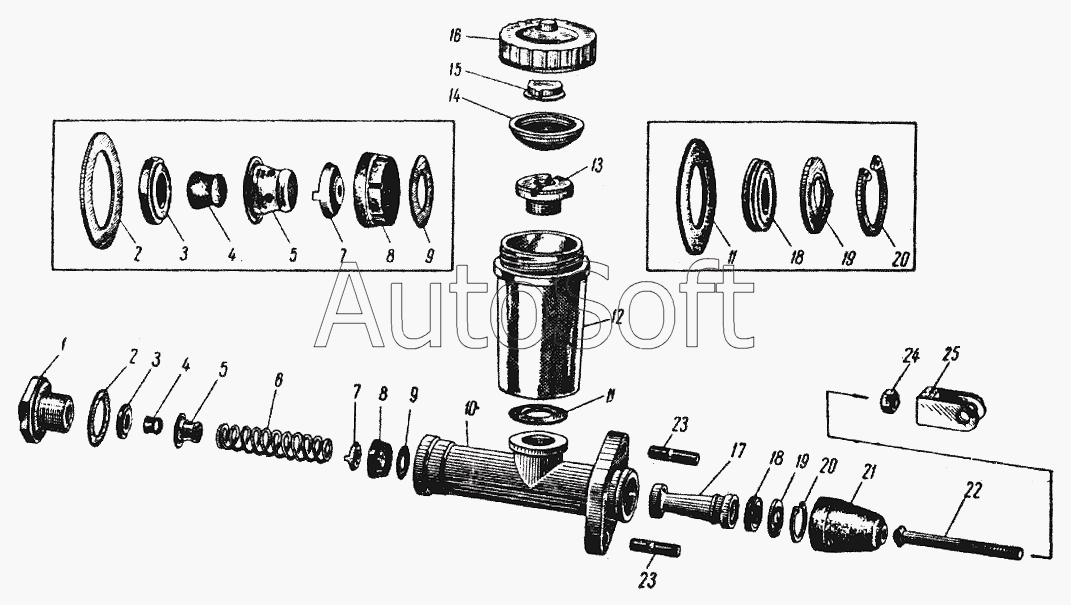

Каталог запасных частей к технике: ИЖ 412 (1995). Главный цилиндр гидропривода тормоза
1
2
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
11
11
12
13
14
15
16
17
18
18
19
19
20
20
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250511-П8 | 2***8 | Гайка | |
| 252005-П29 | 2***9 | Шайба | |
| 252135-П2 | 2***2 | Шайба пружинная | |
| 258039-П29 | 2***9 | Шплинт крепления сердечника-шарнира | |
| 260033-П8 | 2***8 | Палец толкателя поршня главного цилиндра тормоза | |
| 367090-П2-Т | 3***Т | Пробка (заглушка) транспортная | |
| 402-3505020 | 4***0 | Клапан главного цилиндра тормоза в сборе | |
| 403-3505028 | 4***8 | Поршень главного цилиндра привода выключения сцепления в сборе | |
| 403-3505031 | 4***1 | Пружина в сборе | |
| 403-3505116 | 4***6 | Крышка бачка главного цилиндра привода выключения сцепления | |
| 408-3505950 | 4***0 | Толкатель поршня главного цилиндра выключения сцепления в сборе (комплект) | |
| 1 | 4***7 | Штуцер главного цилиндра тормоза | |
| 2 | 4***8 | Прокладка штуцера главного цилиндра привода выключения сцепления | |
| 3 | 4***А | Кольцо клапана главного цилиндра тормоза, упорное | |
| 4 | 4***А | Клапан главного цилиндра тормоза | |
| 5 | 4***6 | Обойма клапана главного цилиндра тормоза | |
| 6 | 4***2 | Пружина поршня главного цилиндра привода выключения сцепления в сборе, возвратная | |
| 7 | 4***7 | Держатель возвратной пружины поршня главного цилиндра привода выключения сцепления | |
| 8 | 4***5 | Манжета поршня главного цилиндра, уплотнительная, внутренняя | |
| 9 | 4***0 | Клапан поршня | |
| 10 | 4***5 | Корпус главного цилиндра тормоза | |
| 11 | 4***1 | Прокладка штуцера | |
| 12 | 4***Б | Корпус бачка главного цилиндра привода выключения сцепления | |
| 13 | 4***5 | Штуцер бачка главного цилиндра привода выключения сцепления | |
| 14 | 4***6 | Сетка бачка главного цилиндра привода выключения сцепления в сборе | |
| 15 | 4***Б | Обойма крышки бачка главного цилиндра привода выключения сцепления | |
| 16 | 4***0 | Крышка бачка | |
| 17 | 4***9 | Поршень главного цилиндра сцепления | |
| 18 | 4***3 | Манжета поршня | |
| 19 | 4***Б | Шайба поршня главного цилиндра привода выключения сцепления, упорная | |
| 20 | 4***8 | Кольцо стопорное | |
| 21 | 4***5 | Колпак защитный | |
| 22 | 4***2 | Толкатель поршня главного цилиндра сцепления | |
| 23 | 2***8 | Шпилька крепления корпуса главного цилиндра привода выключения сцепления (и кронштейна крепления педали сцепления) | |
| 24 | 2***9 | Гайка | |
| 25 | 4***4 | Вилка толкателя поршня главного цилиндра сцепления |
