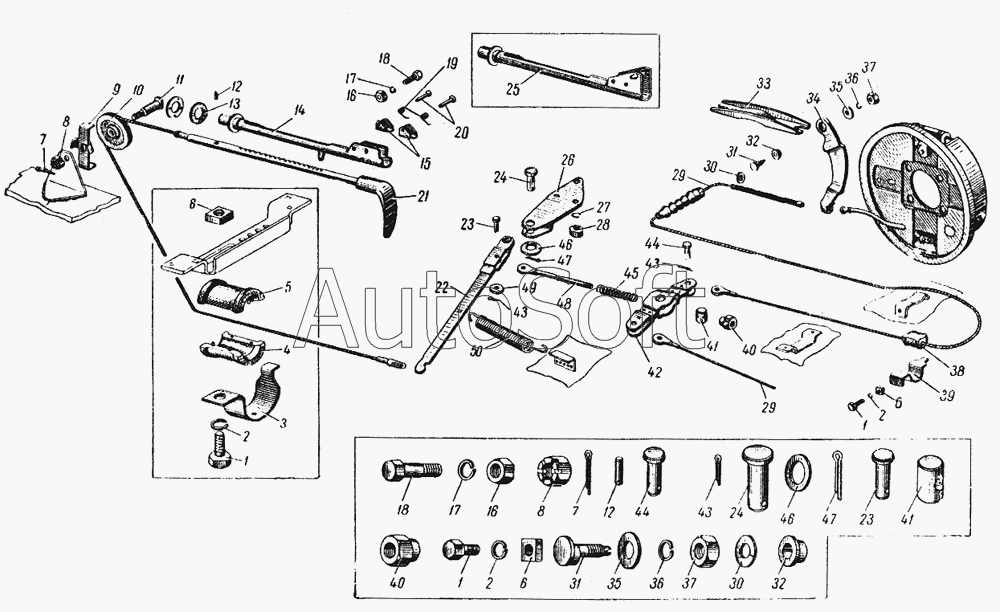

Каталог запасных частей к технике: ИЖ 412 (1995). Управление ручным тормозом
1
1
1
1
2
2
2
2
3
4
5
6
6
6
7
7
8
8
9
10
11
12
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
23
24
24
25
26
27
28
29
29
30
30
31
31
32
32
33
34
35
35
36
36
37
37
38
38
39
40
40
41
41
42
43
43
43
43
43
44
44
45
46
46
47
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201453-П29 | 2***9 | Болт крепления нижней петли передней двери к двери | |
| 412П-3508017 | 4***7 | Стержень ручного рычага тормоза с рукояткой и тросом в сборе | |
| 412П-3508060 | 4***0 | Кронштейн крепления промежуточного рычага в сборе | |
| 1 | 2***9 | Болт крепления средней опоры пола багажника к кронштейнам | |
| 1 | 2***9 | Болт крепления средней опоры пола багажника к кронштейнам | |
| 2 | 2***9 | Шайба пружинная | |
| 2 | 2***9 | Шайба пружинная | |
| 3 | 4***3 | Скоба кронштейна подвески переднего ручного рычага тормоза | |
| 4 | А***7 | Втулка переднего троса, направляющая, нижняя часть | |
| 5 | А***6 | Втулка переднего троса, направляющая, верхняя часть | |
| 6 | 2***9 | Гайка | |
| 6 | 2***9 | Гайка | |
| 7 | 2***8 | Шплинт разводной | |
| 8 | 2***9 | Гайка крепления амортизатора к пальцу накладки стремянок | |
| 9 | 4***9 | Предохранительная планка ролика (ограничитель троса) | |
| 10 | 4***3 | Ролик ручного привода тормоза в сборе | |
| 11 | 4***1 | Ось ролика ручного привода тормоза | |
| 12 | 2***9 | Штифт стержня ручного рычага тормоза | |
| 13 | 4***6 | Шайба корпуса ручного рычага тормоза, уплотнительная | |
| 14 | 4***Б | Корпус ручного рычага тормоза в сборе | |
| 15 | 4***0 | Собачка ручного рычага тормоза | |
| 16 | 2***9 | Гайка | |
| 17 | 2***9 | Шайба пружинная | |
| 18 | 2***9 | Болт крепления ремня подвески глушителя к полу кузова | |
| 19 | 4***6 | Пружина собачек ручного рычага тормоза | |
| 20 | 2***9 | Заклепка собачки ручного рычага тормоза | |
| 21 | 4***7 | Стержень ручного рычага тормоза с рукояткой и тросом в сборе | |
| 22 | 4***7 | Рычаг ручного привода тормоза в сборе, промежуточный | |
| 23 | 2***9 | Палец переднего запора спинки заднего сиденья | |
| 24 | 2***9 | Палец крепления промежуточного рычага ручного привода тормоза к кронштейну | |
| 25 | 4***2 | Корпус ручного рычага тормоза в сборе | |
| 26 | 4***0 | Кронштейн крепления промежуточного рычага в сборе | |
| 27 | 2***9 | Шайба пружинная | |
| 28 | 2***9 | Гайка | |
| 29 | 4***0 | Трос | |
| 30 | 4***5 | Шайба упорная пружины | |
| 31 | 4***5 | Винт регулировочный | |
| 32 | 4***6 | Втулка регулировочного винта | |
| 33 | 4***0 | Планка распорная правая | |
| 34 | 4***0 | Рычаг ручного привода тормоза, разжимной правый | |
| 35 | 2***9 | Шайба | |
| 36 | 2***2 | Шайба пружинная | |
| 37 | 2***9 | Гайка | |
| 38 | 4***6 | Втулка скобы промежуточной подвески заднего троса | |
| 38 | Г***8 | Втулка скобы промежуточной подвески заднего троса | |
| 39 | 4***Б | Скоба | |
| 40 | 4***6 | Гайка | |
| 41 | 4***4 | Палец | |
| 42 | 4***А | Уравнитель | |
| 43 | 2***9 | Шплинт разводной | |
| 43 | 2***9 | Шплинт разводной | |
| 44 | 2***9 | Палец крепления наконечника заднего троса к уравнителю | |
| 45 | 4***8 | Пружина | |
| 46 | 2***9 | Шайба | |
| 47 | 2***9 | Шплинт разводной | |
| 48 | 4***2 | Наконечник | |
| 49 | 2***9 | Шайба | |
| 50 | 4***3 | Пружина промежуточного рычага ручного привода тормоза, оттяжная |
