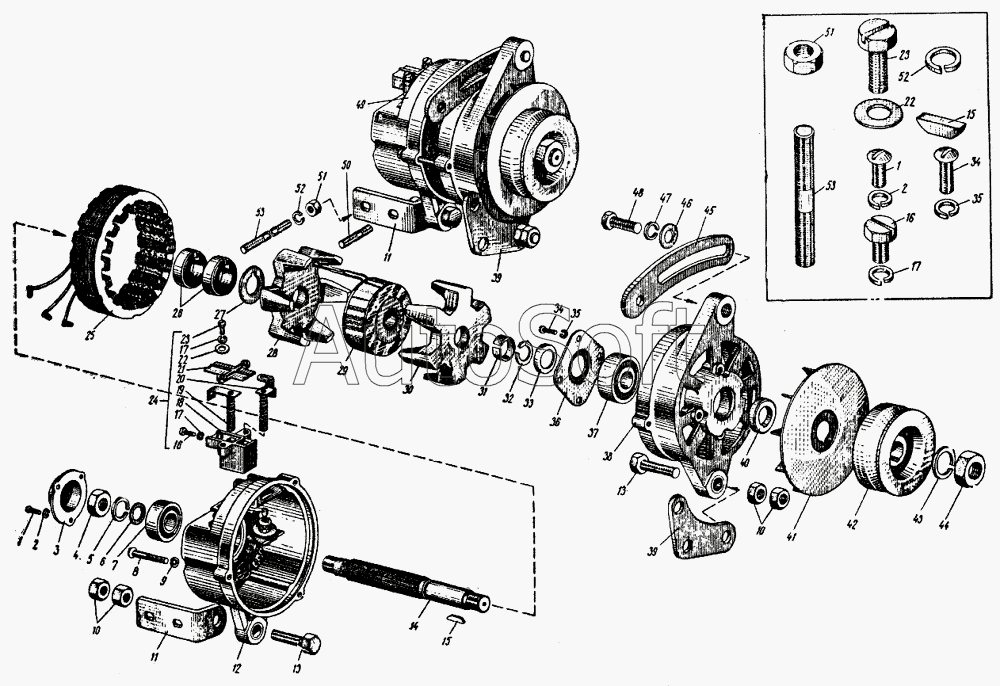

Каталог запасных частей к технике: ИЖ 412 (1995). Генератор и детали его крепления
1
1
2
2
3
4
5
6
7
8
9
10
10
11
11
12
13
13
13
14
15
15
16
16
17
17
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
49
50
51
51
52
52
53
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8Х-1497 | 8***7 | Шайба 5 | |
| 8Х-1533 | 8***3 | Гайка М6 | |
| 8Х-1533 | 8***3 | Гайка М6 | |
| 8Х-1548 | 8***8 | Винт крепления вывода диода к соединительной панели | |
| 8Х-1598 | 8***8 | Винт крепления минусового провода | |
| Г21-3701107 | Г***7 | Втулка изоляционная | |
| Г250-37-1181 | Г***1 | Болт контактный | |
| Г250-3701310 | Г***0 | Радиатор с диодами в сборе | |
| Г250-3701311 | Г***1 | Радиатор | |
| Г250-3701312 | Г***2 | Вывод диода, длинный | |
| Г250-3701313 | Г***3 | Вывод диода, средний | |
| Г250-3701314 | Г***4 | Вывод диода, короткий | |
| Г250-3701315 | Г***5 | Панель соединительная | |
| Г250Ж-3701200 | Г***0 | Ротор в сборе | |
| Г250Ж-3701301 | Г***1 | Крышка со стороны контактных колец | |
| Г250Ж-3701400 | Г***0 | Крышка со стороны привода в сборе | |
| Д242А | Д***А | Диод кремниевый Д242А (ТУ УЖ0321049ТУ) | |
| Д242АП | Д***П | Диод кремниевый Д242АП (ТУ УЖ0321049ТУ) | |
| МХ-0157 | М***7 | Шайба | |
| МХ-1020 | М***0 | Винт | |
| МХ-1111 | М***1 | Шайба свинцовая | |
| МХ-1111 | М***1 | Шайба свинцовая | |
| МХ-1185 | М***5 | Шайба специальная | |
| МХ-1185 | М***5 | Шайба специальная | |
| Х-1012 | Х***2 | Шайба 4 пружинная | |
| Х-1482 | Х***2 | Шайба пружинная 6 | |
| Х-1482 | Х***2 | Шайба пружинная 6 | |
| Х-4001 | Х***1 | Шайба 5 пружинная | |
| Х-4001 | Х***1 | Шайба 5 пружинная | |
| 1 | Х***1 | Винт крепления крышки заднего подшипника | |
| 2 | Х***2 | Шайба 4 пружинная | |
| 3 | Г***0 | Крышка заднего подшипника | |
| 4 | М***5 | Гайка вала ротора со стороны контактных колец (крепления подшипника) | |
| 5 | 7***9 | Шайба пружинная | |
| 6 | М***5 | Шайба | |
| 7 | П***9 | Шарикоподшипник со стороны контактных колец | |
| 8 | М***6 | Винт для стяжки крышек | |
| 9 | Х***1 | Шайба 5 пружинная | |
| 10 | 2***9 | Гайка | |
| 10 | 2***9 | Гайка | |
| 11 | 4***2 | Кронштейн крепления генератора задний | |
| 12 | Г***0 | Крышка со стороны контактных колец с радиатором и диодами в сборе | |
| 13 | 2***9 | Болт крепления генератора | |
| 13 | 2***9 | Болт крепления генератора | |
| 14 | Г***1 | Вал ротора | |
| 15 | Б***6 | Шпонка 4х6,5 | |
| 16 | Н***3 | Болт специальный | |
| 17 | Х***1 | Шайба 5 пружинная | |
| 18 | Г***3 | Щеткодержатель с втулкой в сборе | |
| 19 | Г***0 | Изолированная щетка в сборе | |
| 20 | Г***0 | Массовая щетка в сборе | |
| 21 | Г***2 | Крышка щеткодержателя | |
| 22 | 8***7 | Шайба 5 | |
| 23 | Г***6 | Болт крепления крышки и щеткодержателя к крышке со стороны контактных колец | |
| 24 | Г***0 | Щеткодержатель в сборе | |
| 25 | Г***0 | Статор с обмотками в сборе | |
| 26 | Г***5 | Кольцо контактное в сборе | |
| 27 | Г***8 | Шайба изоляционная | |
| 28 | Г***3 | Наконечник полюсный со стороны контактных колец | |
| 29 | Г***0 | Катушка возбуждения в сборе | |
| 30 | Г***2 | Наконечник полюсный со стороны привода | |
| 31 | Г***6 | Втулка упорная | |
| 32 | Г***2 | Кольцо разрезное | |
| 33 | Г***5 | Чашка опорная | |
| 34 | М***3 | Винт М5Х15 | |
| 35 | Х***1 | Шайба 5 пружинная | |
| 36 | Г***4 | Шайба специальная | |
| 37 | П***9 | Шарикоподшипник со стороны привода | |
| 38 | Г***1 | Крышка со стороны привода | |
| 39 | 4***0 | Кронштейн крепления генератора передний | |
| 40 | Г***4 | Втулка | |
| 41 | Г***5 | Вентилятор в сборе | |
| 42 | Г***1 | Шкив вала ротора | |
| 43 | М***4 | Шайба 16 пружинная | |
| 44 | М***5 | Гайка М16х1,5 | |
| 45 | 4***5 | Планка установочная генератора | |
| 46 | 2***9 | Шайба | |
| 47 | 2***9 | Шайба пружинная | |
| 48 | 2***9 | Болт крепления петли верхней двери задка к кузову | |
| 49 | 4***0 | Генератор переменного тока в сборе | |
| 49 | Г***Ж | Генератор переменного тока в сборе | |
| 50 | 3***9 | Шпилька крепления заднего кронштейна | |
| 51 | 2***9 | Гайка | |
| 52 | 2***9 | Шайба пружинная | |
| 53 | 3***9 | Шпилька крепления заднего кронштейна |
