Каталог запасных частей к технике: ИЖ 427 (1995). Газораспределительный механизм (Часть 2)
23
24
25
26
27
28
28
29
29
30
30
31
32
32
32
32
33
33
33
33
33
33
33
33
34
35
35
36
36
37
38
38
39
39
39
40
40
40
40
40
40
40
40
41
41
41
41
41
41
41
41
42
42
42
42
42
42
42
43
44
45
45
46
46
47
47
48
49
50
51
52
53

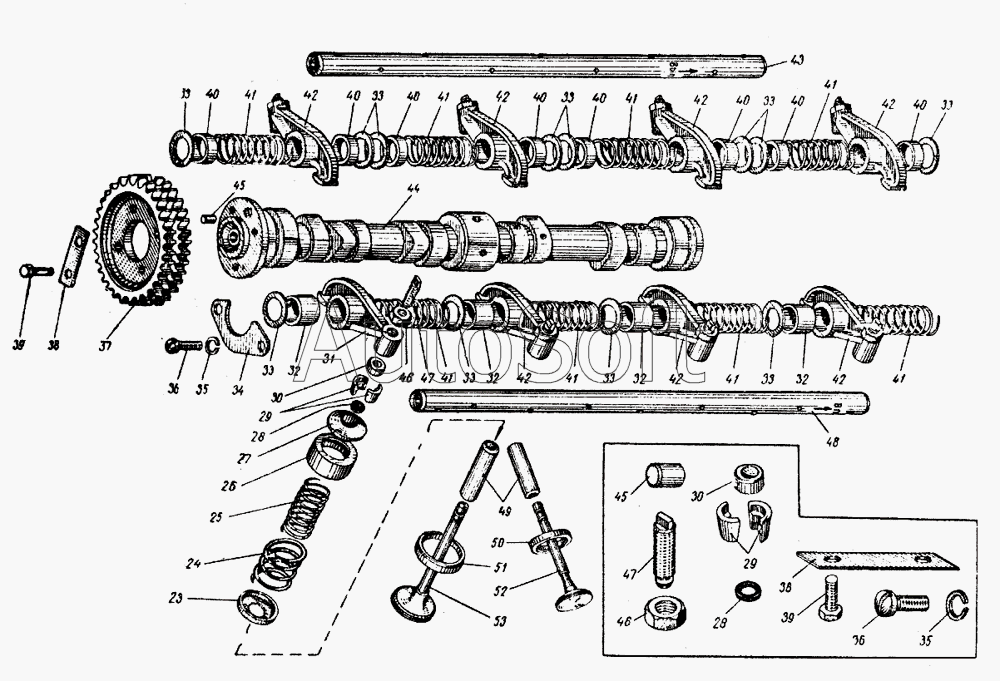

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 367017-П | 3***П | Заглушка | |
| 412-1006010 | 4***0 | Вал распределительный в сборе | |
| 412-1007033-РП | 4***П | Втулка клапана направляющая, увеличенная на 0,3 мм | |
| 412-1007080-РП | 4***П | Седло выпускного клапана, вставное, увеличенное на 0,3 мм | |
| 412-1007082-РП | 4***П | Седло впускного клапана, вставное, увеличенное на 0,3 мм | |
| 23 | 4***0 | Шайба опорная пружины | |
| 24 | 4***0 | Пружина клапана, наружная | |
| 25 | 4***1 | Пружина клапана, внутренняя | |
| 26 | 4***4 | Колпак клапана маслозащитный | |
| 27 | 4***5 | Тарелка пружины клапана | |
| 28 | 4***7 | Шайба уплотнительная тарелки | |
| 29 | 4***8 | Сухарь клапана | |
| 30 | 4***7 | Наконечник стержня | |
| 31 | 4***6 | Коромысло клапана | |
| 32 | 4***4 | Втулка распорная коромысел большая | |
| 33 | 3***П | Шайба специальная, плоская | |
| 34 | 4***8 | Фланец упорный вала | |
| 35 | 2***П | Шайба пружинная | |
| 36 | 2***П | Винт крепления упорного фланца распределительного вала к головке блока цилиндров | |
| 37 | 4***0 | Звездочка распределительного вала, ведомая | |
| 38 | 4***3 | Пластина болтов крепления звездочки | |
| 39 | 2***П | Болт крепления ведомой звездочки к распределительному валу | |
| 40 | 4***6 | Втулка распорная коромысел малая | |
| 41 | 4***0 | Пружина поджимная коромысла | |
| 42 | 4***0 | Коромысло клапана в сборе | |
| 43 | 4***4 | Ось коромысел выпускных клапанов в сборе | |
| 44 | 4***5 | Вал распределительный | |
| 45 | 3***П | Штифт распределительного вала, установочный | |
| 46 | 3***П | Контргайка М8х1 | |
| 47 | 4***2 | Винт регулировочный коромысла клапана М8х1 | |
| 48 | 4***0 | Ось коромысел впускных клапанов в сборе | |
| 49 | 4***3 | Втулка направляющая клапана | |
| 50 | 4***0 | Седло вставное выпускного клапана | |
| 51 | 4***2 | Седло впускного клапана, вставное | |
| 52 | 4***5 | Клапан выпускной | |
| 53 | 4***0 | Клапан впускной |
