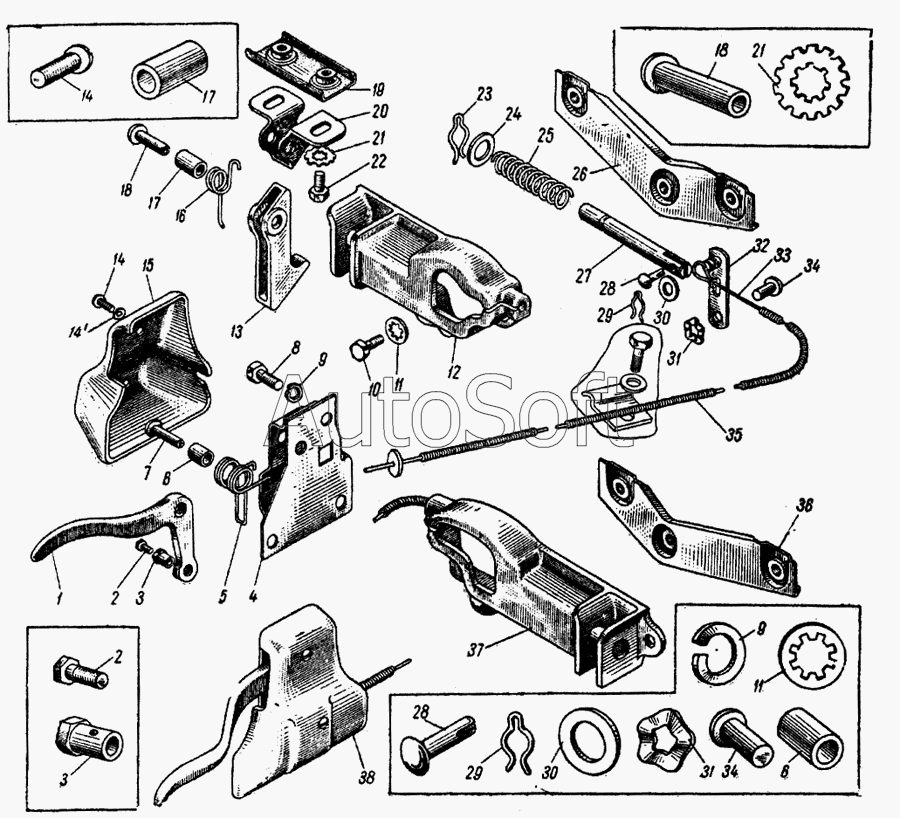

Каталог запасных частей к технике: ИЖ 427 (1995). Замок, ручка и привод замка багажника
1
2
2
3
3
4
5
6
6
7
8
9
9
10
11
11
12
13
14
14
14
15
16
17
17
18
18
19
21
21
22
23
24
25
26
27
28
28
29
29
30
30
31
31
32
33
34
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201418-П29 | 2***9 | Болт крепления панели рычагов к поперечине передка | |
| 252134-П2 | 2***2 | Шайба пружинная | |
| 408-5606010 | 4***0 | Замок крышки багажника в сборе | |
| 408-5606030 | 4***0 | Защелка замка крышки багажника в сборе | |
| 408-5606038 | 4***8 | Кронштейн крепления защелки замка крышки багажника | |
| 408-5606070 | 4***0 | Привод замка крышки багажника в сборе | |
| 408-5606072 | 4***2 | Корпус привода замка крышки багажника в сборе | |
| 408-5606076 | 4***6 | Ручка привода замка крышки багажника | |
| 408П-5606070 | 4***0 | Привод замка крышки багажника в сборе | |
| 408П-5606082-А | 4***А | Крышка корпуса привода замка крышки багажника | |
| 1 | 4***6 | Ручка привода замка крышки багажника | |
| 2 | 3***8 | Болт крепления тяг привода крышек вентиляционного люка | |
| 3 | 3***8 | Гайка | |
| 4 | 4***2 | Корпус привода замка крышки багажника в сборе | |
| 5 | 4***А | Пружина ручки привода замка крышки багажника | |
| 6 | 4***6 | Ось ручки привода замка крышки багажника | |
| 7 | 2***8 | Заклепка | |
| 8 | 2***9 | Болт крепления панели рычагов к поперечине передка | |
| 9 | 2***2 | Шайба пружинная | |
| 10 | 2***9 | Болт крепления панели приборов к боковой внутренней панели ветрового окна | |
| 11 | 2***2 | Шайба зубчатая | |
| 12 | 4***2 | Корпус замка крышки багажника | |
| 13 | 4***2 | Защелка замка крышки багажника | |
| 14 | 2***0 | Винт крепления крышки к корпусу привода | |
| 14 | 2***2 | Шайба пружинная | |
| 15 | 4***А | Крышка корпуса привода замка крышки багажника | |
| 16 | 4***0 | Пружина защелки замка крышки багажника | |
| 17 | 4***6 | Ось ручки привода замка крышки багажника | |
| 18 | 2***8 | Заклепка | |
| 19 | 4***0 | Планка крепления защелки замка крышки багажника в сборе | |
| 21 | 3***9 | Шайба пружинная, зубчатая | |
| 22 | 2***9 | Болт крепления панели приборов к боковой внутренней панели ветрового окна | |
| 23 | 2***2 | Шплинт пружинный | |
| 24 | 3***8 | Шайба | |
| 25 | 4***6 | Пружина стержня замка крышки багажника | |
| 26 | 4***6 | Планка крепления замка крышки багажника в сборе | |
| 27 | 4***4 | Стержень замка крышки багажника | |
| 28 | 2***8 | Заклепка разводная | |
| 29 | 2***2 | Шплинт пружинный | |
| 30 | 3***8 | Шайба | |
| 31 | 3***2 | Шайба волнистая | |
| 32 | 4***8 | Рычаг стержня замка крышки багажника в сборе | |
| 33 | 4***0 | Тяга привода замка крышки багажника в сборе | |
| 34 | 3***2 | Заклепка | |
| 35 | 4***4 | Оболочка тяги привода замка крышки багажника в сборе | |
| 36 | 4***6 | Планка крепления замка крышки багажника в сборе | |
| 37 | 4***0 | Замок крышки багажника в сборе | |
| 38 | 4***2 | Корпус привода замка крышки багажника в сборе |
