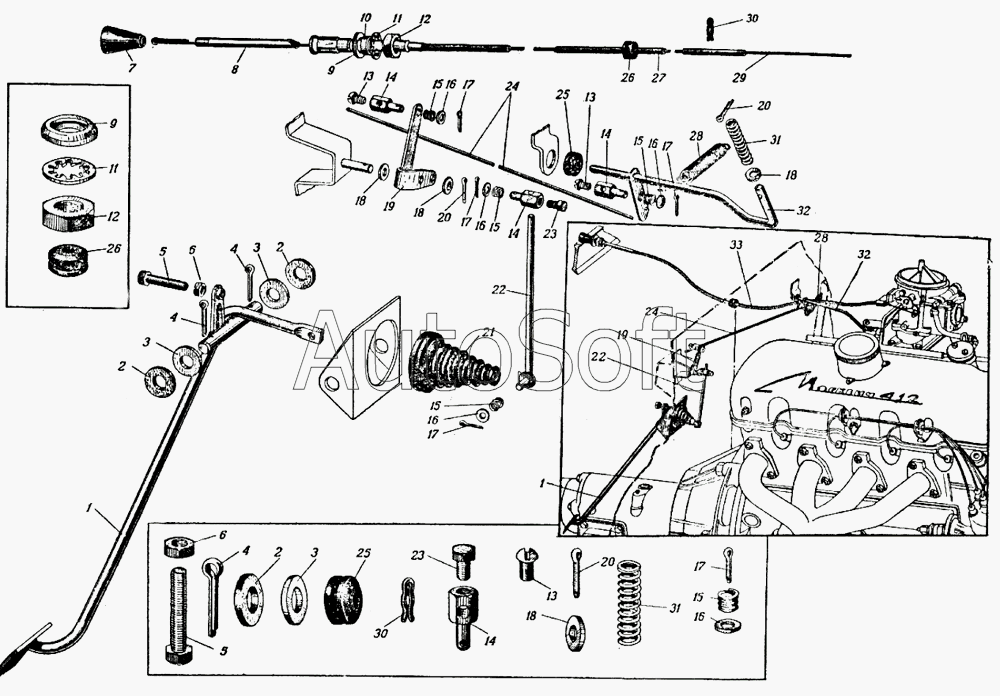

Каталог запасных частей к технике: ИЖ 427 (1995). Привод управления дроссельной и воздушной заслонкой карбюратора для автомобиля с правым расположением рулевой колонки
1
1
2
2
2
3
3
3
4
4
4
5
5
6
6
7
8
9
9
10
11
11
12
12
13
13
13
14
14
14
14
15
15
15
15
15
16
16
16
16
16
17
17
17
17
17
18
18
18
18
18
18
19
19
20
20
20
20
21
22
22
23
23
24
24
25
25
26
26
27
28
28
29
30
30
31
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Педаль акселератора в сборе | |
| 2 | 4***А | Шайба войлочная оси педали акселератора | |
| 3 | 2***8 | Шайба | |
| 4 | 2***8 | Шплинт разводной | |
| 5 | 3***2 | Болт - ограничитель обратного хода педали акселератора | |
| 6 | 2***8 | Гайка | |
| 7 | 4***5 | Ручка тяги привода крана в сборе | |
| 8 | 4***0 | Трубка тяги управления воздушной заслонкой | |
| 9 | 4***8 | Муфта оболочки тяги привода крана | |
| 10 | 4***4 | Втулка тяги привода крана, проставочная | |
| 11 | 2***8 | Шайба | |
| 12 | 3***8 | Гайка | |
| 13 | 2***8 | Винт крепления тяга к соединительной оси | |
| 14 | 4***Б | Ось соединения промежуточного рычага к тяге валика привода | |
| 15 | 4***5 | Пружина | |
| 16 | 2***8 | Шайба | |
| 17 | 2***8 | Шплинт разводной | |
| 18 | 2***8 | Шайба пружины держателя наружного зеркала | |
| 18 | 2***8 | Шайба пружины держателя наружного зеркала | |
| 19 | 4***2 | Рычаг привода дроссельной заслонки, промежуточный | |
| 20 | 2***8 | Шплинт разводной | |
| 20 | 2***8 | Шплинт разводной | |
| 21 | 4***0 | Чехол педали акселератора пылезащитный | |
| 22 | 4***7 | Тяга соединения промежуточного рычага с валиком привода | |
| 23 | 3***8 | Болт крепления тяги к соединительной оси | |
| 24 | 4***9 | Тяга соединения промежуточного рычага с валиком привода | |
| 25 | 4***2 | Подшипник валика привода дроссельной заслонки | |
| 26 | 4***9 | Втулка тяги | |
| 27 | 4***2 | Оболочка тяга управления воздушной заслонкой в сборе | |
| 28 | 4***5 | Пружина валика привода дроссельной заслонки | |
| 29 | 4***8 | Тяга управления воздушной заслонкой | |
| 30 | 2***2 | Шплинт пружинный | |
| 31 | 4***0 | Пружина валика привода дроссельной заслонки | |
| 32 | 4***2 | Валик привода дроссельной заслонки | |
| 33 | 4***0 | Тяга управления воздушной заслонкой с оболочкой в сборе |
