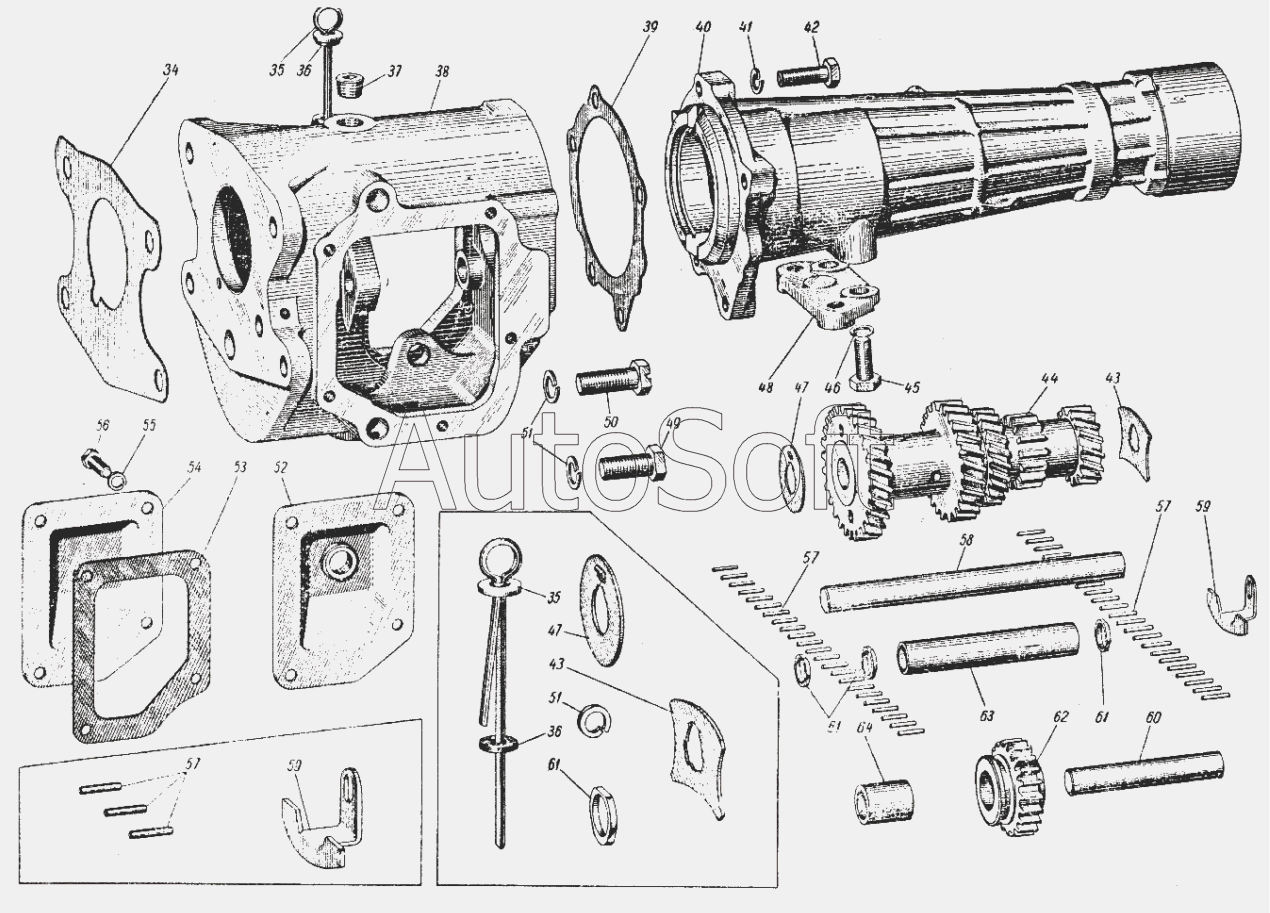

Каталог запасных частей к технике: ИЖ 427 (1995). Коробка передач (Часть 2)
34
35
35
36
36
37
38
39
40
41
41
42
43
43
43
43
43
43
44
45
46
47
47
48
49
50
51
51
51
52
53
54
55
56
57
57
57
58
59
59
60
61
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201498-П29 | 2***9 | Болт крепления кронштейна задней опоры двигателя | |
| 201542-П29 | 2***9 | Болт крепления коробки передач к картеру сцепления, правый (верхний и нижний) | |
| 252156-П29 | 2***9 | Шайба пружинная | |
| 365087-П | 3***П | Шайба регулировочная | |
| 408-1701080 | 4***0 | Шестерня промежуточная заднего хода коробки передач в сборе | |
| 34 | 4***8 | Прокладка | |
| 35 | 4***А | Указатель уровня масла в сборе | |
| 36 | 4***А | Шайба указателя уровня масла | |
| 37 | 2***П | Пробка наполнительного и сливного отверстий картера коробки передач | |
| 38 | 4***5 | Картер коробки передач | |
| 39 | 4***3 | Прокладка удлинителя | |
| 40 | 4***Б | Удлинитель картера коробки передач в сборе | |
| 41 | 2***9 | Шайба пружинная | |
| 41 | 4***3 | Сальник | |
| 42 | 2***9 | Болт крепления ремня подвески глушителя к полу кузова | |
| 43 | 4***2 | Шайба упорная блока шестерен промежуточного вала коробки передач, задняя (с синей меткой) | |
| 43 | 4***3 | Шайба упорная блока шестерен промежуточного вала коробки передач, задняя (с черной меткой) | |
| 43 | 4***4 | Шайба упорная блока шестерен промежуточного вала коробки передач, задняя (с желтой меткой) | |
| 44 | 4***0 | Блок шестерен промежуточного вала коробки передач | |
| 45 | 2***9 | Болт крепления кронштейна задней опоры двигателя | |
| 46 | 2***9 | Шайба пружинная | |
| 47 | 4***0 | Шайба упорная | |
| 48 | 4***2 | Кронштейн задней опоры двигателя | |
| 49 | 2***9 | Болт крепления коробки передач к картеру сцепления, левый, нижний | |
| 50 | 3***9 | Болт крепления коробки передач к картеру сцепления, левый, верхний | |
| 51 | 2***9 | Шайба пружинная | |
| 52 | 4***В | Крышка люка картера коробки передач со стороны промежуточной шестерни заднего хода, в сборе | |
| 53 | 4***1 | Прокладка крышки люка | |
| 54 | 4***Б | Крышка люка картера коробки передач со стороны промежуточной шестерни заднего хода | |
| 55 | 2***9 | Шайба пружинная | |
| 56 | 2***9 | Болт крепления панели приборов к боковой внутренней панели ветрового окна | |
| 57 | 4***2 | Ролик подшипника блока зубчатых колес диам. 2,5х20 | |
| 58 | 4***2 | Ось блока шестерен промежуточного вала коробки передач | |
| 59 | 4***4 | Стопор осей блока шестерен промежуточного вала и промежуточной шестерни | |
| 60 | 4***2 | Ось промежуточной шестерни заднего хода коробки передач | |
| 61 | 4***4 | Кольцо упорное | |
| 62 | 4***2 | Шестерня промежуточная заднего хода коробки передач | |
| 63 | 4***8 | Втулка распорная | |
| 64 | 4***4 | Втулка |
