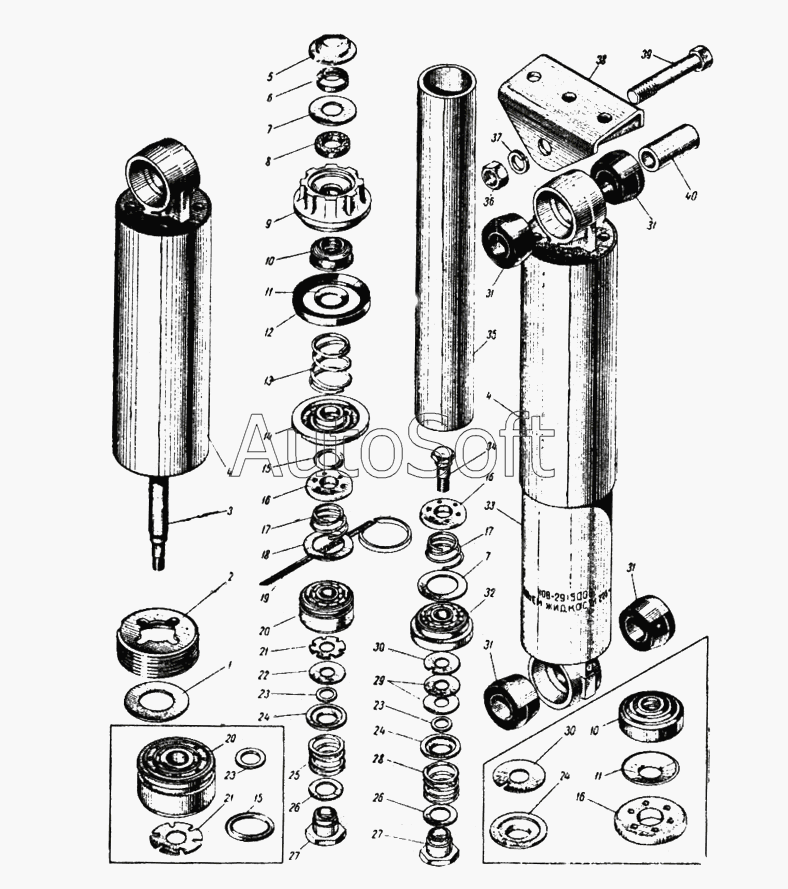

Каталог запасных частей к технике: ИЖ 427 (1995). Амортизатор задней подвески и детали его крепления
30
30
20
20
21
21
22
23
23
23
24
24
24
25
26
26
27
27
28
29
19
31
31
31
31
32
33
34
35
36
37
38
39
40
9
1
2
3
4
4
4
4
5
6
7
7
8
10
10
11
11
12
13
14
15
15
16
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 402-2905642-А | 4***А | Пружина клапана | |
| 408-2915650 | 4***0 | Клапан сжатия в сборе | |
| 1 | 4***3 | Прокладка гайки резервуара | |
| 2 | 4***0 | Гайка резервуара | |
| 3 | 4***5 | Шток с проушиной | |
| 4 | 4***А | Амортизатор задней подвески в сборе | |
| 4 | 4***1 | Кожух штока, защитный | |
| 5 | 4***7 | Обойма верхнего уплотнения | |
| 6 | 4***6 | Уплотнение штока верхнее | |
| 7 | 4***1 | Шайба прижимная | |
| 8 | 4***4 | Сальник штока амортизатора, войлочный | |
| 9 | 4***5 | Обойма уплотнений | |
| 10 | 4***6 | Уплотнение штока | |
| 11 | 4***7 | Шайба уплотнения | |
| 12 | 4***3 | Уплотнение резервуара | |
| 13 | 4***8 | Пружина уплотнения | |
| 14 | 4***9 | Направляющая штока амортизатора | |
| 15 | 4***Б | Уплотнение иглы клапана | |
| 16 | 4***8 | Тарелка перепускного и впускного клапанов амортизатора, ограничительная | |
| 17 | 4***0 | Пружина перепускного и впускного клапанов амортизатора | |
| 18 | 4***1 | Тарелка перепускного и впускного клапанов амортизатора | |
| 19 | 4***6 | Кольцо поршневое | |
| 20 | 4***5 | Поршень | |
| 21 | 4***7 | Диск дроссельный | |
| 22 | 4***8 | Диск клапана | |
| 23 | 4***1 | Шайба клапана | |
| 24 | 4***0 | Тарелка клапана отдачи и клапана сжатия амортизатора | |
| 25 | 4***2 | Пружина клапана | |
| 26 | 4***3 | Шайба регулировочная | |
| 27 | 4***4 | Гайка клапана отдачи и клапана сжатия амортизатора | |
| 28 | 4***2 | Пружина клапана | |
| 29 | 4***8 | Диск клапана | |
| 30 | 4***0 | Диск клапана, дроссельный | |
| 31 | 4***2 | Втулка амортизатора | |
| 32 | 4***4 | Корпус клапана сжатия амортизатора | |
| 33 | 4***0 | Резервуар | |
| 34 | 4***8 | Стержень клапана сжатия амортизатора | |
| 35 | 4***5 | Цилиндр рабочий | |
| 36 | 2***9 | Гайка | |
| 37 | 2***2 | Шайба пружинная | |
| 38 | 4***0 | Кронштейн крепления амортизатора задней подвески | |
| 39 | 2***9 | Болт крепления амортизатора к кронштейну | |
| 40 | 4***2 | Втулка распорная |
