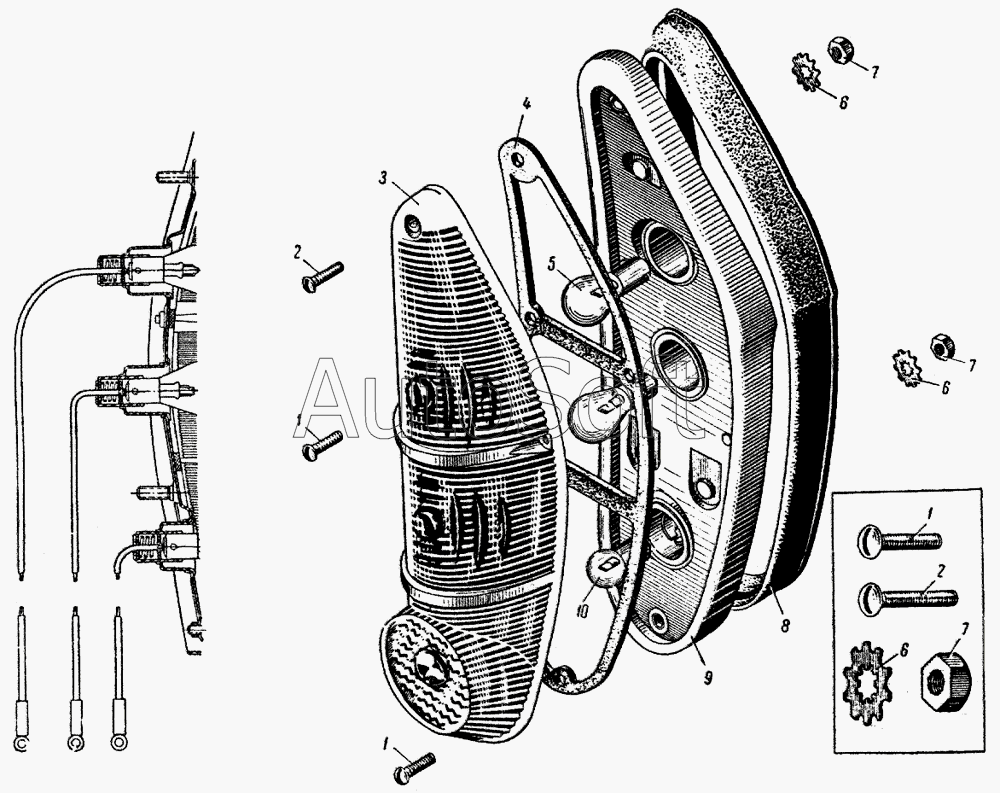

Каталог запасных частей к технике: ИЖ 434 (1995). Задний сигнальный фонарь
1
1
1
2
2
3
4
5
5
6
6
6
7
7
7
8
9
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 408Э-3716010 | 4***0 | Фонарь задний с лампами в сборе | |
| Н-11-25-П13 | Н***3 | Винт крепления рассеивателя заднего фонаря, средний | |
| Н-11-29-П13 | Н***3 | Винт крепления рассеивателя заднего фонаря, верхний и нижний | |
| ФП122-3716000 | Ф***0 | Фонарь задний с лампами в сборе | |
| ФП122-3716204 | Ф***4 | Рассеиватель заднего фонаря, нижний (рубиновый) | |
| ФП122-3716204-Б | Ф***Б | Рассеиватель заднего фонаря, верхний (оранжевый) | |
| ФП122-3716280 | Ф***0 | Провод к заднему фонарю в сборе (комплект) | |
| 1 | Н***Л | Винт крепления рассеивателя, короткий | |
| 2 | Н***Л | Винт крепления рассеивателя, длинный | |
| 3 | Ф***4 | Рассеиватель заднего фонаря, нижний (рубиновый) | |
| 4 | Ф***2 | Прокладка рассеивателя | |
| 5 | 4***0 | Лампа указателя поворота и света стоп-сигнала, типа А12-21, 12 в, 21 св | |
| 5 | А***1 | Лампа указателя поворота и света стоп-сигнала, типа А12-21, 12 в, 21 св | |
| 6 | 3***9 | Шайба пружинная, зубчатая | |
| 7 | 2***9 | Гайка | |
| 8 | 4***5 | Прокладка, уплотнительная | |
| 9 | Ф***0 | Корпус в сборе | |
| 10 | 4***5 | Лампа габаритного света, типа А12-3, 12 в, 3 св | |
| 10 | А***3 | Лампа габаритного света, типа А12-3, 12 в, 3 св |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
