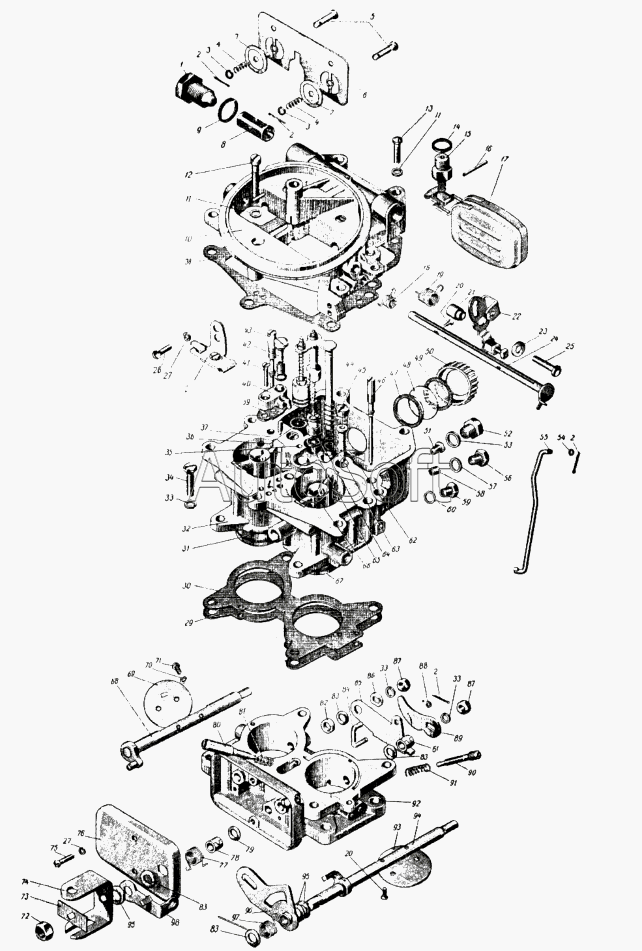

Каталог запасных частей к технике: ИЖ 434 (1995). Детали карбюратора
1
2
2
2
2
2
3
3
4
4
5
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
33
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
83
83
83
84
85
86
87
87
88
89
90
91
92
93
94
95
95
96
97
98
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 123-0-1107225 | 1***5 | Поршень ускорительного насоса в сборе | |
| 900507-1 | 9***1 | Болт крепления зажима | |
| 900507-1 | 9***1 | Болт крепления зажима | |
| 906509 | 9***9 | Воздушный жиклер системы холостого хода, левый | |
| К126Н-1107100 | К***0 | Корпус смесительных камер в сборе | |
| К126Н-1107200 | К***0 | Корпус поплавковой камеры в сборе | |
| К126Н-1107201 | К***1 | Корпус поплавковой камеры | |
| К126Н-1107203 | К***3 | Главный топливный жиклер, левый | |
| К126Н-1107300 | К***0 | Крышка поплавковой камеры в сборе | |
| К126Н-1107301 | К***1 | Крышка поплавковой камеры | |
| К126П-1107331 | К***1 | Игольчатый клапан подачи топлива | |
| К126П-1107332 | К***2 | Корпус клапана | |
| К126П-1107333 | К***3 | Пружина клапана | |
| К23-55 | К***5 | Зажим кронштейна тяги воздушной заслонки | |
| К25А-1107228 | К***8 | Гайка установочная штока поршня | |
| 1 | К***1 | Пробка фильтра | |
| 2 | [***] | Шплинт разводной | |
| 2 | [***] | Шплинт разводной | |
| 3 | 9***0 | Шайба оси клапана | |
| 4 | К***1 | Пружина клапана воздушной заслонки | |
| 5 | 1***6 | Ось клапана воздушной заслонки | |
| 6 | К***1 | Воздушная заслонка | |
| 7 | К***7 | Клапан воздушной заслонки | |
| 8 | К***5 | Сетка фильтра в сборе | |
| 9 | 4***6 | Прокладка пробки, уплотнительная | |
| 10 | К***0 | Крышка поплавковой камеры с распылителем в сборе | |
| 11 | [***] | Шайба пружинная | |
| 12 | 9***1 | Винт крепления крышки | |
| 13 | 9***1 | Винт крепления крышки | |
| 14 | 4***5 | Прокладка корпуса уплотнительная (фибровая) | |
| 15 | К***0 | Клапан подачи топлива в сборе | |
| 16 | 1***4 | Ось поплавка | |
| 17 | К***0 | Поплавок в сборе | |
| 18 | К***8 | Пружина оси воздушной заслонки | |
| 19 | К***9 | Пружина оси привода воздушной заслонки | |
| 20 | 9***1 | Винт крепления воздушной заслонки к оси | |
| 20 | 9***1 | Винт крепления воздушной заслонки к оси | |
| 21 | К***0 | Втулка оси привода воздушной заслонки | |
| 22 | К***5 | Рычаг привода воздушной заслонки в сборе | |
| 23 | [***] | Шайба | |
| 24 | К***0 | Ось воздушной заслонки в сборе | |
| 25 | 9***1 | Винт крепления рычага к крышке | |
| 26 | 9***1 | Винт крепления кронштейна к крышке поплавковой камеры | |
| 27 | [***] | Шайба пружинная | |
| 27 | [***] | Шайба пружинная | |
| 28 | К***2 | Кронштейн тяги воздушной заслонки | |
| 29 | К***7 | Прокладка смесительных камер | |
| 30 | К***4 | Прокладка смесительных камер | |
| 31 | К***6 | Диффузор левый | |
| 32 | К***0 | Корпус поплавковой камеры с втулкой в сборе | |
| 33 | [***] | Шайба пружинная | |
| 33 | [***] | Шайба пружинная | |
| 34 | К***5 | Болт соединения камер | |
| 35 | К***4 | Обратный клапан (шарик) | |
| 36 | К***4 | Кольцо стопорное | |
| 37 | К***8 | Нагнетательный клапан | |
| 38 | К***2 | Прокладка поплавковой камеры | |
| 39 | К***9 | Прокладка распылителя | |
| 40 | К***8 | Распылитель | |
| 41 | 9***1 | Винт крепления распылителя | |
| 42 | К***6 | Винт топливопроводящий | |
| 43 | К***0 | Топливный жиклер системы холостого хода в сборе, левый | |
| 44 | К***0 | Привод ускорительного насоса в сборе | |
| 45 | К***2 | Воздушный жиклер главной дозирующей системы | |
| 46 | К***5 | Топливный жиклер системы холостого хода в сборе, правый | |
| 47 | К***7 | Прокладка смотрового стекла, уплотнительная | |
| 48 | К***5 | Смотровое стекло | |
| 49 | К***8 | Прокладка смотрового стекла, уплотнительная | |
| 50 | К***9 | Гайка смотрового стекла | |
| 51 | К***2 | Главный топливный жиклер, правый | |
| 52 | 4***3 | Пробка резьбовая канала жиклера | |
| 53 | 4***5 | Прокладка корпуса уплотнительная (фибровая) | |
| 54 | 9***0 | Шайба стальная | |
| 55 | К***1 | Тяга малых оборотов | |
| 56 | 4***2 | Пробка резьбовая | |
| 56 | 4***2 | Пробка резьбовая | |
| 57 | 4***4 | Прокладка резьбовой пробки канала жиклера | |
| 57 | 4***4 | Прокладка резьбовой пробки канала жиклера | |
| 58 | 6***8 | Воздушный жиклер системы холостого хода, правый | |
| 59 | К***7 | Пробка сливного отверстия | |
| 60 | 4***3 | Прокладка пробки | |
| 61 | К***1 | Втулка рычага | |
| 62 | К***6 | Эмульсионная трубка | |
| 63 | К***6 | Пружина привода ускорительного насоса, отжимная | |
| 64 | К***0 | Клапан экономайзера в сборе | |
| 65 | 4***4 | Прокладка резьбовой пробки канала жиклера | |
| 66 | К***4 | Диффузор малый | |
| 67 | К***3 | Диффузор правый | |
| 68 | К***5 | Ось дроссельной заслонки с рычагами роликом в сборе, левая | |
| 69 | К***2 | Заслонка дроссельная, левая | |
| 70 | К***6 | Шайба специальная | |
| 71 | 9***1 | Винт крепления левой дроссельной заслонки | |
| 72 | 9***0 | Гайка крепления рычага | |
| 73 | К***6 | Шайба стопорная | |
| 74 | К***2 | Рычаг оси дроссельной заслонки | |
| 75 | 9***1 | Винт крепления крышки | |
| 76 | К***4 | Крышка корпуса смесительных камер | |
| 77 | К***8 | Пружина правой оси дроссельной заслонки | |
| 78 | К***8 | Втулка осей дроссельных заслонок | |
| 79 | 9***0 | Шайба | |
| 80 | К***3 | Винт регулировки состава смеси холостого хода | |
| 81 | 9***0 | Пружина винта | |
| 82 | 9***0 | Шайба | |
| 83 | 9***0 | Шайба | |
| 84 | К***6 | Серьга привода ускорительного насоса | |
| 85 | К***9 | Рычаг привода ускорительного насоса | |
| 86 | К***7 | Шайба | |
| 87 | 9***0 | Гайка крепления осей дроссельных заслонок | |
| 88 | 9***0 | Шайба стальная | |
| 89 | К***4 | Рычаг привода ускорительного насоса | |
| 90 | К***1 | Винт регулировки количества смеси холостого хода | |
| 91 | 9***0 | Пружина винта | |
| 92 | К***1 | Корпус смесительных камер | |
| 93 | К***9 | Заслонка дроссельная, правая | |
| 94 | К***0 | Ось дроссельной заслонки с поводком в сборе, правая | |
| 95 | 9***0 | Шайба стальная | |
| 96 | К***3 | Кулиса | |
| 97 | К***5 | Пружина правой оси дроссельной заслонки | |
| 98 | К***6 | Рычаг малых оборотов |
