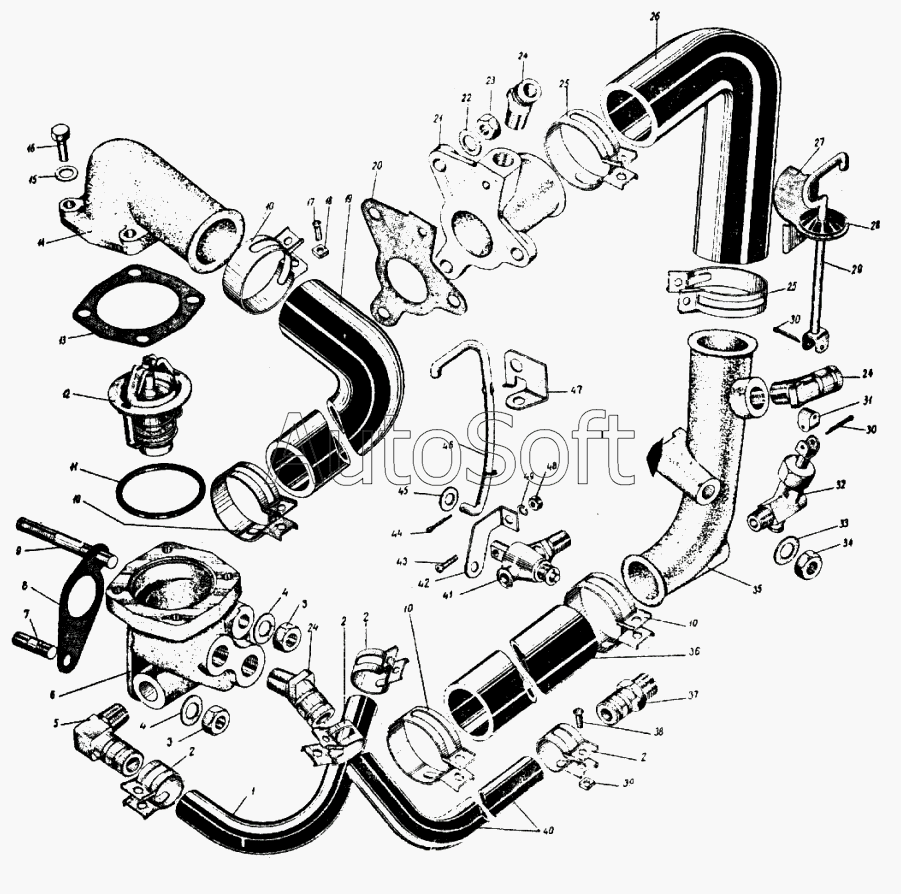

Каталог запасных частей к технике: ИЖ 434 (1995). Трубопроводы, шланги и термостат системы охлаждения
1
2
2
2
2
2
2
3
3
4
4
5
6
7
8
9
10
10
10
10
10
10
11
12
13
14
15
16
17
17
17
18
18
19
20
21
22
23
24
24
24
25
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
38
39
39
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 363063-П29 | 3***9 | Шпилька | |
| 412-1303038 | 4***8 | Патрубок водяного насоса, подводящий в сборе | |
| 412-1303054 | 4***4 | Патрубок подводящий, промежуточный в сборе | |
| 412-1305008 | 4***8 | Краник сливной блока цилиндров с поводком в сборе | |
| 412-1305100 | 4***0 | Привод сливного краника подводящего промежуточного патрубка в сборе | |
| 412-1305114-А | 4***А | Кронштейн тяги привода в сборе | |
| 412-1306008 | 4***8 | Патрубок водяной рубашки головки блока цилиндров, отводящий | |
| 1 | 4***6 | Шланг перепускной термостата | |
| 2 | 2***9 | Хомут шланга | |
| 2 | 2***9 | Хомутик шланга | |
| 3 | 2***9 | Гайка | |
| 4 | 2***9 | Шайба | |
| 5 | А***А | Угольник патрубка | |
| 6 | 4***0 | Корпус (гнездо) | |
| 7 | 3***9 | Шпилька крепления нижней крышки распределительных звездочек к блоку цилиндров | |
| 8 | 4***2 | Прокладка гнезда термостата | |
| 9 | 3***9 | Шпилька крепления корпуса к головке блока цилиндров | |
| 10 | 2***9 | Хомут шланга | |
| 10 | 2***9 | Хомут шланга | |
| 11 | 4***0 | Прокладка термостата | |
| 12 | 4***0 | Термостат в сборе | |
| 13 | 4***8 | Прокладка крышки | |
| 14 | 4***6 | Крышка гнезда термостата | |
| 15 | 2***9 | Шайба | |
| 16 | 2***9 | Болт крепления крышки водяного канала | |
| 17 | 2***9 | Винт хомута, стяжной | |
| 17 | 2***9 | Винт хомута, стяжной | |
| 17 | 2***9 | Винт хомута, стяжной | |
| 18 | 2***9 | Гайка | |
| 18 | 2***9 | Гайка | |
| 19 | 4***0 | Шланг отводящего патрубка | |
| 20 | 4***4 | Прокладка патрубка водяного насоса | |
| 21 | 4***0 | Патрубок водяного насоса, подводящий | |
| 22 | 2***9 | Шайба | |
| 23 | 2***9 | Гайка | |
| 24 | 4***0 | Угольник отводящего шланга | |
| 24 | 4***0 | Угольник для подсоединения шланга подогрева впускной трубы от водяного патрубка головки блока цилиндров | |
| 24 | 4***0 | Угольник для подсоединения шланга подогрева впускной трубы от водяного патрубка головки блока цилиндров | |
| 25 | 2***9 | Хомут шланга патрубков водяного насоса | |
| 26 | 4***0 | Шланг подводящий водяного насоса | |
| 27 | 4***А | Кронштейн тяги привода | |
| 28 | 4***2 | Подшипник валика | |
| 29 | 4***4 | Тяга привода | |
| 30 | 2***9 | Шплинт крепления сердечника-шарнира | |
| 31 | 4***2 | Сердечник-шарнир привода | |
| 32 | 4***Б | Краник сливной подводящего патрубка | |
| 33 | 2***9 | Шайба пружинная | |
| 34 | 2***9 | Гайка | |
| 35 | 4***6 | Патрубок подводящий водяного насоса | |
| 36 | 4***5 | Шланг подводящего патрубка | |
| 37 | 4***2 | Ниппель К 3/8" | |
| 38 | 2***9 | Винт хомута, стяжной | |
| 38 | 2***9 | Винт хомута, стяжной | |
| 39 | 2***9 | Гайка | |
| 39 | 2***9 | Гайка | |
| 39 | 2***9 | Гайка | |
| 40 | 4***2 | Шланг впускной трубы, отводящий | |
| 41 | 4***0 | Краник сливной в сборе | |
| 42 | 4***0 | Поводок сливного краника | |
| 43 | 2***9 | Винт крепления крышки | |
| 44 | 2***9 | Шплинт разводной | |
| 45 | 2***9 | Шайба | |
| 46 | 4***2 | Тяга привода сливного краника | |
| 47 | 4***0 | Кронштейн крепления тяга привода | |
| 48 | 2***9 | Гайка | |
| 49 | 2***9 | Шайба пружинная |
