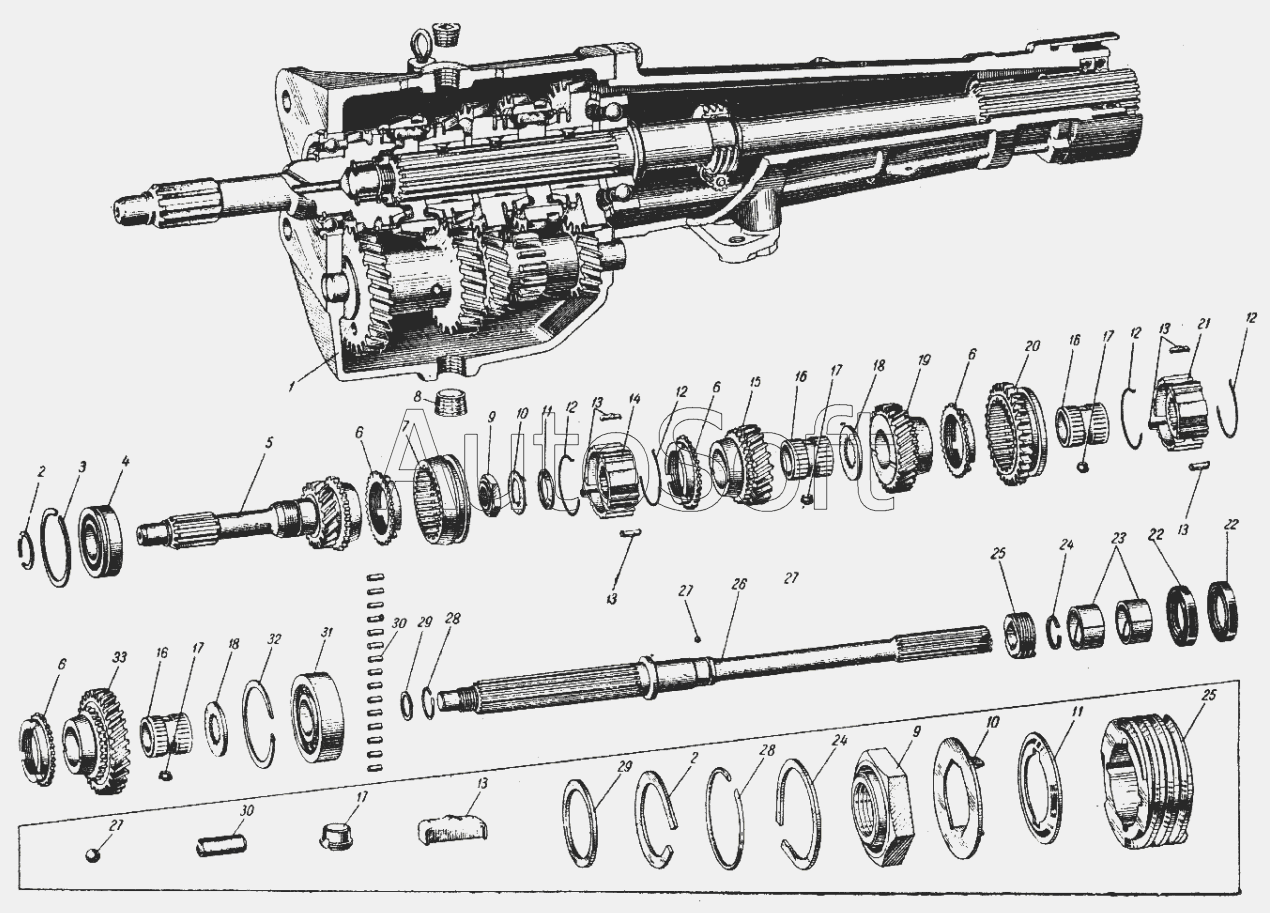

Каталог запасных частей к технике: ИЖ 434 (1995). Коробка передач (Часть 1)
1
2
2
3
4
4
5
6
6
6
6
7
8
9
9
10
10
11
11
12
12
12
12
13
13
13
13
13
14
15
16
16
16
17
17
17
17
18
18
19
20
21
22
22
23
24
24
25
25
26
27
27
27
28
28
29
29
30
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260308-П | 2***П | Заглушка | |
| 365092-П | 3***П | Шестерня угловой передачи редуктора привода спидометра, ведомая | |
| 400-3802066-Б | 4***Б | Вал ведомой шестерни редуктора привода спидометра | |
| 401-1701031 | 4***1 | Подшипник первичного вала коробки передач, передний | |
| 402-1701228 | 4***8 | Грязеотражатель | |
| 402-1701229-А | 4***А | Грязеотражатель сальника вторичного вала коробки передач | |
| 402-3802834 | 4***4 | Колесо зубчатое ведомое привода | |
| 407-2802836 | 4***6 | Шестерня угловой передачи редуктора привода спидометра, ведущая | |
| 407-3802860-Б | 4***Б | Вал редуктора привода спидометра с шестерней в сборе, ведущий | |
| 407-3802862 | 4***2 | Вал редуктора привода спидометра с шестерней в сборе, ведомый | |
| 407-3802864 | 4***4 | Вал ведущей шестерни редуктора привода спидометра | |
| 407-3802950-А | 4***А | Привод спидометра для четырехступенчатой коробки передач (комплект) | |
| 408-1701139 | 4***9 | Шестерня заднего хода коробки передач со ступицей в сборе (комплект) | |
| 408-1701154 | 4***4 | Муфта синхронизатора третьей и четвертой передач в сборе (комплект) | |
| 412-1700010-Б | 4***Б | Коробка передач в сборе | |
| 60902 | 6***2 | Подшипник первичного вала коробки передач, передний | |
| 1 | 4***0 | Коробка передач в сборе | |
| 2 | 4***4 | Кольцо стопорное подшипника | |
| 3 | 4***8 | Кольцо упорное подшипника | |
| 4 | 1***Ш | Подшипник первичного вала коробки передач, задний | |
| 4 | 4***А | Подшипник первичного вала коробки передач, задний | |
| 5 | 4***0 | Вал коробки передач, первичный | |
| 6 | 4***4 | Кольцо синхронизатора коробки передач, блокирующее | |
| 7 | 4***5 | Муфта синхронизатора третьей и четвертой передач | |
| 8 | 2***П | Пробка наполнительного и сливного отверстий картера коробки передач | |
| 9 | 4***7 | Гайка | |
| 10 | 4***Б | Шайба стопорная | |
| 11 | 4***Б | Шайба пружинная | |
| 12 | 4***0 | Пружина синхронизатора коробки передач | |
| 13 | 4***2 | Сухарь синхронизатора коробки передач | |
| 14 | 4***5 | Ступица муфты включения третьей и четвертой передач | |
| 15 | 4***1 | Шестерня третьей передачи вторичного вала коробки передач | |
| 16 | 4***Б | Втулка шестерен первой, второй и третьей передач вторичного вала коробки передач | |
| 17 | 4***Б | Сухарь втулки шестерен первой, второй и третьей передач вторичного вала коробки передач, запорный | |
| 18 | 4***5 | Шайба распорная зубчатых колес первой и второй передач | |
| 19 | 4***7 | Шестерня второй передачи вторичного вала коробки передач | |
| 20 | 4***0 | Шестерня заднего хода коробки передач | |
| 21 | 4***4 | Ступица шестерни заднего хода коробки передач | |
| 22 | 4***2 | Сальник вторичного вала коробки передач в сборе | |
| 22 | 4***1 | Сальник вторичного вала в сборе | |
| 23 | 4***5 | Втулка заднего подшипника вторичного вала | |
| 24 | [***] | Кольцо ведущей шестерни привода спидометра, запорное | |
| 25 | 4***3 | Шестерня привода спидометра, ведущая | |
| 26 | 4***5 | Вал вторичный | |
| 27 | 2***П | Шарик, фиксирующий ведущую шестерню привода спидометра на вторичном валу коробки передач | |
| 28 | 4***2 | Кольцо запорное роликов | |
| 29 | 3***П | Шайба роликов, упорная | |
| 30 | 4***0 | Ролик переднего подшипника вторичного вала диам. 4,5х13 | |
| 31 | 3***6 | Подшипник вторичного вала коробки передач в сборе, средний | |
| 31 | 4***0 | Подшипник вторичного вала коробки передач в сборе, средний | |
| 32 | 4***2 | Кольцо упорное подшипника | |
| 33 | 4***2 | Шестерня первой передачи вторичного вала коробки передач |
