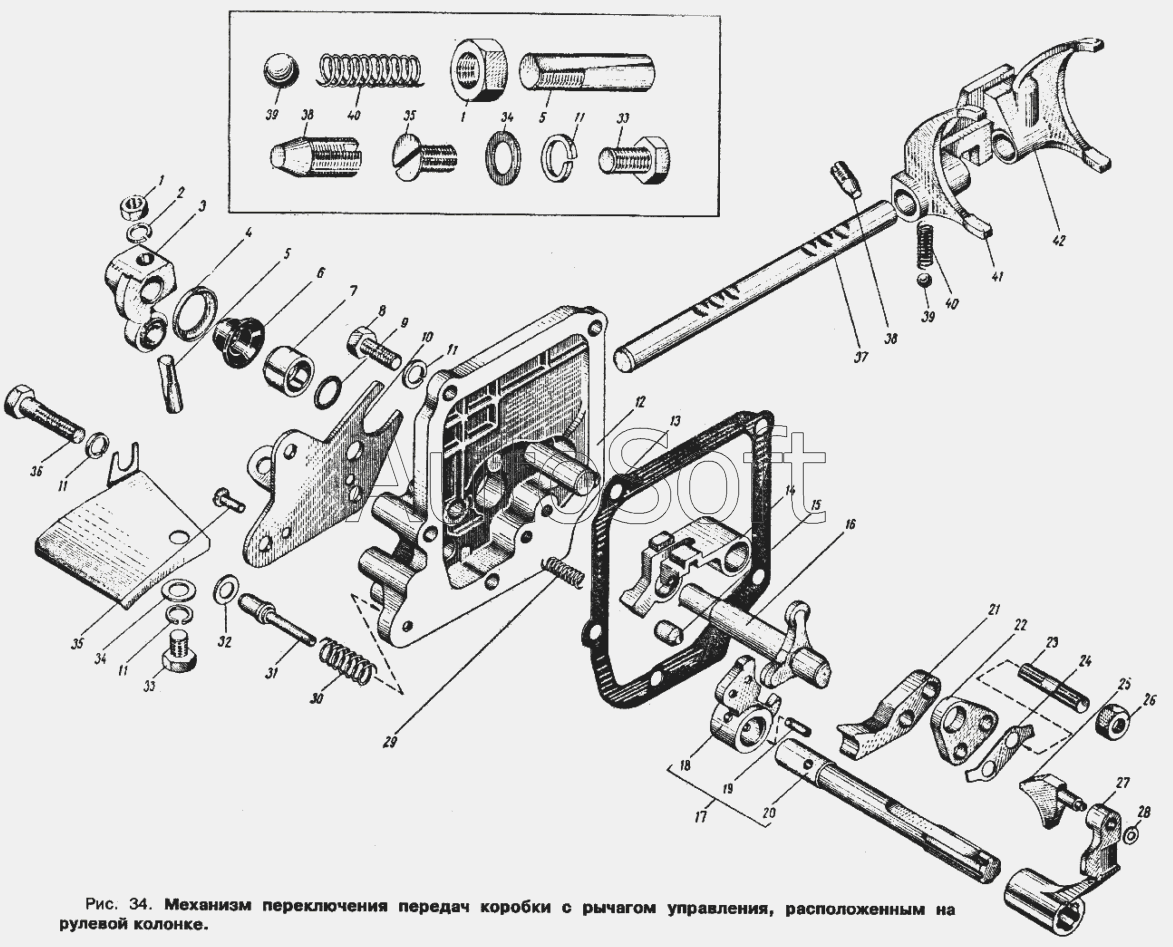

Каталог запасных частей к технике: ИЖ 434 (1995). Механизм переключения передач коробки передач с рычагом управления, расположенным на рулевой колонке
1
1
2
3
4
5
5
6
7
8
9
10
11
11
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
34
35
35
35
35
36
37
38
38
39
39
40
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252005-П29 | 2***9 | Шайба | |
| 407-1702011-Б | 4***Б | Крышка картера коробки передач боковая с механизмом переключения передач в сборе | |
| 407-1702052 | 4***2 | Стержень замка вилок переключения передач, направляющий | |
| 408-1702011 | 4***1 | Крышка картера коробки передач боковая с механизмом переключения передач в сборе | |
| 408-1702078 | 4***8 | Щиток упора заднего хода коробки передач, защитный | |
| 408-1702094-Б | 4***Б | Вилка переключения заднего хода | |
| 408-1702094-В | 4***В | Вилка переключения заднего хода в сборе | |
| 408-1702095-Б | 4***Б | Вилка переключения заднего хода | |
| 1 | 2***9 | Гайка | |
| 2 | 2***9 | Шайба пружинная | |
| 3 | 4***Б | Рычаг переключателя передач с втулкой и гильзой в сборе | |
| 4 | 4***4 | Обойма манжеты-скребка вала переключения передач | |
| 5 | 4***1 | Поводок верхнего рычага управления переключателем передач и рычага переключения передач | |
| 6 | 4***3 | Манжета и скребок (чистик) вала переключателя передач | |
| 7 | 4***5 | Втулка вала переключателя передач | |
| 8 | 2***9 | Болт крепления ремня подвески выпускной трубы | |
| 9 | 4***0 | Сальник боковой крышки | |
| 10 | 4***1 | Кронштейн нижнего рычага управления переключателем передач в сборе | |
| 11 | 2***9 | Шайба пружинная | |
| 11 | 2***9 | Шайба пружинная | |
| 12 | 4***2 | Крышка картера коробки передача сборе, боковая | |
| 13 | 4***1 | Прокладка боковой крышки картера коробки передач | |
| 14 | 4***А | Замок вилок переключения передачи заднего хода | |
| 15 | 4***5 | Фиксатор заднего хода (цилиндр) | |
| 16 | 4***А | Переключатель передач | |
| 17 | 4***7 | Рычаг переключения заднего хода с валом в сборе | |
| 18 | 4***А | Рычаг переключения заднего хода | |
| 19 | 3***П | Штифт рычага переключения заднего хода | |
| 20 | 4***Б | Вал переключения заднего хода | |
| 21 | 4***Б | Упор рычага включения заднего хода | |
| 22 | 4***8 | Кронштейн вала переключателя | |
| 23 | 3***П | Шпилька крепления кронштейна | |
| 24 | 4***2 | Пластина стопорная | |
| 25 | 4***Б | Сухарь вилки заднего хода | |
| 26 | 2***П | Гайка крепления кронштейна | |
| 27 | 4***В | Вилка переключения заднего хода | |
| 28 | 2***П | Шайба сухаря вилки заднего хода | |
| 29 | 4***А | Пружина фиксатора кулаков | |
| 30 | 4***4 | Пружина упора включения заднего хода | |
| 31 | 4***3 | Упор включения заднего хода | |
| 32 | 4***А | Прокладка упора включения заднего хода, регулировочная | |
| 32 | 4***5 | Прокладка упора включения заднего хода, регулировочная | |
| 33 | 2***9 | Болт крепления защитного щитка упора заднего хода коробки передач к картеру коробки передач | |
| 34 | 2***9 | Шайба | |
| 35 | 2***9 | Винт крепления кронштейна нижнего рычага к боковой крышке коробки передач | |
| 35 | 2***9 | Винт крепления кронштейна нижнего рычага к боковой крышке коробки передач | |
| 36 | 2***9 | Болт крепления боковой крышки к картеру коробки передач, длинный | |
| 37 | 4***1 | Стержень вилки переключения передач | |
| 38 | 3***9 | Винт стержня вилок переключения передач, стопорный | |
| 39 | 2***П | Шарик салазок переднего сиденья | |
| 40 | 4***1 | Пружина фиксатора поводка | |
| 41 | 4***2 | Вилка переключения первой и второй передач в сборе | |
| 42 | 4***8 | Вилка переключения третьей и четвертой передач в сборе |
