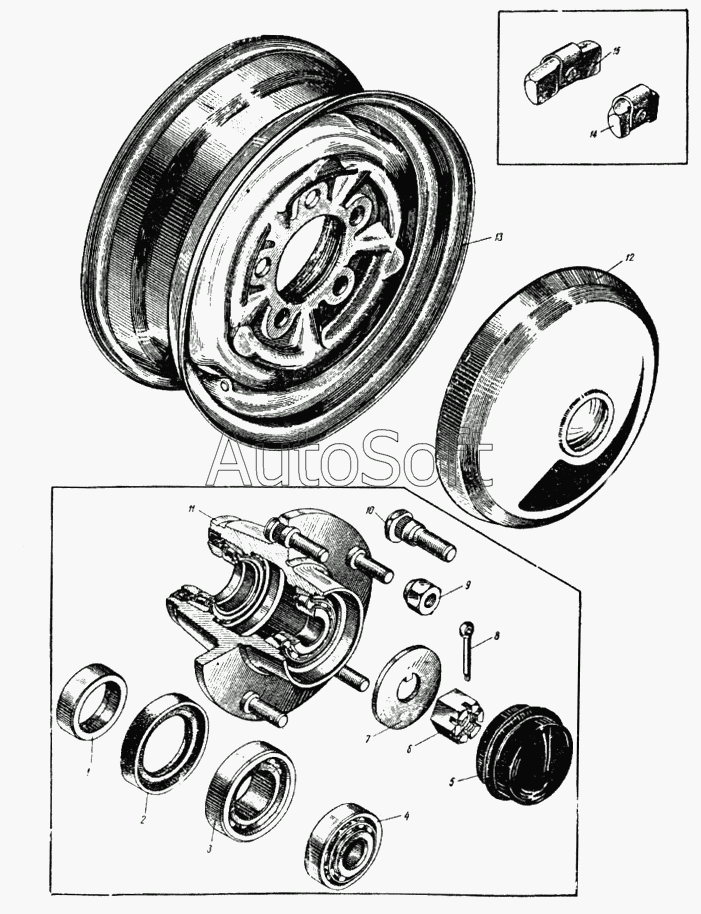

Каталог запасных частей к технике: ИЖ 434 (1995). Колесо, декоративный колпак и ступица переднего колеса
1
2
3
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 403-3103015 | 4***5 | Ступица переднего колеса | |
| 403-3103950 | 4***0 | Ступица переднего колеса в сборе (комплект) | |
| 408-2403951 | 4***1 | Шестерни дифференциала заднего моста (комплект) | |
| 1 | 4***9 | Кольцо упорное | |
| 2 | 4***5 | Уплотнение | |
| 3 | 4***0 | Подшипник ступицы переднего колеса в сборе, внутренний | |
| 3 | 7***У | Подшипник ступицы переднего колеса в сборе, внутренний | |
| 4 | 4***5 | Подшипник ступицы переднего колеса в сборе, наружный | |
| 4 | 7***У | Подшипник ступицы переднего колеса в сборе, внутренний | |
| 5 | 4***5 | Колпак ступицы | |
| 6 | 2***П | Гайка наружного подшипника ступицы переднего колеса, прорезная | |
| 7 | 4***2 | Шайба упорная | |
| 8 | 2***П | Шплинт разводной | |
| 9 | 4***0 | Гайка крепления колеса | |
| 9 | 4***0 | Гайка крепления колеса | |
| 10 | 4***8 | Болт ступицы | |
| 11 | 4***2 | Ступица переднего колеса с болтами, подшипниками и сальником в сборе (без упорного кольца) | |
| 12 | 4***А | Колпак колеса | |
| 13 | 4***5 | Обод профиля 1147-329 (41/2 7-13)и диск колеса в сборе | |
| 14 | 4***А | Грузик балансировочный в сборе, малый | |
| 15 | 4***А | Грузик балансировочный в сборе, большой |
