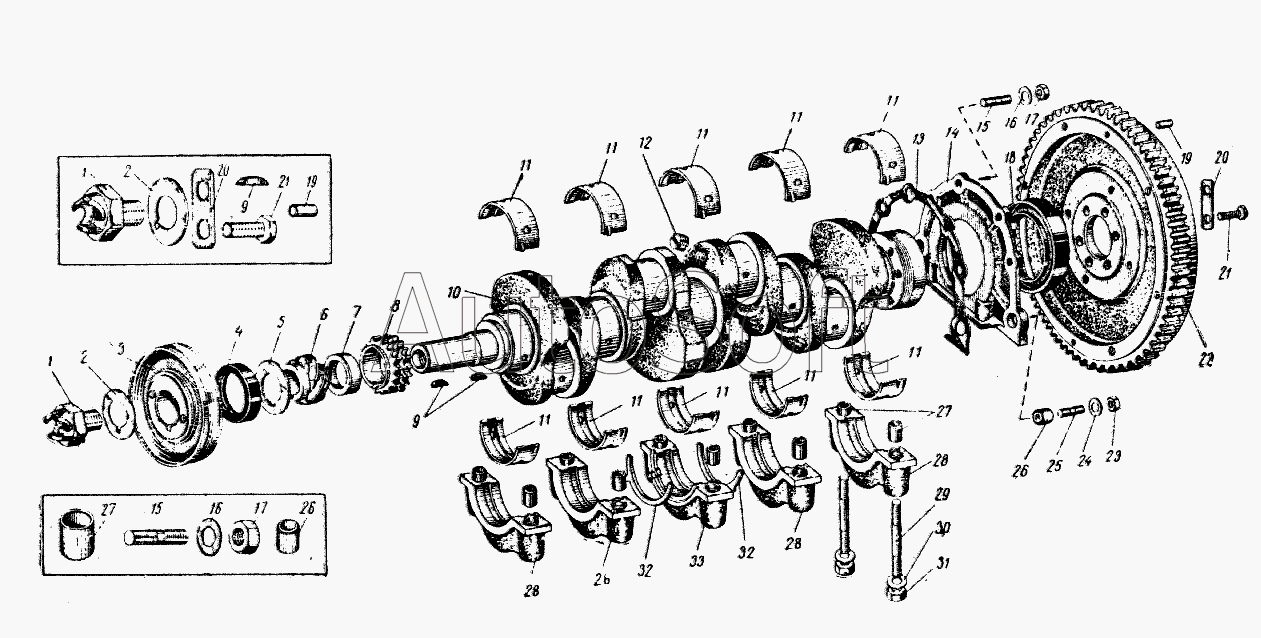

Каталог запасных частей к технике: ИЖ 434 (1995). Коленчатый вал, вкладыши коренных подшипников и маховик
23
13
14
15
15
16
16
17
17
18
19
19
20
20
21
21
22
12
24
26
26
26
27
27
27
28
28
28
29
30
31
32
32
33
3
1
1
2
2
4
5
6
7
8
9
9
10
11
11
11
11
11
11
11
11
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 363076-П29 | 3***9 | Шпилька крепления нижней крышки распределительных звездочек к блоку цилиндров | |
| 402-1005125 | 4***5 | Венец маховика зубчатый | |
| 412-1005015 | 4***5 | Вал коленчатый | |
| 412-1005170-БР | 4***Р | Вкладыш подшипника коленчатого вала, уменьшенный на 0,254 мм | |
| 412-1005170-ВР | 4***Р | Вкладыш подшипника коленчатого вала, уменьшенный на 0,508 мм | |
| 412-1005170-ГР | 4***Р | Вкладыш подшипника коленчатого вала, уменьшенный на 0,762 мм | |
| 412-1005170-ДР | 4***Р | Вкладыш подшипника коленчатого вала, уменьшенный на 1,016 мм | |
| 412-1005185-Б | 4***Б | Крышка манжеты в сборе | |
| 1 | 4***4 | Храповик | |
| 2 | 4***5 | Шайба стопорная храповика | |
| 3 | 4***0 | Шкив коленчатого вала в сборе | |
| 4 | 4***4 | Сальник коленчатого вала в сборе, передний | |
| 5 | 4***2 | Маслоотражатель коленчатого вала | |
| 6 | 4***4 | Шестерня привода масляного насоса | |
| 7 | 4***6 | Втулка распорная | |
| 8 | 4***0 | Звездочка коленчатого вала, распределительная | |
| 9 | 2***П | Шпонка звездочки коленчатого вала, сегментная | |
| 9 | 2***П | Шпонка звездочки коленчатого вала, сегментная | |
| 10 | 4***4 | Вал коленчатый с пробками в сборе | |
| 11 | 4***0 | Вкладыш подшипника коленчатого вала нормального размера | |
| 12 | 3***П | Пробка канала грязеуловителя | |
| 13 | 4***Б | Прокладка крышки | |
| 14 | 4***Б | Крышка манжеты | |
| 15 | 3***9 | Шпилька крепления крышки заднего сальника | |
| 16 | 2***9 | Шайба | |
| 17 | 2***9 | Гайка | |
| 18 | 4***0 | Сальник коленчатого вала в сборе, задний | |
| 19 | 3***П | Штифт кожуха, установочный | |
| 20 | 4***9 | Пластина стопорная | |
| 21 | 4***7 | Болт крепления маховика | |
| 22 | 4***5 | Маховик в сборе | |
| 23 | 2***9 | Гайка | |
| 24 | 2***9 | Шайба | |
| 26 | 3***П | Штифт трубчатый, установочный | |
| 27 | 3***П | Штифт трубчатый, установочный | |
| 28 | 4***0 | Крышка переднего, заднего и промежуточного подшипников | |
| 29 | 3***П | Шпилька крепления крышек коренных подшипников | |
| 30 | 3***П | Шайба волнистая | |
| 31 | 3***П | Гайка крепления головки блока цилиндров | |
| 32 | 4***3 | Полукольцо (шайба) подшипника коленчатого вала, упорное | |
| 33 | 4***5 | Крышка среднего подшипника |
