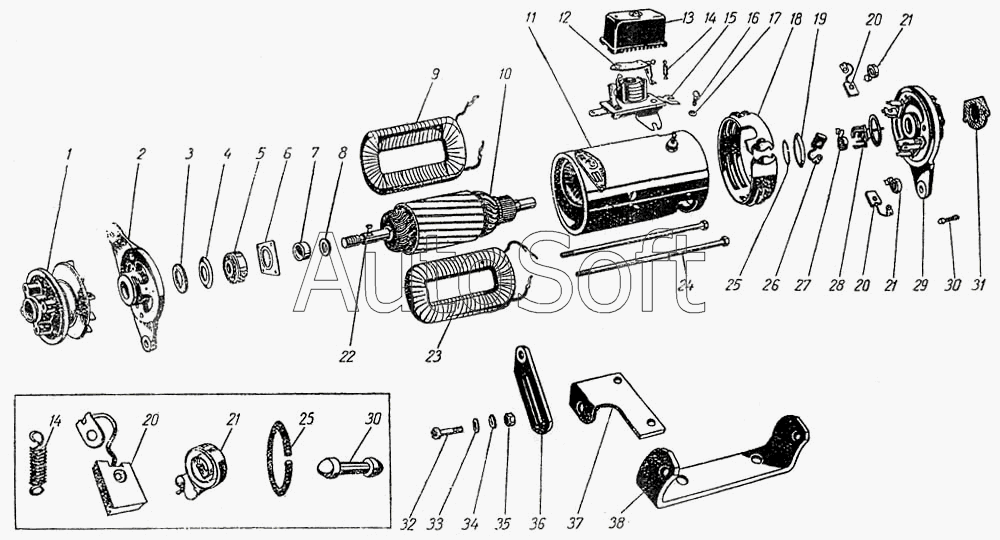

Каталог запасных частей к технике: АЗЛК Москвич-400-420. Генератор
25
25
11
12
13
14
14
15
16
17
18
19
20
20
20
21
21
21
22
23
24
10
26
27
28
29
30
30
31
32
33
34
35
36
37
38
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201458-П2 | 2***2 | Болт скобы крепления кронштейна | |
| 201459-П2 | 2***2 | Болт крепления отводящего патрубка водяной рубашки головки цилиндров | |
| 250510-П2 | 2***2 | Гайка крепления подушки передней опоры к опорной пластине двигателя | |
| 250510-П2 | 2***2 | Гайка крепления подушки передней опоры к опорной пластине двигателя | |
| 252155-П2 | 2***2 | Шайба пружинная | |
| 252155-П2 | 2***2 | Шайба пружинная | |
| 400-3702010 | 4***0 | Реле генератора | |
| 7Х-4289 | 7***9 | Шайба пружинная | |
| 8Х-1541 | 8***1 | Винт крепления панели и панели теплоотвода к основанию | |
| 8Х-1541 | 8***1 | Винт крепления панели и панели теплоотвода к основанию | |
| 8Х-4166 | 8***6 | Винт защитной ленты | |
| Г-142-13 | Г***3 | Гайка предохранителя | |
| Г28-3701003 | Г***3 | Прокладка крышки | |
| Г28-3701110 | Г***0 | Катушки в сборе (комплект) | |
| ГБФ-1561 | Г***1 | Масленка | |
| МХ-0164 | М***4 | Гайка специальная | |
| Х-1012 | Х***2 | Шайба 4 пружинная | |
| Х-1012 | Х***2 | Шайба 4 пружинная | |
| Х-1482 | Х***2 | Шайба 6 пружинная | |
| ХЗ-9445 | Х***5 | Шайба пружинная | |
| 1 | Г***1 | Шкив генератора | |
| 2 | Г***1 | Крышка генератора с подшипником | |
| 3 | М***4 | Шайба войлочная | |
| 4 | Г***5 | Шайба | |
| 5 | 2***2 | Шарикоподшипник крышки генератора | |
| 6 | Г***0 | Шайба упорная | |
| 7 | Г***2 | Втулка | |
| 8 | Г***5 | Чашка опорная | |
| 9 | Г***0 | Катушка правая | |
| 10 | Г***0 | Якорь генератора в сборе | |
| 11 | Г***0 | Корпус генератора в сборе | |
| 12 | 2***0 | Якорь реле в сборе | |
| 13 | 2***0 | Кожух реле | |
| 14 | 1***3 | Пружина якоря | |
| 15 | 2***6 | Ярмо и катушки реле в сборе | |
| 16 | 7***8 | Винт М5х8 | |
| 17 | Х***1 | Шайба 5 пружинная | |
| 18 | Г***0 | Лента защитная в сборе | |
| 19 | Г***5 | Шайба фасонная | |
| 20 | Г***7 | Щетка в сборе | |
| 21 | Г***4 | Пружина щетки | |
| 22 | М***2 | Шпонка | |
| 23 | Г***0 | Катушка левая | |
| 24 | Г***0 | Шпилька стяжная | |
| 25 | Г***2 | Кольцо запорное | |
| 26 | Г***6 | Щетка 3-я в сборе | |
| 27 | Г***3 | Пружина 3-й щетки | |
| 28 | Г***7 | Траверса 3-й щетки в сборе | |
| 29 | Г***0 | Крышка генератора в сборе | |
| 30 | Г***9 | Капсуль предохранителя в сборе | |
| 31 | Г***2 | Крышка генератора | |
| 32 | 2***2 | Болт скобы крепления кронштейна | |
| 33 | 2***2 | Шайба | |
| 34 | 2***2 | Шайба пружинная | |
| 35 | 2***2 | Гайка крепления подушки передней опоры к опорной пластине двигателя | |
| 36 | 4***5 | Планка генератора установочная | |
| 37 | 4***0 | Кронштейн установочной планки генератора | |
| 38 | 4***0 | Кронштейн генератора |
