Каталог запасных частей к технике: АЗЛК Москвич-400-420. Дуги и арматура тента
22
22
22
14
14
14
15
15
16
16
17
18
19
19
20
20
21
21
13
23
24
24
25
25
26
26
27
27
28
29
5
1
1
2
2
3
3
4
6
6
7
8
9
10
11
12

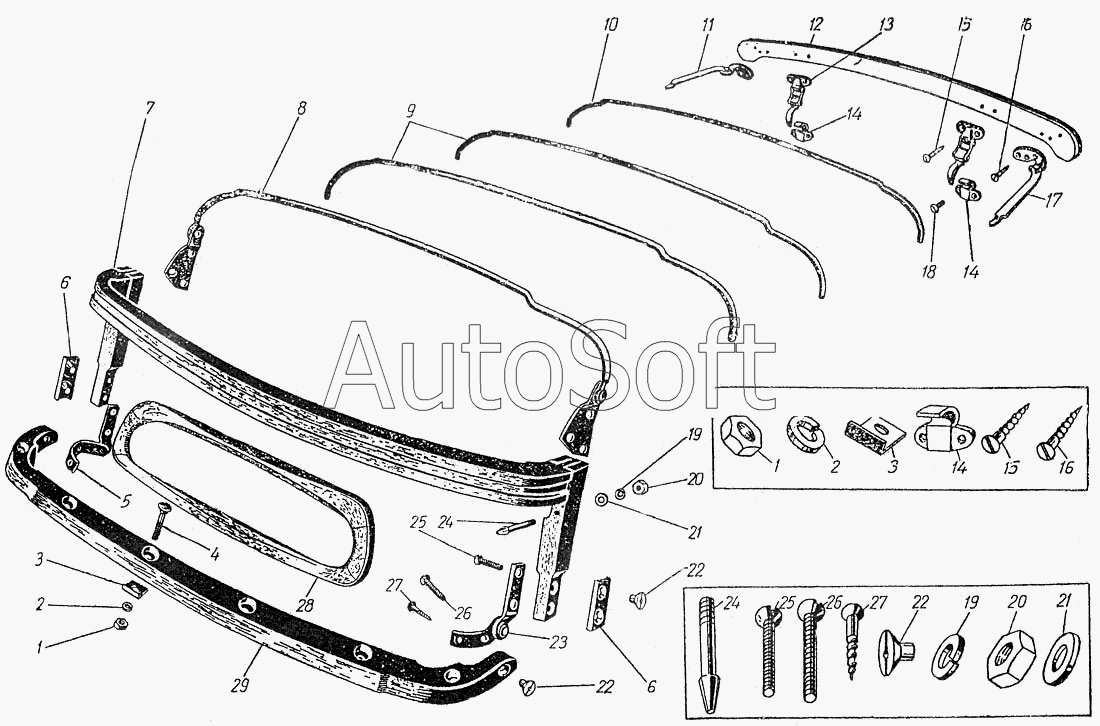

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 247576-П8 | 2***8 | Шуруп крепления дуги к каркасу тента | |
| 247577-П8 | 2***8 | Шуруп крепления дуги к каркасу тента | |
| 420А-6001010 | 4***0 | Каркас тента в сборе | |
| 420А-6001100 | 4***0 | Брус лобовой тента с оклейкой и арматурой в сборе | |
| 420А-6001130 | 4***0 | Уплотнитель лобового бруса тента | |
| 1 | 2***8 | Гайка | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 4***0 | Планка опорная болта крепления тента | |
| 4 | 2***8 | Болт крепления тента к задку кузова | |
| 5 | 4***7 | Шарнир дуги № 5 тента в сборе левый | |
| 6 | 4***0 | Облицовка бруска дуги № 5 тента | |
| 7 | 4***0 | Дуга № 5 тента с брусками в сборе | |
| 8 | 4***0 | Дуга № 4 тента с косынками в сборе | |
| 9 | 4***2 | Дуги № 2 и 3 тента | |
| 10 | 4***2 | Дуга № 1 тента | |
| 11 | 4***1 | Упор тента передний в сборе левый | |
| 12 | 4***2 | Брус лобовой тента в сборе | |
| 13 | 4***0 | Замок тента в сборе | |
| 14 | 4***2 | Скоба замка тента | |
| 15 | 2***8 | Шуруп крепления замка к лобовому брусу | |
| 16 | 2***8 | Шуруп крепления упора тента | |
| 17 | 4***0 | Упор тента передний в сборе правый | |
| 18 | 2***8 | Винт крепления корпуса наружного сальника подшипника полуоси | |
| 19 | 2***2 | Шайба пружинная | |
| 20 | 2***8 | Гайка | |
| 21 | 2***8 | Шайба | |
| 22 | 3***8 | Гайка специальная | |
| 23 | 4***6 | Шарнир дуги № 5 тента в сборе правый | |
| 24 | 4***0 | Фиксатор дуги № 5 тента | |
| 25 | 2***8 | Винт крепления шарнира к соединительному брусу | |
| 26 | 2***8 | Винт крепления шарнира к поясной дуге | |
| 27 | 2***8 | Шуруп крепления шарнира к поясной дуге | |
| 28 | 4***0 | Рамка окна тента в сборе | |
| 29 | 4***2 | Дуга тента поясная в сборе |
