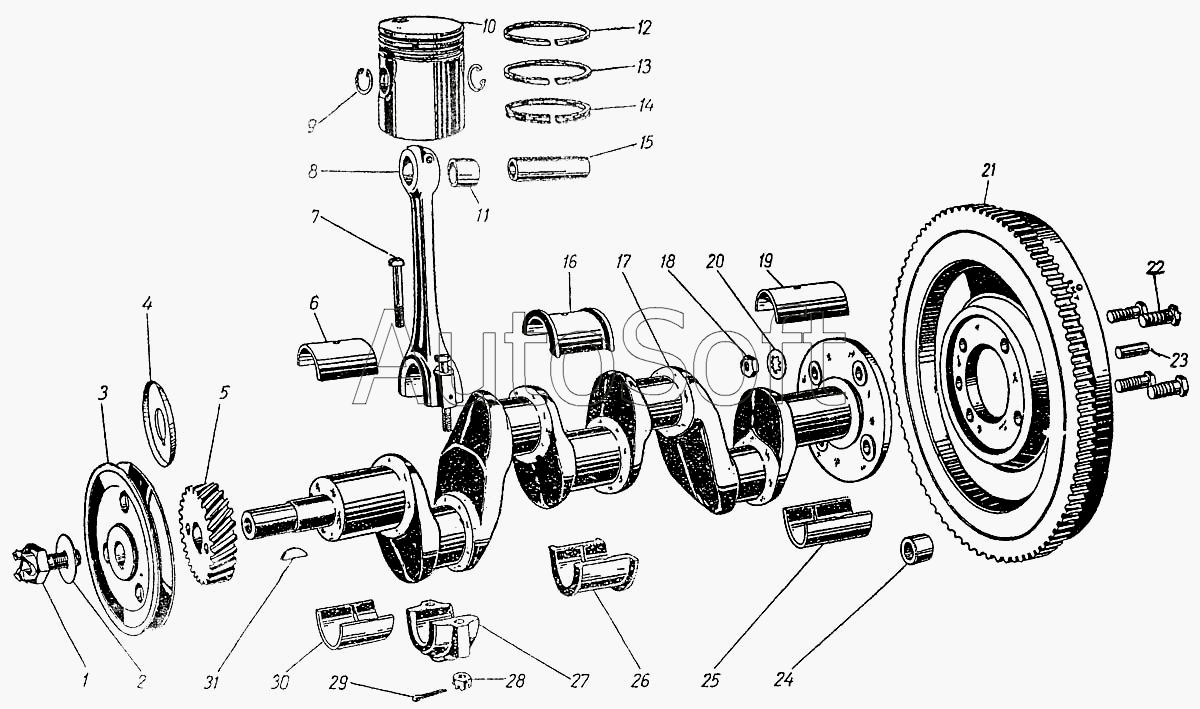

Каталог запасных частей к технике: АЗЛК Москвич-400-420. Поршни и шатуны. Вал коленчатый и маховик
1
10
9
8
7
5
4
3
2
11
21
31
29
28
27
24
23
22
20
18
17
15
14
13
12
30
6
25
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-1004013-БР | 4***Р | Поршень с пальцем, стопорными и поршневыми кольцами в сборе, увеличенный на 0,075 мм | |
| 400-1004013-ВР | 4***Р | Поршень с пальцем, стопорными и поршневыми кольцами в сборе, увеличенный на 0,125 мм | |
| 400-1004013-ГР | 4***Р | Поршень с пальцем, стопорными и поршневыми кольцами в сборе, увеличенный на 0,5 мм | |
| 400-1004013-ДР | 4***Р | Поршень с пальцем, стопорными и поршневыми кольцами в сборе, увеличенный на 1,0 мм | |
| 400-1004013-ЕР | 4***Р | Поршень с пальцем, стопорными и поршневыми кольцами в сборе, увеличенный на 1,5 мм | |
| 400-1004013-ЖР | 4***Р | Поршень с пальцем, стопорными и поршневыми кольцами в сборе, увеличенный на 2,0 мм | |
| 400-1004015-БР | 4***Р | Поршень, увеличенный на 0,075 мм | |
| 400-1004015-ВР | 4***Р | Поршень, увеличенный на 0,125 мм | |
| 400-1004015-ГР | 4***Р | Поршень, увеличенный на 0,5 мм | |
| 400-1004015-ДР | 4***Р | Поршень, увеличенный на 1,0 мм | |
| 400-1004015-ЕР | 4***Р | Поршень, увеличенный на 1,5 мм | |
| 400-1004015-ЖР | 4***Р | Поршень, увеличенный на 2,0 мм | |
| 400-1004025-БР | 4***Р | Кольцо поршневое компрессионное верхнее, увеличенное на 0,075 мм | |
| 400-1004025-ВР | 4***Р | Кольцо поршневое компрессионное верхнее увеличенное на 0,125 мм | |
| 400-1004025-ГР | 4***Р | Кольцо поршневое компрессионное верхнее, увеличенное на 0,5 мм | |
| 400-1004025-ДР | 4***Р | Кольцо поршневое компрессионное верхнее, увеличенное на 1,0 мм | |
| 400-1004025-ЕР | 4***Р | Кольцо поршневое компрессионное верхнее, увеличенное на 1,5 мм | |
| 400-1004025-ЖР | 4***Р | Кольцо поршневое компрессионное верхнее, увеличенное на 2,0 мм | |
| 400-1004030-БР | 4***Р | Кольцо поршневое компрессионное среднее, увеличенное на 0,075 мм | |
| 400-1004030-ВР | 4***Р | Кольцо поршневое компрессионное среднее, увеличенное на 0,125 мм | |
| 400-1004030-ГР | 4***Р | Кольцо поршневое компрессионное среднее, увеличенное на 0,5 мм | |
| 400-1004030-ДР | 4***Р | Кольцо поршневое компрессионное среднее, увеличенное на 1,0 мм | |
| 400-1004030-ЕР | 4***Р | Кольцо поршневое компрессионное среднее, увеличенное на 1,5 мм | |
| 400-1004030-ЖР | 4***Р | Кольцо поршневое компрессионное среднее, увеличенное на 2,0 мм | |
| 400-1004035-БР | 4***Р | Кольцо поршневое маслосъемное, увеличенное на 0,075 мм | |
| 400-1004035-ВР | 4***Р | Кольцо поршневое маслосъемное, увеличенное на 0,125 мм | |
| 400-1004035-ГР | 4***Р | Кольцо поршневое маслосъемное, увеличенное на 0,5 мм | |
| 400-1004035-ДР | 4***Р | Кольцо поршневое маслосъемное, увеличенное на 1,0 мм | |
| 400-1004035-ЕР | 4***Р | Кольцо поршневое маслосъемное, увеличенное на 1,5 мм | |
| 400-1004035-ЖР | 4***Р | Кольцо поршневое маслосъемное, увеличенное на 2,0 мм | |
| 400-1004045 | 4***5 | Шатун в сборе с крышкой, втулкой, болтами и гайками | |
| 400-1004045 | 4***5 | Шатун в сборе с крышкой, втулкой, болтами и гайками | |
| 400-1004045 | 4***5 | Шатун в сборе с крышкой, втулкой, болтами и гайками | |
| 400-1004045 | 4***5 | Шатун в сборе с крышкой, втулкой, болтами и гайками | |
| 400-1004045-БР | 4***Р | Шатун в сборе, уменьшенный на 0,5 мм | |
| 400-1004045-ВР | 4***Р | Шатун в сборе, уменьшенный на 0,75 мм | |
| 400-1005010-Р | 4***Р | Вал коленчатый с маховиком и сцеплением в сборе | |
| 400-1005012-Р | 4***Р | Вал коленчатый с маховиком в сборе | |
| 400-1005042 | 4***2 | Кольцо сальника коленчатого вала | |
| 400-1005125 | 4***5 | Обод маховика зубчатый | |
| 401-1005010 | 4***0 | Вал коленчатый с маховиком и сцеплением в сборе | |
| 401-1005012 | 4***2 | Вал коленчатый с маховиком в сборе | |
| 401-1005013 | 4***3 | Вал коленчатый с втулкой первичного вала коробки передач в сборе | |
| 401-1005170-БР | 4***Р | Вкладыш переднего и среднего подшипников коленчатого вала верхний, уменьшенный на 0,5 мм | |
| 401-1005170-ВР | 4***Р | Вкладыш переднего и среднего подшипников коленчатого вала верхний, уменьшенный на 0,75 мм | |
| 401-1005171-БР | 4***Р | Вкладыш переднего и среднего подшипников коленчатого вала нижний, уменьшенный на 0,5 мм | |
| 401-1005171-ВР | 4***Р | Вкладыш переднего и среднего подшипников коленчатого вала нижний, уменьшенный на 0,75 мм | |
| 401-1005178-БР | 4***Р | Вкладыш заднего подшипника коленчатого вала верхний, уменьшенный на 0,5 мм | |
| 401-1005178-ВР | 4***Р | Вкладыш заднего подшипника коленчатого вала верхний, уменьшенный, на 0,75 мм | |
| 1 | 4***4 | Храповик | |
| 2 | 3***2 | Шайба храповика стопорная | |
| 3 | 4***0 | Шкив коленчатого вала | |
| 4 | 4***2 | Маслоотражатель коленчатого вала | |
| 5 | 4***1 | Шестерня распределительная коленчатого вала | |
| 6 | 4***0 | Вкладыш переднего и среднего подшипников коленчатого вала верхний | |
| 7 | 4***2 | Болт шатуна | |
| 8 | 4***5 | Шатун в сборе с крышкой, втулкой, болтами и гайками | |
| 9 | 4***2 | Кольцо поршневого пальца стопорное | |
| 10 | 4***5 | Поршень | |
| 11 | 4***2 | Втулка шатуна | |
| 12 | 4***5 | Кольцо поршневое компрессионное верхнее | |
| 13 | 4***0 | Кольцо поршневое компрессионное среднее | |
| 14 | 4***5 | Кольцо поршневое маслосъемное | |
| 15 | 4***0 | Палец поршневой | |
| 17 | 4***Р | Вал коленчатый с втулкой первичного вала коробки передач в сборе | |
| 18 | 4***8 | Гайка болта маховика | |
| 19 | 4***8 | Вкладыш заднего подшипника коленчатого вала верхний | |
| 20 | 2***2 | Шайба пружинная | |
| 21 | 4***5 | Маховик в сборе | |
| 22 | 4***7 | Болт маховика | |
| 23 | 4***0 | Штифт маховика установочный | |
| 24 | 4***0 | Втулка опорная переднего конца первичного вала коробки передач | |
| 25 | 4***9 | Вкладыш заднего подшипника коленчатого вала нижний | |
| 27 | 4***5 | Шатун в сборе с крышкой, втулкой, болтами и гайками | |
| 28 | 4***4 | Гайка шатуна | |
| 29 | 2***П | Шплинт разводной | |
| 30 | 4***1 | Вкладыш переднего и среднего подшипников коленчатого вала нижний | |
| 31 | 2***П | Шпонка сегментная шкива коленчатого пала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
