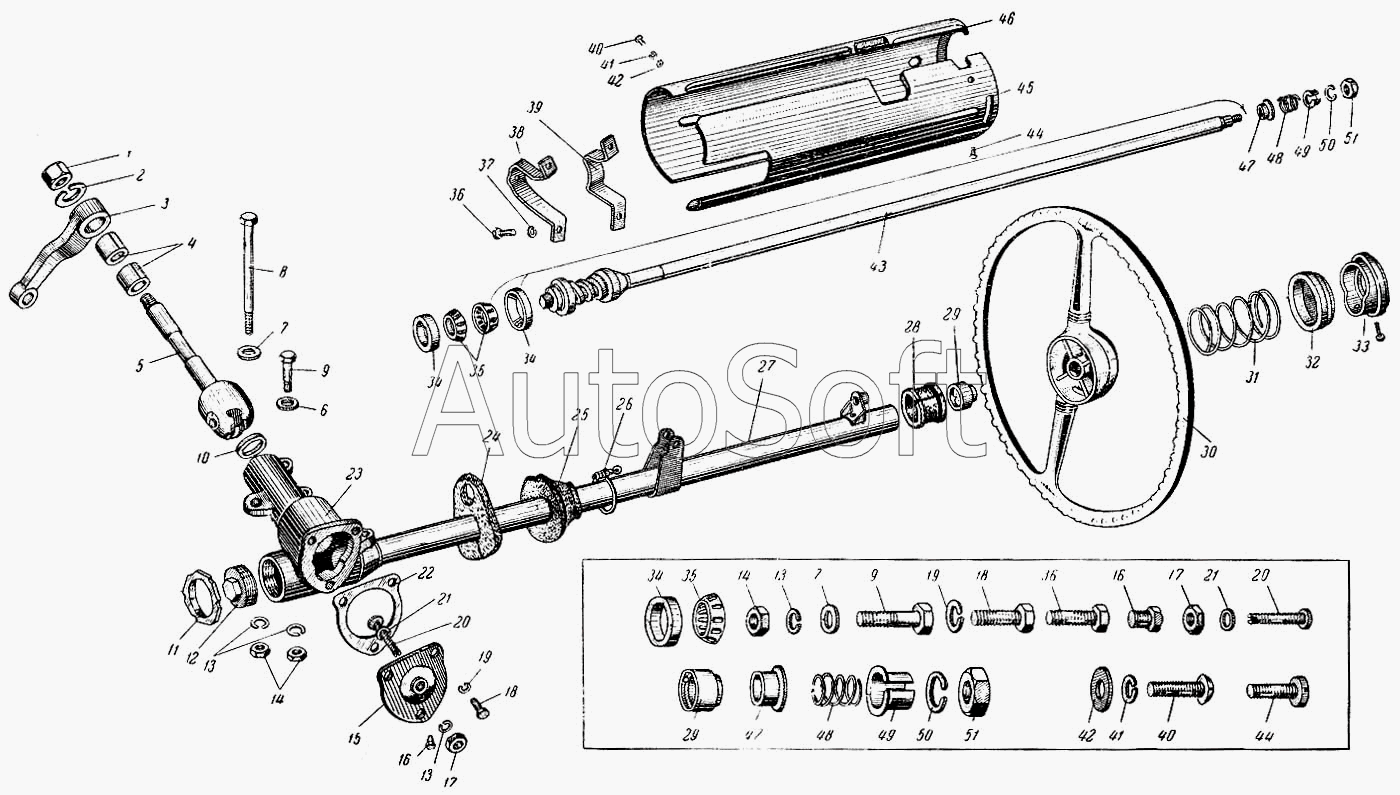

Каталог запасных частей к технике: АЗЛК Москвич-407. Рулевое управление
1
2
3
4
5
6
7
7
8
9
9
10
11
12
13
13
13
13
14
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
34
34
35
35
36
36
37
38
39
40
40
41
41
42
42
43
44
44
44
45
46
47
47
48
48
49
49
50
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 224570-П8 | 2***8 | Винт | |
| 402-3400010 | 4***0 | Рулевое управление в сборе | |
| 402-3400013 | 4***3 | Рулевое управление без рулевого колеса в сборе | |
| 402-3401010 | 4***0 | Картер рулевого механизма с втулками, сальником и трубой колонки в сборе | |
| 402-3401012 | 4***2 | Картер рулевого механизма с втулками в сборе | |
| 407-3400010 | 4***0 | Рулевое управление в сборе | |
| 407-3400013 | 4***3 | Рулевое управление без рулевого колеса в сборе | |
| 407-3401010 | 4***0 | Картер рулевого механизма с втулками, сальником и трубой колонки в сборе | |
| 407-3401100 | 4***0 | Труба рулевой колонки с кронштейнами в сборе | |
| 407-3401950 | 4***0 | Червяк с валом в сборе и вал сошки рулевого управления с роликом в сборе | |
| 1 | 3***2 | Гайка сошки специальная | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 4***1 | Рулевая сошка | |
| 4 | 4***6 | Втулка вала сошки рулевого управления | |
| 5 | 4***0 | Вал рулевой сошки с роликом в сборе | |
| 6 | 2***2 | Шайба | |
| 7 | 2***2 | Шайба | |
| 8 | 2***2 | Болт крепления картера рулевого механизма длинный | |
| 9 | 2***2 | Болт крепления картера рулевого механизма короткий | |
| 10 | 4***9 | Сальник вала сошки и рулевого управления с пружиной в сборе | |
| 11 | 4***9 | Контргайка регулировочной гайки подшипников червяка | |
| 12 | 4***8 | Гайка подшипников червяка, регулировочная | |
| 13 | 2***2 | Шайба пружинная | |
| 13 | 2***2 | Шайба пружинная | |
| 14 | 2***2 | Гайка | |
| 15 | 4***0 | Крышка картера рулевого механизма | |
| 16 | 2***7 | Пробка наливного отверстия крышки картера | |
| 17 | 2***2 | Гайка | |
| 18 | 2***2 | Болт крепления фартука переднего крыла к планке | |
| 19 | 2***2 | Шайба пружинная | |
| 20 | 4***6 | Винт вала сошки регулировочный | |
| 21 | 4***5 | Шайба регулировочного винта вала сошки, опорная | |
| 22 | 4***4 | Прокладка крышки картера | |
| 23 | 4***5 | Картер рулевого механизма | |
| 24 | 4***1 | Прокладка колонки уплотнительная | |
| 25 | 4***А | Манжета колонки | |
| 26 | 3***П | Хомут крепления воздушного шланга в сборе | |
| 27 | 4***3 | Труба рулевой колонки с кронштейнами в сборе | |
| 28 | 4***1 | Втулка крепления колонки | |
| 29 | 4***Б | Подшипник рулевого вала в сборе ЦКБ-796 | |
| 30 | 4***1 | Рулевое колесо в сборе ОК-3752 | |
| 31 | 4***0 | Пружина крышки ступицы рулевого колеса | |
| 32 | 4***2 | Крышка ступицы рулевого колеса в сборе | |
| 33 | 4***8 | Оправа крышки ступицы рулевого колеса | |
| 34 | 4***Б | Подшипник червяка в сборе | |
| 35 | 9***1 | Подшипник червяка рулевого механизма в сборе | |
| 36 | 2***2 | Болт крепления крышки распределительных шестерен к блоку длинный | |
| 37 | 2***2 | Шайба пружинная | |
| 38 | 4***Е | Кронштейн крепления рулевой колонки к кузову в сборе | |
| 39 | 4***Е | Опора колонки | |
| 40 | 2***2 | Винт крепления декоративной накладки панели задка | |
| 41 | 2***2 | Шайба пружинная | |
| 42 | 2***2 | Шайба | |
| 43 | 4***5 | Вал и червяк рулевого механизма в сборе | |
| 44 | 2***8 | Винт крепления верхней части кожуха к корпусу переключателя указателей поворотов | |
| 44 | 2***8 | Винт крепления верхней части кожуха к корпусу переключателя указателей поворотов | |
| 45 | 4***Е | Кожух рулевой колонки верхняя часть | |
| 46 | 4***Е | Кожух рулевой колонки нижняя часть, с декоративными накладками (молдингами) в сборе | |
| 47 | 4***0 | Кольцо нажимной пружины подшипника упорное | |
| 48 | 4***2 | Пружина разжимного кольца | |
| 49 | 4***8 | Кольцо подшипника разжимное | |
| 50 | 2***2 | Шайба пружинная | |
| 51 | 2***2 | Гайка |
