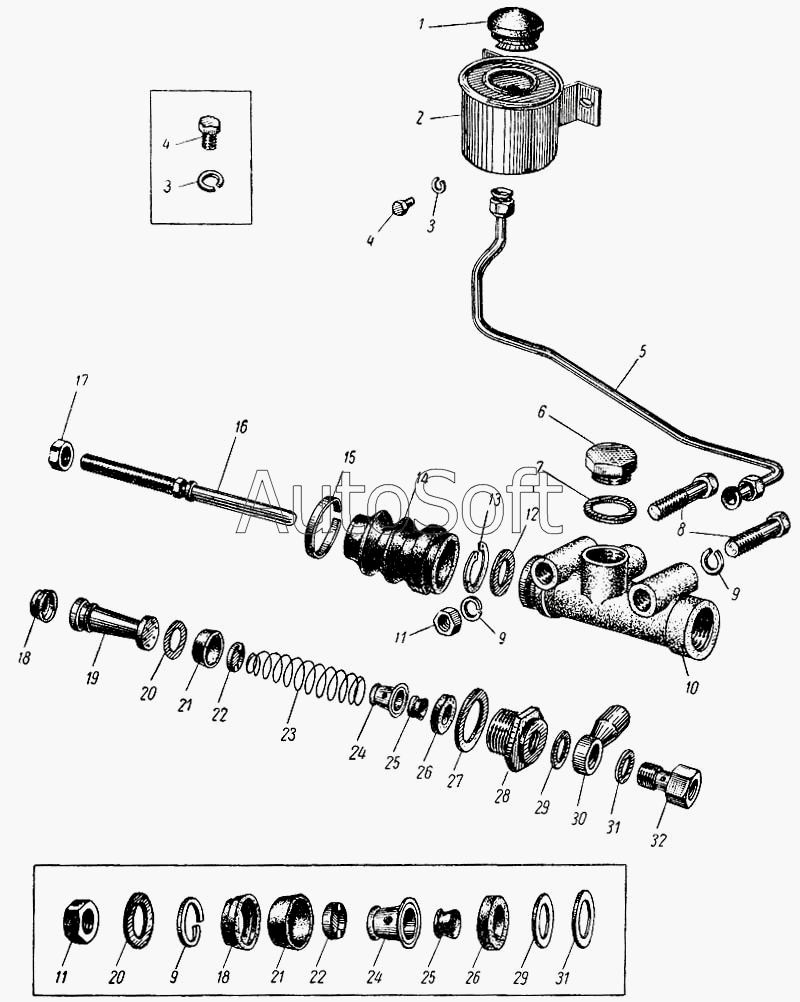

Каталог запасных частей к технике: АЗЛК Москвич-407. Главный тормозной цилиндр
23
14
15
16
17
18
18
19
20
20
21
21
22
22
13
24
24
25
25
26
26
27
28
29
29
30
31
31
32
3
3
1
2
4
4
5
6
7
8
9
9
9
10
11
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 402-3505010 | 4***0 | Цилиндр тормоза главный в сборе | |
| 402-3505011 | 4***1 | Цилиндр тормоза главный в сборе без защитного колпака | |
| 402-3505020 | 4***0 | Клапан главного цилиндра тормоза в сборе | |
| 402-3505028 | 4***8 | Поршень главного цилиндра в сборе | |
| 402-3505031 | 4***1 | Пружина поршня главного цилиндра в сборе возвратная | |
| 402-3505100-А | 4***А | Бачок главного цилиндра с пробкой в сборе | |
| 402-3505114 | 4***4 | Отражатель пробки бачка главного цилиндра в сборе | |
| 402-3505П8-Б | 4***Б | Пробка бачка главного цилиндра | |
| 1 | 4***8 | Пробка бачка главного цилиндра | |
| 2 | 4***Б | Бачок главного цилиндра в сборе | |
| 3 | 2***2 | Шайба пружинная | |
| 4 | 2***8 | Болт держателя | |
| 5 | 4***0 | Трубка от бачка к главному цилиндру в сборе | |
| 6 | 4***4 | Пробка корпуса главного цилиндра | |
| 7 | 3***П | Шайба специальная | |
| 8 | 2***2 | Болт крепления картера рулевого механизма длинный | |
| 9 | 2***2 | Шайба пружинная | |
| 10 | 4***Г | Корпус главного цилиндра | |
| 11 | 2***2 | Гайка | |
| 12 | 4***8 | Шайба упорная поршня главного цилиндра тормоза | |
| 13 | 4***8 | Кольцо стопорное упорной шайбы поршня главного цилиндра тормоза | |
| 14 | 4***5 | Колпак защитный главного цилиндра тормоза | |
| 15 | 4***8 | Кольцо стяжное защитного колпака главного цилиндра тормоза | |
| 16 | 4***0 | Толкатель поршня главного цилиндра | |
| 17 | 2***2 | Гайка | |
| 18 | 4***3 | Манжета поршня главного цилиндра уплотнительная наружная | |
| 19 | 4***9 | Поршень главного цилиндра | |
| 20 | 4***0 | Клапан поршня главного цилиндра тормоза | |
| 21 | 4***5 | Манжета уплотнительная | |
| 22 | 4***7 | Держатель возвратной пружины поршня главного цилиндра привода выключения сцепления | |
| 23 | 4***2 | Пружина поршня главного цилиндра возвратная | |
| 24 | 4***6 | Обойма клапана главного цилиндра тормоза | |
| 25 | 4***А | Клапан главного цилиндра тормоза | |
| 26 | 4***3 | Кольцо клапана главного цилиндра упорное | |
| 27 | 4***8 | Прокладка штуцера главного цилиндра привода выключения сцепления | |
| 28 | 4***1 | Штуцер главного цилиндра | |
| 29 | 3***П | Шайба уплотнительная под болт 400-3506014 | |
| 30 | 4***1 | Муфта трубки от главного цилиндра к передним тормозам | |
| 31 | 3***П | Шайба уплотнительная тройника главного цилиндра тормоза | |
| 32 | 3***8 | Ниппель трубки от гибкого шланга к бензиновому насосу |
