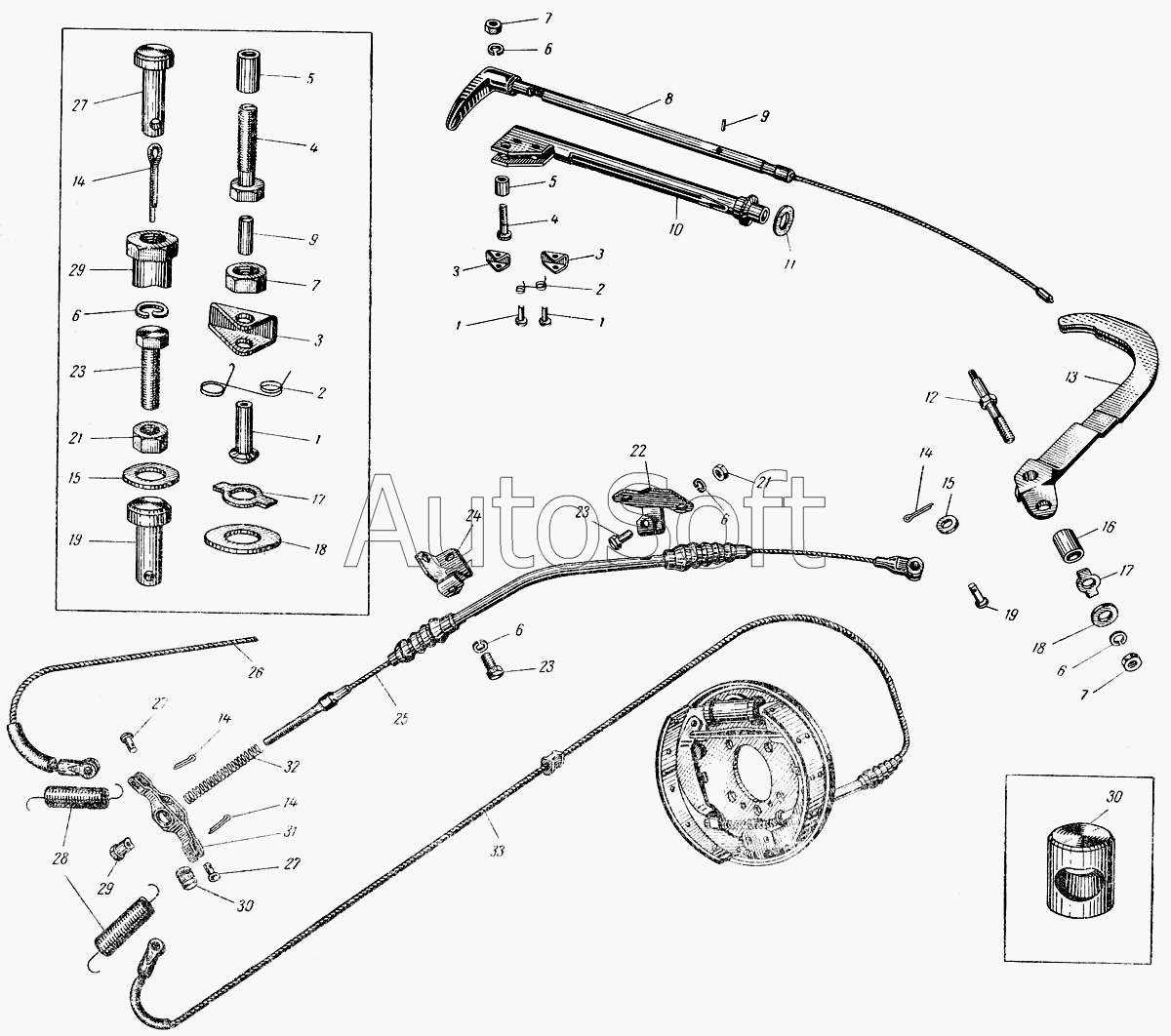

Каталог запасных частей к технике: АЗЛК Москвич-407. Ручной механический привод тормозов
1
1
1
2
2
3
3
3
4
4
5
5
6
6
6
6
6
6
6
6
7
7
7
7
8
9
9
10
11
12
13
14
14
14
14
14
15
15
16
17
17
18
18
19
19
21
21
22
23
23
23
23
24
25
26
27
27
27
28
29
29
30
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201416-П2 | 2***2 | Болт крепления щитка картера сцепления | |
| 251104-П2 | 2***2 | Гайка | |
| 252134-П2 | 2***2 | Шайба пружинная | |
| 252134-П2 | 2***2 | Шайба пружинная | |
| 401-3508097-А | 4***А | Чехол троса привода тормоза защитный | |
| 402-3508098 | 4***8 | Серьга промежуточного рычага ручного привода тормоза в сборе | |
| 402-3508145 | 4***5 | Шайба упорная пружины | |
| 402-3508155-Б | 4***Б | Скоба заднего троса | |
| 402-3508156 | 4***6 | Втулка скобы заднего троса | |
| 402-3508190 | 4***0 | Рычаг ручного привода тормоза, разжимной правый | |
| 1 | 2***2 | Заклепка собачки трубчатая | |
| 2 | 4***6 | Пружина собачек ручного рычага тормоза | |
| 3 | 4***0 | Собачка ручного рычага тормоза | |
| 4 | 2***2 | Болт крепления удлинителя к картеру коробки передач, нижний | |
| 5 | 4***9 | Втулка кронштейна ручного рычага тормоза распорная | |
| 6 | 2***2 | Шайба пружинная | |
| 6 | 2***2 | Шайба пружинная | |
| 6 | 2***2 | Шайба пружинная | |
| 6 | 2***2 | Шайба пружинная | |
| 7 | 2***2 | Гайка крепления подушки передней опоры к опорной пластине двигателя | |
| 7 | 2***2 | Гайка крепления подушки передней опоры к опорной пластине двигателя | |
| 8 | 4***7 | Стержень ручного рычага тормоза с рукояткой и тросом в сборе | |
| 9 | 2***3 | Штифт стержня ручного рычага | |
| 10 | 4***2 | Корпус ручного рычага тормоза в сборе | |
| 11 | 4***6 | Шайба корпуса ручного рычага тормоза, уплотнительная | |
| 12 | 4***6 | Втулка скобы промежуточной подвески заднего троса | |
| 13 | 4***6 | Рычаг ручного привода тормоза в сборе промежуточный | |
| 14 | 2***П | Шплинт разводной | |
| 14 | 2***П | Шплинт разводной | |
| 15 | 2***8 | Шайба | |
| 16 | 4***5 | Втулка кронштейна крепления промежуточного рычага распорная | |
| 17 | 3***2 | Шайба оси промежуточного рычага замковая | |
| 18 | 2***2 | Шайба | |
| 19 | 2***8 | Палец толкателя поршня главного цилиндра тормоза | |
| 21 | 2***8 | Гайка | |
| 22 | 4***7 | Кронштейн крепления направляющей трубки троса передний | |
| 23 | 2***8 | Болт крепления направляющей трубки троса | |
| 23 | 2***8 | Болт крепления направляющей трубки троса | |
| 24 | 4***Б | Кронштейн крепления направляющей трубки троса в сборе задний | |
| 25 | 4***А | Трос ручного привода тормоза в сборе передний | |
| 26 | 4***А | Трос ручного привода тормоза задний в сборе | |
| 27 | 2***8 | Палец крепления заднего троса к уравнителю | |
| 28 | 4***5 | Пружина рычага педали акселератора | |
| 29 | 4***6 | Гайка регулировочного наконечника задних тросов ручного привода тормоза | |
| 30 | 4***4 | Палец крепления уравнителя | |
| 31 | 4***А | Уравнитель задних тросов ручного привода в сборе | |
| 32 | 4***8 | Пружина регулировочного наконечника задних тросов ручного привода тормоза | |
| 33 | 4***А | Трос ручного привода тормоза задний в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
