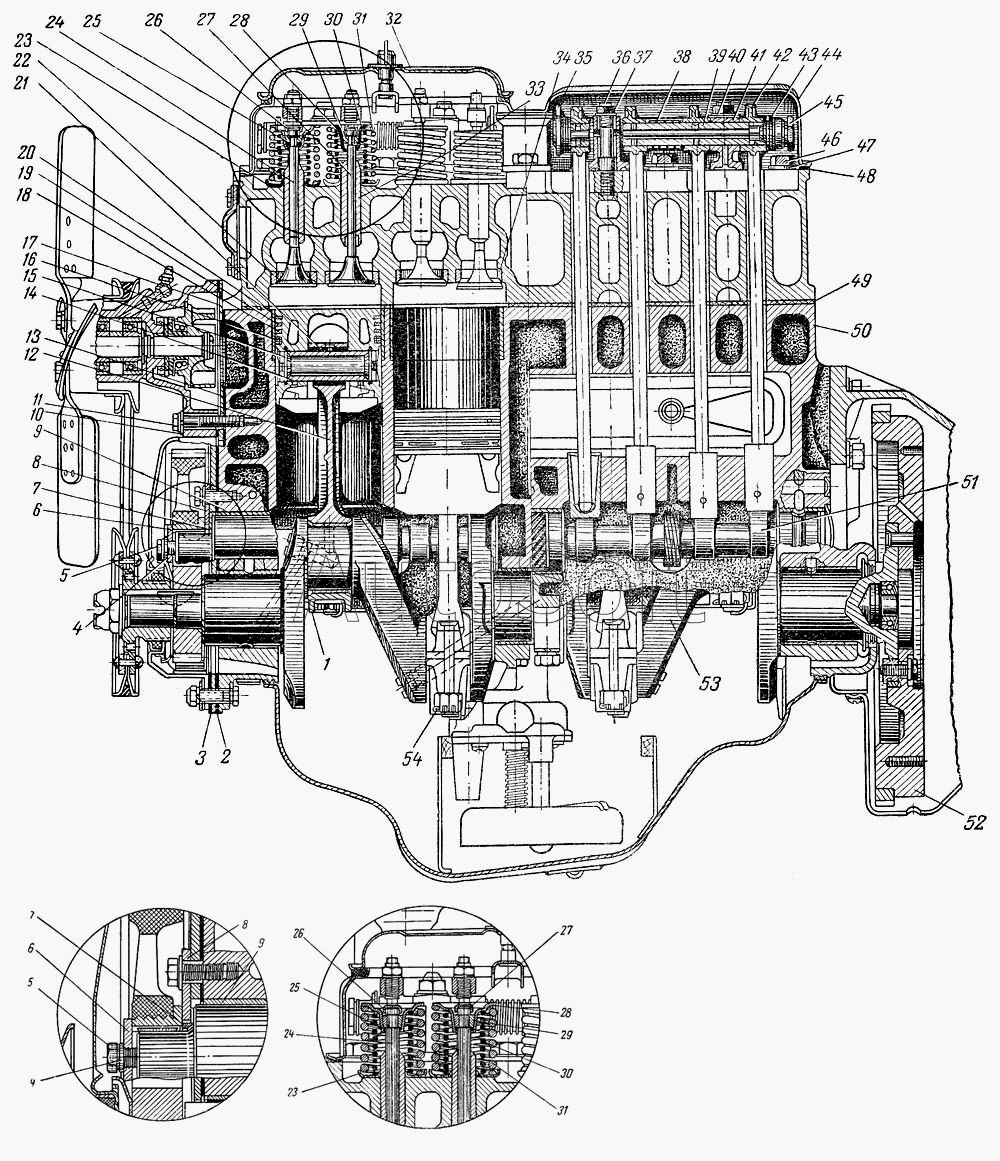

Каталог запасных частей к технике: АЗЛК Москвич-407. Продольный разрез двигателя
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201456-П2 | 2***2 | Болт крепления фартука переднего крыла к планке | |
| 201496-П15 | 2***5 | Болт крепления пластины к блоку большой | |
| 221663-П2 | 2***2 | Винт крепления пластины крышки распределительных шестерен к блоку | |
| 252135-П2 | 2***2 | Шайба пружинная | |
| 252156-П2 | 2***2 | Шайба пружинная | |
| 252176-П2 | 2***2 | Шайба пружинная | |
| 365111-П | 3***П | Шайба уплотнительная болта соединительных муфт колесных цилиндров | |
| 407-1002009 | 4***9 | Блок цилиндров с картером сцепления в сборе | |
| 407-1003271 | 4***1 | Шайба кожуха уплотнительная | |
| 407-1004010 | 4***0 | Поршень и шатун в сборе | |
| 407-1004013-Р3 | 4***3 | Поршень с пальцем, стопорными и поршневыми кольцами, увеличенный на 0,25 мм в сборе | |
| 407-1004013-Р6 | 4***6 | Поршень с пальцем, стопорными и поршневыми кольцами, увеличенный на 0,50 мм в сборе | |
| 407-1004013-Р8 | 4***8 | Поршень с пальцем, стопорными и поршневыми кольцами, увеличенный на 1,00 мм в сборе | |
| 407-1004013-Р9 | 4***9 | Поршень с пальцем, стопорными и поршневыми кольцами, увеличенный на 1,5 мм в сборе | |
| 407-1004014-Р | 4***Р | Поршень с пальцем и стопорными кольцами в сборе | |
| 407-1004014-Р3 | 4***3 | Поршень с пальцем и стопорными кольцами, увеличенный на 0,25 мм в сборе | |
| 407-1004014-Р8 | 4***8 | Поршень с пальцем и стопорными кольцами, увеличенный на 1,00 мм в сборе | |
| 407-1004014-Р9 | 4***9 | Поршень с пальцем и стопорными кольцами, увеличенный на 1,5 мм в сборе | |
| 407-1004024-Р | 4***Р | Комплект поршневых колец (на один поршень) нормального размера | |
| 407-1004024-Р3 | 4***3 | Комплект поршневых колец (на один поршень), увеличенных на 0,25 мм | |
| 407-1004024-Р6 | 4***6 | Комплект поршневых колец (на один поршень), увеличенных на 0,50 мм | |
| 407-1004024-Р8 | 4***8 | Комплект поршневых колец (на один поршень), увеличенных на 1,00 мм | |
| 407-1004024-Р9 | 4***9 | Комплект поршневых колец (на один поршень), увеличенных на 1,5 мм | |
| 407-1004030-Р | 4***Р | Кольцо поршневое компрессионное (нормального размера), для ремонтного использования | |
| 407-1004030-Р3-А | 4***А | Кольцо поршневое компрессионное, увеличенное на 0,25 мм | |
| 407-1004030-Р6 | 4***6 | Кольцо поршневое компрессионное, увеличенное на 0,5 мм | |
| 407-1004030-Р8 | 4***8 | Кольцо поршневое компрессионное, увеличенное на 1,0 мм | |
| 407-1004030-Р9 | 4***9 | Кольцо поршневое компрессионное, увеличенное на 1,5 мм | |
| 407-1004032-Р | 4***Р | Кольцо поршневое компрессионное нижнее, нормального размера, для ремонтного использования | |
| 407-1004032-Р3-4 | 4***4 | Кольцо поршневое компрессионное нижнее, увеличенное на 0,25 мм | |
| 407-1004032-Р6 | 4***6 | Кольцо поршневое компрессионное нижнее, увеличенное на 0,50 мм | |
| 407-1004032-Р8 | 4***8 | Кольцо поршневое компрессионное нижнее, увеличенное на 1,00 мм | |
| 407-1004032-Р9 | 4***9 | Кольцо поршневое компрессионное нижнее, увеличенное на 1,5 мм | |
| 407-1004035-Р | 4***Р | Кольцо поршневое маслосъемное (нормального размера), для ремонтного использования | |
| 407-1004035-Р3-А | 4***А | Кольцо поршневое маслосъемное, увеличенное на 0,25 мм | |
| 407-1004035-Р6 | 4***6 | Кольцо поршневое маслосъемное, увеличенное на 0,50 мм | |
| 407-1004035-Р8 | 4***8 | Кольцо поршневое маслосъемное, увеличенное на 1,00 мм | |
| 407-1004035-Р9 | 4***9 | Кольцо поршневое маслосъемное, увеличенное на 1,5 мм | |
| 407-1004045 | 4***5 | Шатун с крышкой, втулкой, болтами и гайками в сборе | |
| 407-1004054-Р1 | 4***1 | Комплект вкладышей (на один шатун), уменьшенных на 0,05 мм | |
| 407-1004057-Р | 4***Р | Комплект вкладышей (на один шатун) нормального размера | |
| 407-1004057-Р2 | 4***2 | Комплект вкладышей (на один шатун), уменьшенных на 0,25 мм | |
| 407-1004057-Р4 | 4***4 | Комплект вкладышей (на один шатун), уменьшенных на 0,5 мм | |
| 407-1004057-Р5 | 4***5 | Комплект вкладышей (на один шатун), уменьшенных на 0,75 мм | |
| 407-1004057-Р6 | 4***6 | Комплект вкладышей (на один шатун), уменьшенных на 1,00 мм | |
| 407-1004057-Р7 | 4***7 | Комплект вкладышей (на один шатун), уменьшенных на 1,25 мм | |
| 407-1004О14-Р6 | 4***6 | Поршень с пальцем и стопорными кольцами, увеличенный на 0,5 мм в сборе | |
| 407-1007032-РП | 4***П | Втулка клапана направляющая, увеличенная на 0,3 мм | |
| 407-1007054-Р | 4***Р | Толкатель клапана и штанга толкателя (комплект) | |
| 407-1007054-Р1 | 4***1 | Толкатель клапана, увеличенный на 0,125 мм и штанга толкателя (комплект) | |
| 407-1007054-Р2 | 4***2 | Толкатель клапана, увеличенный на 0,25 мм и штанга толкателя (комплект) | |
| 407-1007078-РП | 4***П | Седло впускного клапана, вставное, увеличенное на 0,5 мм | |
| 407-1007080-РП | 4***П | Седло выпускного клапана, вставное, увеличенное на 0,5 мм | |
| 407-1007102-Р | 4***Р | Ось коромысел клапанов (комплект узлов и деталей для замены) | |
| 407-1007210 | 4***0 | Чека стойки оси коромысел клапанов | |
| 1 | 4***5 | Крышка шатуна | |
| 2 | 4***0 | Прокладка пластины | |
| 3 | 4***5 | Пластина крышки распределительных шестерен | |
| 4 | 2***2 | Шайба пружинная | |
| 5 | 3***2 | Болт шестерни распределительного вала | |
| 6 | 3***П | Шайба болта | |
| 7 | 4***6 | Кольцо распределительного вала упорное | |
| 8 | 4***8 | Фланец распределительного вала упорный | |
| 9 | 4***4 | Втулка распределительного вала передняя | |
| 10 | 2***2 | Шайба пружинная | |
| 11 | 2***2 | Болт регулировочной гайки подшипников червяка рулевого управления | |
| 12 | 4***0 | Шатун | |
| 13 | 4***6 | Прокладка пластины | |
| 14 | 4***А | Палец поршневой | |
| 15 | 4***2 | Кольцо поршневого пальца стопорное | |
| 16 | 4***5 | Кольцо поршневое маслосъемное нормального размера | |
| 17 | 4***5 | Пластина корпуса водяного насоса | |
| 18 | 4***2 | Кольцо поршневое компрессионное нижнее, нормального размера | |
| 19 | 4***0 | Кольцо поршневое компрессионное среднее, нормального размера | |
| 20 | 4***5 | Кольцо поршневое компрессионное верхнее, нормального размера | |
| 21 | 4***2 | Втулка шатуна | |
| 22 | 4***0 | Седло выпускного клапана, вставное | |
| 23 | 4***0 | Шайба пружины клапана опорная | |
| 24 | 4***5 | Клапан выпускной | |
| 25 | 4***7 | Шайба тарелки пружины клапана уплотнительная | |
| 26 | 4***7 | Наконечник стержня клапана | |
| 27 | 4***0 | Клапан впускной | |
| 28 | 4***А | Тарелка пружины клапана | |
| 29 | 4***8 | Сухарь клапана | |
| 30 | 4***1 | Пружина клапана внутренняя | |
| 31 | 4***0 | Пружина клапана наружная | |
| 32 | 4***1 | Крышка люка в кожухе головки цилиндров для регулировки клапанов, передняя со шпилькой в сборе | |
| 33 | 4***2 | Втулка клапана направляющая | |
| 34 | 4***8 | Седло впускного клапана, вставное | |
| 35 | 3***2 | Шплинт малой поджимной пружины коромысел, упорный | |
| 36 | 3***П | Шпилька крепления стоек оси коромысел | |
| 37 | 2***2 | Гайка | |
| 38 | 4***0 | Пружина коромысел клапанов подвижная | |
| 39 | 4***2 | Ось коромысел клапанов с заглушкой в сборе | |
| 40 | 2***2 | Шайба пружинная | |
| 41 | 4***6 | Стойка оси коромысел клапанов | |
| 42 | 4***6 | Коромысло впускного и выпускного клапанов II и IV цилиндров | |
| 43 | 4***2 | Пружина коромысел клапанов поджимная, малая | |
| 44 | 4***А | Кожух головки цилиндров в сборе | |
| 45 | 4***8 | Болт соединительных муфт колесных цилиндров | |
| 46 | 3***5 | Болт крепления головки цилиндров к блоку | |
| 47 | 3***8 | Шайба | |
| 48 | 4***0 | Прокладка кожуха | |
| 49 | 4***0 | Прокладка головки цилиндров в сборе | |
| 50 | 4***0 | Блок цилиндров в сборе | |
| 51 | 4***5 | Вал распределительный | |
| 52 | 4***А | Маховик в сборе | |
| 53 | 4***4 | Вал коленчатый с пробками каналов грязеуловителей в сборе | |
| 54 | 2***П | Шплинт разводной |
