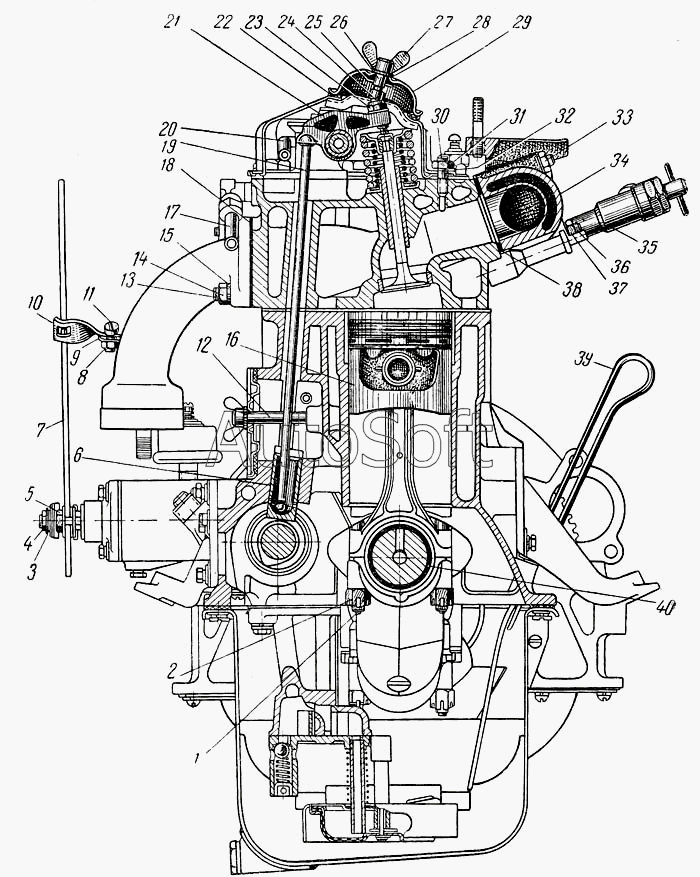

Каталог запасных частей к технике: АЗЛК Москвич-407. Поперечный разрез двигателя
27
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
11
28
29
30
31
32
33
34
35
35
36
37
38
39
40
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252154-П2 | 2***2 | Шайба пружинная | |
| 367032-П | 3***П | Хомут соединительного шланга вентиляции картера в сборе | |
| 367603-П15 | 3***5 | Угольник трубки | |
| 407-1003290 | 4***0 | Крышка люка в кожухе головки цилиндров для регулировки клапанов, задняя со шпилькой в сборе | |
| 407-1004015-Р3-А1 | 4***1 | Поршень, увеличенный на 0,25 мм | |
| 407-1004015-Р6-А1 | 4***1 | Поршень, увеличенный на 0,50 мм | |
| 407-1004015-Р8-А1 | 4***1 | Поршень, увеличенный на 1,00 мм | |
| 407-1004015-Р9-А1 | 4***1 | Поршень, увеличенный на 1,5 мм | |
| 407-1004058-Р1 | 4***1 | Вкладыш шатуна, уменьшенный на 0,05 мм | |
| 407-1004058-Р2 | 4***2 | Вкладыш шатуна, уменьшенный на 0,25 мм | |
| 407-1004058-Р4 | 4***4 | Вкладыш шатуна, уменьшенный на 0,50 мм | |
| 407-1004058-Р5 | 4***5 | Вкладыш шатуна, уменьшенный на 0,75 мм | |
| 407-1004058-Р6 | 4***6 | Вкладыш шатуна, уменьшенный на 1,00 мм | |
| 407-1004058-Р7 | 4***7 | Вкладыш шатуна, уменьшенный на 1,25 мм | |
| 407-1004061 | 4***1 | Болт шатуна с гайкой в сборе (комплект) | |
| 407-1007055-Б-Р1 | 4***1 | Толкатель клапана, увеличенный на 0,125 мм | |
| 407-1007055-Б-Р2 | 4***2 | Толкатель клапана, увеличенный на 0,250 мм | |
| 407-1007100 | 4***0 | Ось коромысел клапанов со стойками и трубкой маслопровода в сборе | |
| 407-1007102-Б | 4***Б | Ось коромысел клапанов с заглушкой в сборе | |
| 407-1008025 | 4***5 | Труба выпускная | |
| 407-1014075-А1 | 4***1 | Шланг вентиляции картера соединительный | |
| 1 | 4***2 | Болт шатуна | |
| 2 | 4***4 | Гайка болта шатуна | |
| 3 | 2***8 | Шайба | |
| 4 | 3***8 | Болт крепления тяги ручного привода к рукоятке валика фильтрующего элемента | |
| 5 | 2***8 | Гайка крепления дополнительного буфера | |
| 6 | 4***Б | Толкатель клапана | |
| 7 | 4***3 | Тяга рукоятки ручного привода фильтрующего элемента | |
| 8 | 2***2 | Гайка | |
| 9 | 4***7 | Направляющая для тяги рукоятки ручного привода фильтрующего элемента - нижняя часть | |
| 10 | 4***6 | Направляющая для тяги рукоятки ручного привода фильтрующего элемента - верхняя часть | |
| 11 | 2***8 | Винт крепления подлокотника переднего сиденья | |
| 12 | 3***5 | Шпилька крепления крышки коробки толкателей к блоку цилиндров в сборе | |
| 13 | 3***5 | Шпилька крепления выпускной трубы | |
| 14 | 2***8 | Гайка | |
| 15 | 2***8 | Шайба | |
| 16 | 4***1 | Поршень | |
| 17 | 4***0 | Трубка подвода масла из магистрали к стойке оси коромысел клапанов | |
| 18 | 4***6 | Прокладка выпускной трубы | |
| 19 | 4***Б | Штанга толкателя | |
| 20 | 4***3 | Трубка маслопровода осей коромысел клапанов соединительная | |
| 21 | 4***6 | Коромысло впускного и выпускного клапанов I и III цилиндров | |
| 22 | 4***0 | Прокладка крышки люка в кожухе головки цилиндров | |
| 23 | 3***П | Контргайка нажимного болта | |
| 24 | 4***2 | Болт коромысла клапана нажимной (регулировочный) | |
| 25 | 2***П | Шплинт | |
| 26 | 3***П | Шайба специальная шпильки крепления крышки клапанной коробки : | |
| 27 | 3***5 | Шпилька с барашком в сборе крепления крышки люка в кожухе головки цилиндров | |
| 28 | 4***0 | Кольцо крепления проводов | |
| 29 | 4***3 | Крышка люка в кожухе головки цилиндров для регулировки клапанов с кронштейном для крепления пружины в сборе | |
| 30 | 3***5 | Шпилька крепления кожуха | |
| 31 | 2***8 | Гайка | |
| 32 | 2***2 | Шайба пружинная плоская, с внутренним зубом | |
| 33 | 2***8 | Шайба | |
| 34 | 4***5 | Труба впускная | |
| 35 | 4***0 | Кран отбора горячей воды из системы охлаждения двигателя к радиатору отопителя кузова | |
| 35 | К***А | Кран отбора горячей воды из системы охлаждения двигателя к радиатору отопителя кузова | |
| 36 | 3***5 | Шпилька крепления впускной трубы к головке цилиндров | |
| 37 | 2***8 | Гайка | |
| 38 | 4***6 | Прокладка между впускной трубой и головкой цилиндров | |
| 39 | 4***0 | Указатель уровня масла с уплотнительной шайбой в сборе | |
| 40 | 4***8 | Вкладыш шатуна, стандартного размера |
