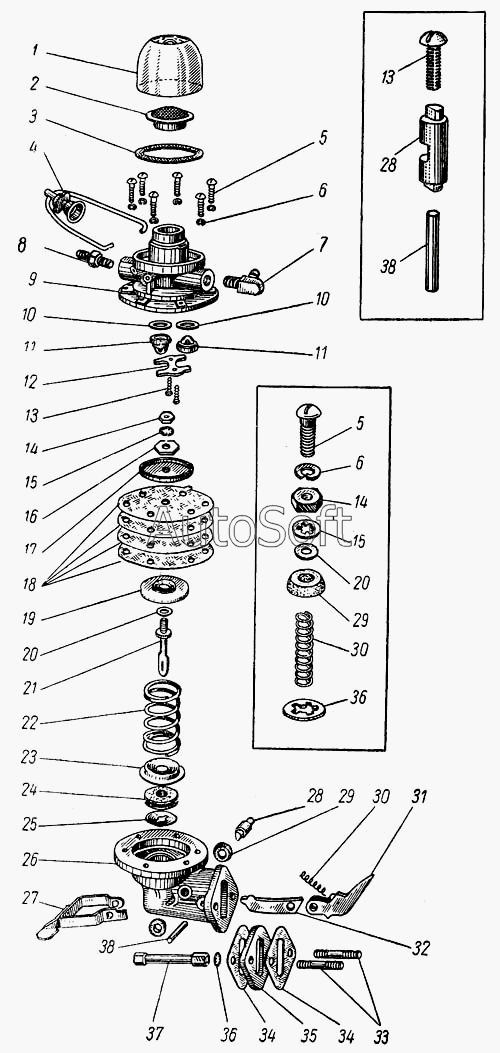

Каталог запасных частей к технике: АЗЛК Москвич-407. Бензиновый насос
28
28
18
19
20
20
21
22
23
24
25
26
27
17
29
29
30
30
31
32
33
34
34
35
36
36
37
38
38
7
1
2
3
4
5
5
6
6
8
9
10
10
11
11
12
13
13
14
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-1106015-Б | 4***Б | Головка бензинового насоса в сборе | |
| 402-1106010 | 4***0 | Насос бензиновый в сборе | |
| 402-1106090-Б | 4***Б | Корпус насоса в сборе | |
| 402-1106108-Б | 4***Б | Тяга рычага | |
| 402-1106140 | 4***0 | Диафрагма насоса в сборе | |
| 1 | 4***А | Стакан отстойника насоса | |
| 2 | 4***5 | Фильтр бензинового насоса в сборе | |
| 3 | 4***8 | Прокладка стакана отстойника бензинового насоса | |
| 4 | 4***2 | Коромысло отстойника бензинового насоса в сборе | |
| 5 | 2***8 | Винт крепления тяга к соединительной оси | |
| 6 | 2***2 | Шайба пружинная | |
| 7 | 3***2 | Угольник конечный трубки от бензонасоса к карбюратору | |
| 8 | 3***8 | Ниппель трубки от гибкого шланга к бензиновому насосу | |
| 9 | 4***Б | Головка бензинового насоса | |
| 10 | 4***5 | Прокладка клапана бензинового насоса | |
| 11 | 4***0 | Клапан бензинового насоса в сборе | |
| 12 | 4***6 | Держатель клапанов бензинового насоса | |
| 13 | 2***8 | Винт крепления держателя клапанов бензинового насоса | |
| 14 | 2***8 | Гайка | |
| 15 | 2***2 | Шайба пружинная зубчатая | |
| 16 | 4***Б | Шайба диафрагмы бензинового насоса предохранительная | |
| 17 | 4***Б | Шайба диафрагмы бензинового насоса верхняя | |
| 18 | 4***2 | Диафрагма бензинового насоса | |
| 19 | 4***Б | Шайба диафрагмы бензинового насоса нижняя | |
| 20 | 3***П | Шайба диафрагмы бензинового насоса уплотнительная | |
| 21 | 4***Б | Тяга диафрагмы бензинового насоса | |
| 22 | 4***А | Пружина диафрагмы бензинового насоса | |
| 23 | 4***3 | Держатель уплотнителя тяги диафрагмы бензинового насоса | |
| 24 | 4***4 | Уплотнитель тяги диафрагмы бензинового насоса | |
| 25 | 4***5 | Шайба уплотнителя тяги диафрагмы | |
| 26 | 4***4 | Корпус насоса | |
| 27 | 4***2 | Рычаг ручного привода насоса в сборе | |
| 28 | 4***8 | Валик ручного привода насоса | |
| 29 | 4***0 | Уплотнитель валика ручного привода бензинового насоса | |
| 30 | 4***8 | Пружина рычага привода бензинового насоса | |
| 31 | 4***Б | Рычаг привода насоса | |
| 32 | 4***Б | Рычаг тяги диафрагмы бензинового насоса | |
| 33 | 2***П | Шпилька крепления впускной трубы к выпускному коллектору | |
| 34 | 4***0 | Прокладка бензинового насоса к блоку цилиндров | |
| 35 | 4***5 | Прокладка бензинового насоса теплоизоляционная | |
| 36 | 2***2 | Шайба пружинная плоская, с внутренним зубом | |
| 37 | 4***5 | Гайка специальная длинная | |
| 38 | 4***Б | Ось рычага привода бензинового насоса |
