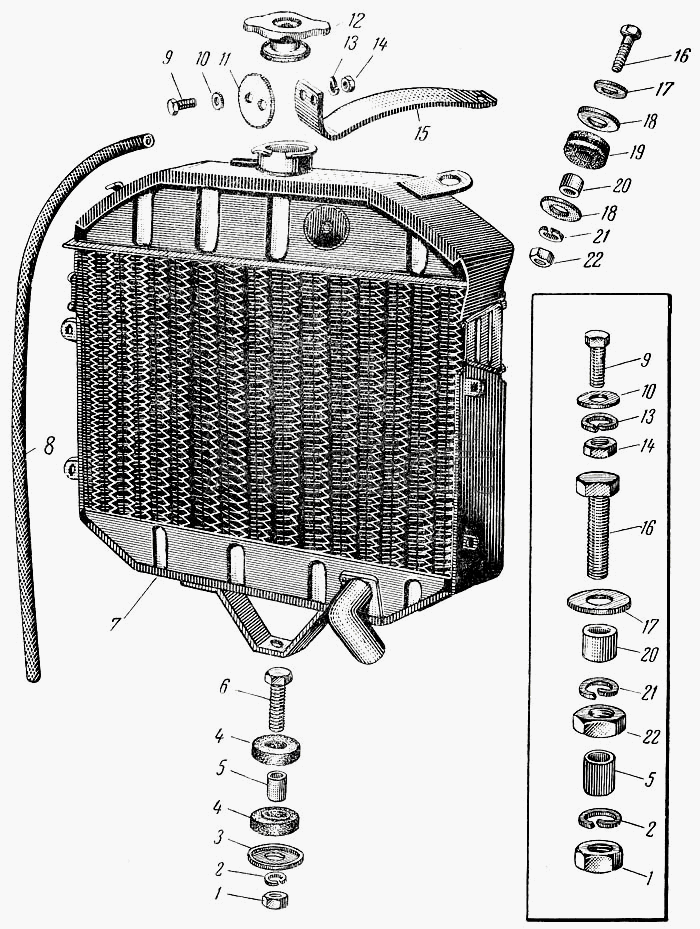

Каталог запасных частей к технике: АЗЛК Москвич-407. Радиатор
10
10
22
22
21
21
20
20
19
18
18
17
17
16
16
15
14
14
13
13
12
11
9
9
8
7
6
5
5
4
4
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 402-1301008-А | 4***А | Радиатор с каркасом, со сливной трубкой и с пробкой горловины в сборе | |
| 407-1301005 | 4***5 | Радиатор с жалюзи, со сливной трубкой и с пробкой в сборе | |
| 407-1301008 | 4***8 | Радиатор с каркасом, со сливной трубкой и с пробкой горловины в сборе | |
| 407-1301100 | 4***0 | Каркас радиатора в сборе | |
| 1 | 2***2 | Гайка | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 4***0 | Шайба опорная подушки подвески радиатора | |
| 4 | 4***5 | Подушка подвески радиатора | |
| 5 | 4***8 | Втулка болта нижнего крепления радиатора | |
| 6 | 2***2 | Болт нижнего крепления радиатора | |
| 7 | 4***5 | Остов радиатора с верхним и нижним бачками, патрубками, горловиной и сливной трубкой в сборе | |
| 8 | 4***3 | Трубка сливная | |
| 9 | 2***8 | Болт крепления кронштейна | |
| 10 | 2***8 | Шайба | |
| 11 | 4***8 | Шайба верхнего кронштейна радиатора | |
| 12 | 4***0 | Пробка радиатора в сборе | |
| 13 | 2***2 | Шайба пружинная | |
| 14 | 2***8 | Гайка | |
| 15 | 4***5 | Кронштейн верхнего крепления радиатора | |
| 16 | 2***8 | Болт крепления радиатора к верхнему кронштейну | |
| 17 | 2***2 | Шайба | |
| 18 | 3***8 | Шайба амортизатора | |
| 19 | 4***2 | Втулка уплотнительная | |
| 20 | 4***6 | Втулка поперечины задней опоры двигателя распорная | |
| 21 | 2***2 | Шайба пружинная | |
| 22 | 2***8 | Гайка |
