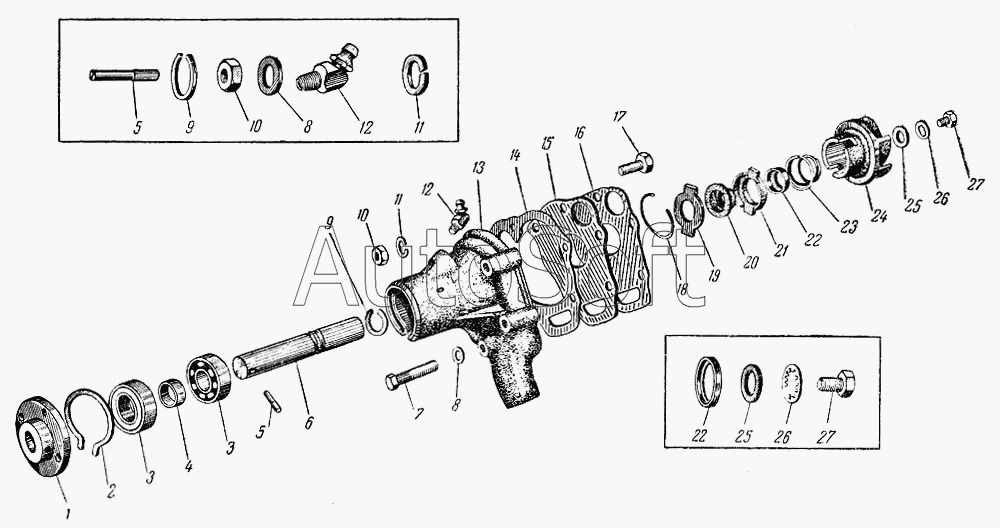

Каталог запасных частей к технике: АЗЛК Москвич-407. Центробежный насос системы охлаждения
1
2
3
3
4
5
5
6
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
25
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252155-П2 | 2***2 | Шайба пружинная | |
| 401-1307030-Б1 | 4***1 | Крыльчатка насоса с сальником в сборе | |
| 401-1307031-Р | 4***Р | Сальник насоса (комплект деталей) | |
| 402-1307010 | 4***0 | Насос водяной в сборе | |
| 402-1307022 | 4***2 | Валик водяного насоса со стопорным кольцом в сборе | |
| 1 | 4***4 | Ступица шкива водяного насоса и вентилятора | |
| 2 | 4***8 | Кольцо подшипника стопорное | |
| 3 | 4***7 | Подшипник насоса 20703-А | |
| 4 | 4***6 | Втулка подшипника водяного насоса распорная | |
| 5 | 3***П | Штифт | |
| 6 | 4***3 | Валик водяного насоса | |
| 7 | 2***2 | Болт регулировочной гайки подшипников червяка рулевого управления | |
| 8 | 3***П | Шайба специальная, плоская | |
| 9 | 4***9 | Кольцо стопорное подшипников | |
| 10 | 2***5 | Гайка | |
| 11 | 2***2 | Шайба пружинная | |
| 12 | 3***8 | Пресс-масленка резьбового пальца задней рессоры | |
| 13 | 4***5 | Корпус водяного насоса | |
| 14 | 4***8 | Прокладка корпуса насоса | |
| 15 | 4***5 | Пластина корпуса водяного насоса | |
| 16 | 4***6 | Прокладка пластины | |
| 17 | 2***8 | Болт крепления водяного насоса к пластине | |
| 18 | 4***2 | Кольцо сальника крыльчатки стопорное | |
| 19 | 4***2 | Шайба сальника ОК-2052-А крыльчатки уплотняющая | |
| 20 | 4***А | Манжета сальника крыльчатки | |
| 21 | 4***Б | Обойма сальника крыльчатки | |
| 22 | 4***Б | Кольцо манжеты сальника крыльчатки | |
| 23 | 4***Б | Пружина сальника крыльчатки упорная | |
| 24 | 4***1 | Крыльчатка насоса | |
| 25 | 3***8 | Шайба специальная | |
| 26 | 2***8 | Шайба | |
| 27 | 2***8 | Болт крепления кронштейна фонаря |
