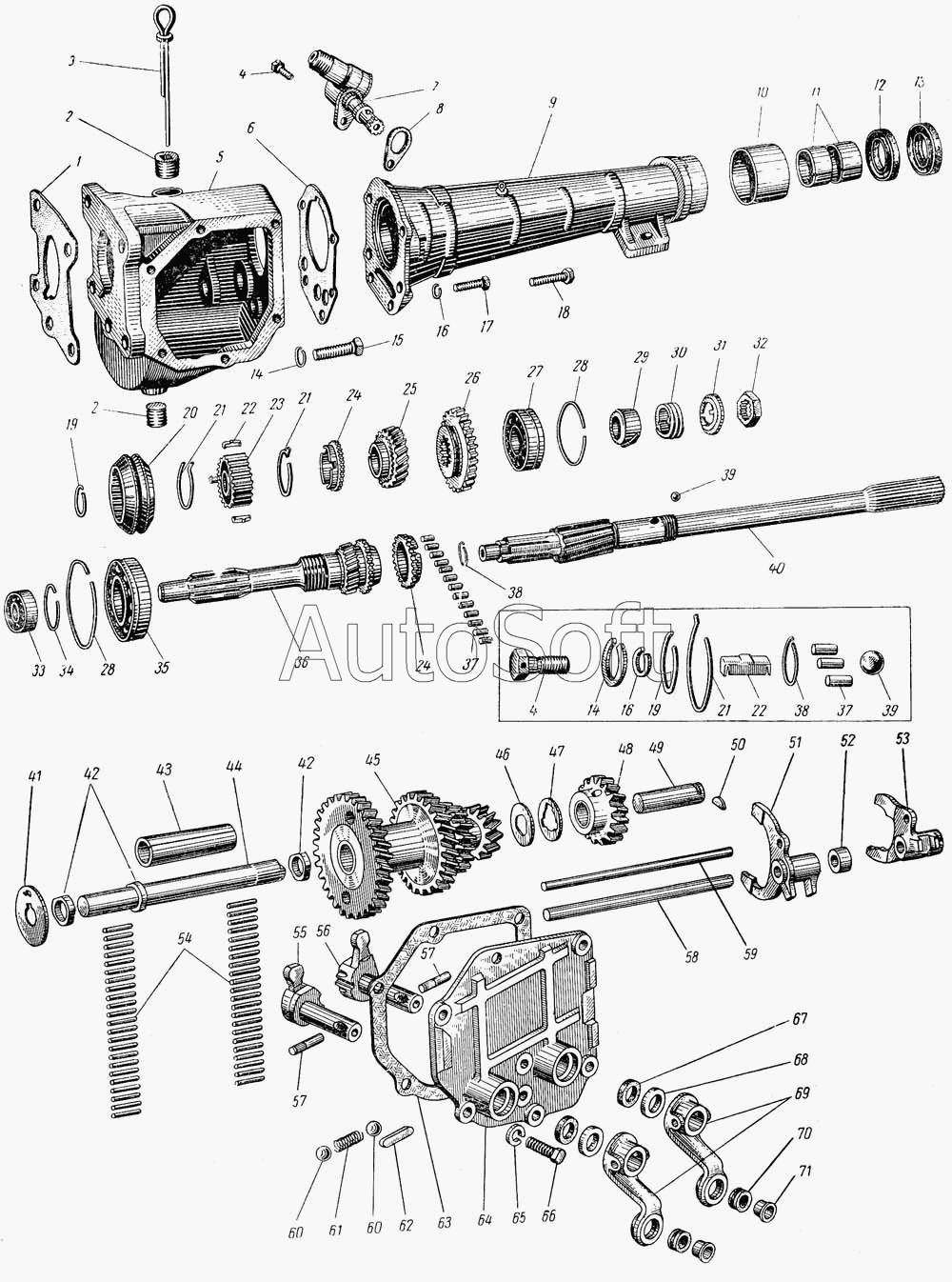

Каталог запасных частей к технике: АЗЛК Москвич-407. Коробка передач трехступенчатая
40
50
49
48
47
46
45
44
43
42
42
41
51
39
39
38
38
37
37
36
35
34
33
32
31
61
71
70
69
68
67
66
65
64
63
62
30
60
60
59
58
57
57
56
55
54
53
52
10
9
8
7
6
5
4
4
3
2
2
1
10
20
29
28
28
28
27
26
25
24
24
23
22
22
21
21
21
19
19
18
17
16
16
15
14
14
13
12
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252000-П | 2***П | Шайба сухаря вилки заднего хода | |
| 258038-П | 2***П | Шплинт разводной | |
| 400-1009056 | 4***6 | Шайба уплотнительная указателя уровня масла | |
| 401-1701025 | 4***5 | Вал коробки передач первичный в сборе | |
| 401-1701084 | 4***4 | Втулка промежуточной шестерни заднего хода | |
| 401-1701154 | 4***4 | Муфта синхронизатора со ступицей в сборе (комплект) | |
| 401-1702008 | 4***8 | Крышка картера коробки передач с рычагами боковая в сборе | |
| 402-1700010-Б | 4***Б | Коробка передач в сборе | |
| 402-1701200-А1 | 4***1 | Удлинитель картера коробки передач в сборе | |
| 402-1701229-А | 4***А | Грязеотражатель сальника вторичного вала коробки передач, | |
| 407-3802834 | 4***4 | Шестерня привода спидометра | |
| 1 | 4***8 | Прокладка коробки передач передняя | |
| 2 | 2***П | Пробка картера коробки передач | |
| 3 | 4***0 | Указатель уровня масла в картере коробки передач в сборе | |
| 4 | 2***2 | Болт крепления редуктора привода спидометра | |
| 5 | 4***5 | Картер коробки передач | |
| 6 | 4***3 | Прокладка удлинителя | |
| 7 | 4***0 | Редуктор привода спидометра в сборе | |
| 8 | 4***7 | Прокладка редуктора привода спидометра | |
| 9 | 4***1 | Удлинитель картера коробки передач со втулкой в сборе | |
| 10 | 4***1 | Удлинитель картера коробки передач со втулкой в сборе | |
| 10 | 4***8 | Грязеотражатель удлинителя | |
| 11 | 4***5 | Втулка заднего подшипника вторичного вала | |
| 12 | 4***0 | Сальник вторичного вала в сборе | |
| 13 | 4***А | Сальник вторичного вала задний в сборе | |
| 14 | 2***2 | Шайба пружинная | |
| 15 | 2***5 | Болт крепления верхней части картера сцепления к блоку цилиндров | |
| 16 | 2***2 | Шайба пружинная | |
| 17 | 2***2 | Болт крепления отводящего патрубка водяной рубашки головки цилиндров | |
| 18 | 2***2 | Болт крепления удлинителя к картеру коробки передач, нижний | |
| 19 | 4***8 | Кольцо ступицы синхронизатора стопорное | |
| 20 | 4***5 | Муфта синхронизатора | |
| 21 | 4***А | Пружина синхронизатора | |
| 22 | 4***1 | Сухарь синхронизатора | |
| 23 | 4***5 | Ступица синхронизатора | |
| 24 | 4***4 | Кольцо синхронизатора блокирующее | |
| 25 | 4***4 | Шестерня второй передачи вторичного вала | |
| 26 | 4***2 | Шестерня первой передачи и заднего хода вторичного вала | |
| 27 | 4***0 | Подшипник вторичного вала средний 50305 | |
| 28 | 4***8 | Кольцо заднего подшипника первичного вала коробки передач упорное | |
| 28 | 4***8 | Кольцо заднего подшипника первичного вала коробки передач упорное | |
| 29 | 4***8 | Втулка среднего подшипника вторичного вала упорная | |
| 30 | 4***3 | Шестерня привода спидометра ведущая | |
| 31 | 4***6 | Шайба гайки крепления среднего подшипника вторичного вала стопорная | |
| 32 | 4***4 | Гайка крепления среднего подшипника вторичного вала | |
| 33 | 4***1 | Подшипник первичного вала коробки передач, передний | |
| 34 | 4***4 | Кольцо заднего подшипника первичного вала коробки передач стопорное | |
| 35 | 4***2 | Подшипник первичного вала коробки передач задний 150206 | |
| 36 | 4***0 | Вал коробки передач первичный | |
| 37 | 4***0 | Ролик переднего подшипника вторичного вала | |
| 38 | 4***2 | Кольцо сухаря запорное | |
| 39 | 2***П | Шарик, фиксирующий ведущую шестерню привода спидометра на вторичном валу коробки передач | |
| 40 | 4***5 | Вал коробки передач вторичный | |
| 41 | 4***0 | Шайба упорная блока шестерен промежуточного вала коробки передач передняя | |
| 42 | 4***4 | Кольцо упорное подшипника | |
| 43 | 4***8 | Трубка блока шестерен распорная | |
| 44 | 4***Д | Ось блока шестерен | |
| 45 | 4***0 | Блок шестерен промежуточного вала | |
| 46 | 4***9 | Шайба блока шестерен промежуточная упорная | |
| 47 | 4***4 | Шайба блока шестерен упорная задняя | |
| 48 | 4***0 | Шестерня заднего хода промежуточная в сборе | |
| 49 | 4***А | Ось промежуточной шестерни заднего хода | |
| 50 | 4***3 | Шпонка оси | |
| 51 | 4***0 | Вилка переключения второй и третьей передач | |
| 52 | 4***2 | Втулка вилок переключения передач распорная | |
| 53 | 4***4 | Вилка переключения первой передачи и заднего хода | |
| 54 | 4***2 | Игла подшипника блока шестерен | |
| 55 | 4***1 | Кулак переключения второй и третьей передач | |
| 56 | 4***5 | Кулак переключения первой передачи и заднего хода | |
| 57 | 3***П | Штифт рычага переключения передач | |
| 58 | 4***1 | Стержень вилок переключения передач нижний | |
| 59 | 4***5 | Стержень вилок переключения передач верхний | |
| 60 | 2***П | Шарик | |
| 61 | 4***А | Пружина фиксатора рычага переключения | |
| 62 | 4***6 | Замок кулаков переключения передач | |
| 63 | 4***0 | Прокладка боковой крышки коробки передач | |
| 64 | 4***0 | Крышка картера коробки передач с корпусом фиксатора боковая в сборе | |
| 65 | 2***2 | Шайба пружинная | |
| 66 | 2***2 | Болт крепления крышки распределительных шестерен к блоку длинный | |
| 67 | 4***А | Сальник боковой крышки | |
| 68 | 4***9 | Обойма сальника боковой крышки | |
| 69 | 4***0 | Рычаг кулака переключения передач в сборе | |
| 70 | 4***4 | Втулка рычагов | |
| 71 | 4***6 | Гильза втулки рычага переключателя передач |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
