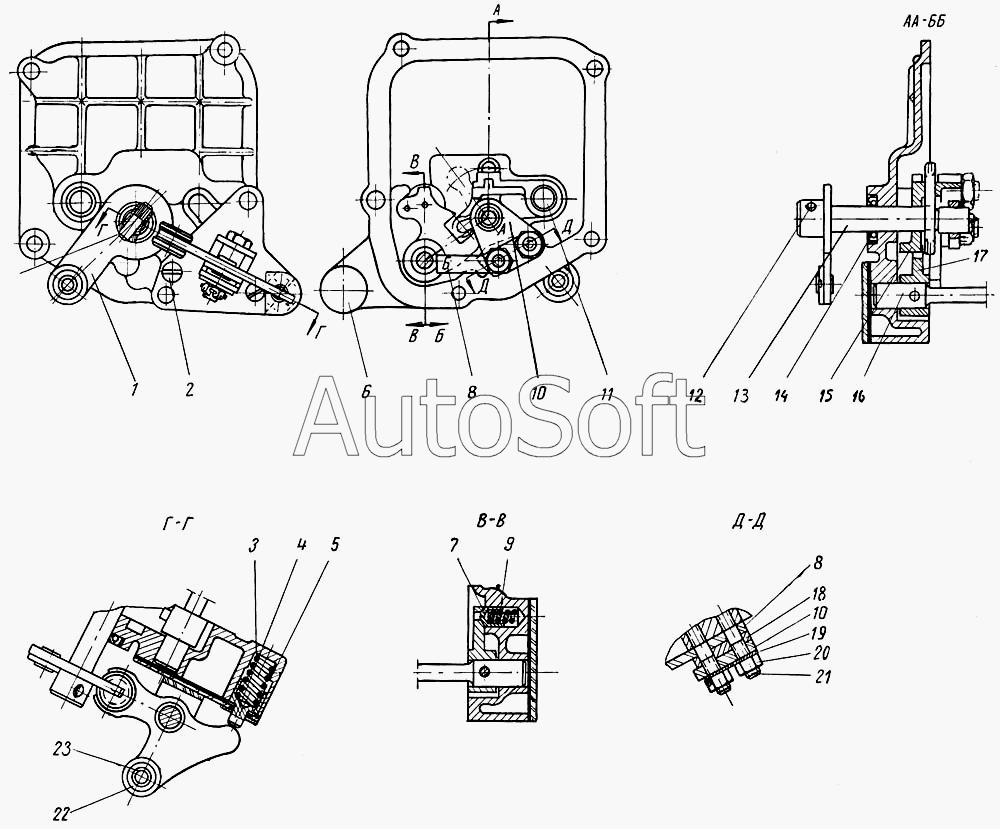

Каталог запасных частей к технике: АЗЛК Москвич-407. Механизм переключения четырехступенчатой коробки передач
11
23
22
21
20
19
18
17
16
15
14
13
12
10
10
9
8
8
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 407-1702035 | 4***5 | Фиксатор заднего хода (цилиндр) | |
| 407-1702047 | 4***7 | Рычаг переключения заднего хода с валом в сборе | |
| 407-1702094 | 4***4 | Вилка переключения заднего хода в сборе | |
| 1 | 4***3 | Рычаг переключателя передач с гильзой и втулкой в сборе | |
| 2 | 2***8 | Винт крепления корпуса наружного сальника подшипника полуоси | |
| 3 | 4***4 | Пружина упора включения заднего хода | |
| 4 | 4***3 | Упор включения заднего хода | |
| 5 | 4***7 | Прокладка упора регулировочная | |
| 6 | 4***2 | Крышка картера коробки передач в сборе, боковая | |
| 8 | 4***9 | Упор рычага включения заднего хода | |
| 9 | 4***А | Пружина фиксатора рычага переключения | |
| 10 | 4***8 | Кронштейн вала переключателя | |
| 11 | 4***2 | Стержень замка вилок переключения передач направляющий | |
| 12 | 3***П | Штифт рычага переключения заднего хода | |
| 13 | 4***2 | Переключатель передач в сборе | |
| 14 | 4***0 | Сальник боковой крышки с пружиной в сборе | |
| 15 | 4***1 | Замок вилок переключения передач и заднего хода | |
| 16 | 4***8 | Вал рычага переключения заднего хода | |
| 17 | 4***9 | Рычаг переключения заднего хода | |
| 18 | 4***1 | Пластина кронштейна переключателя, промежуточная | |
| 19 | 4***2 | Пластина стопорная | |
| 20 | 2***5 | Гайка | |
| 21 | 2***2 | Шпилька крепления кронштейна вала переключателя | |
| 22 | 4***4 | Втулка рычагов | |
| 23 | 4***6 | Гильза втулки рычага переключателя передач |
