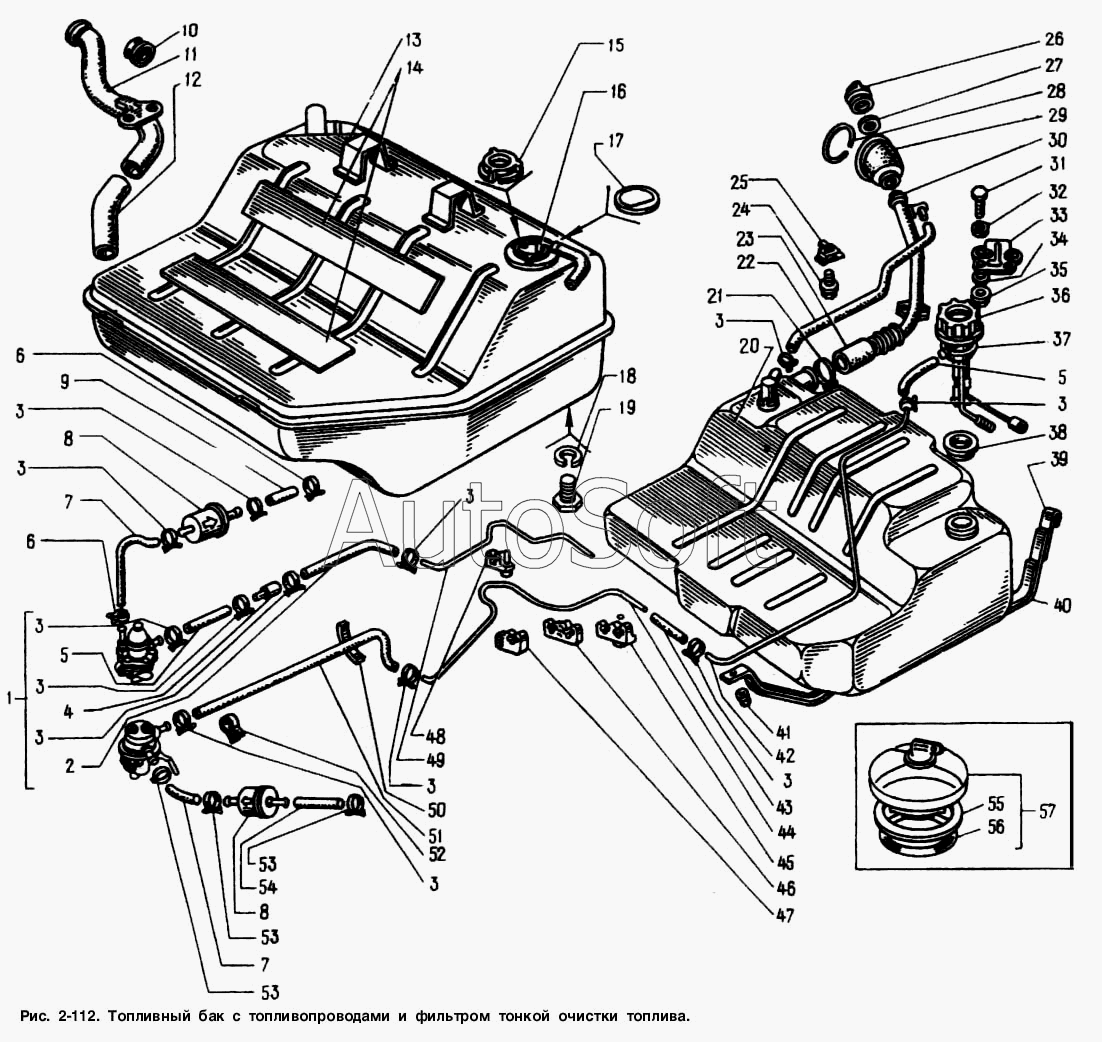

Каталог запасных частей к технике: АЗЛК Москвич-2141 (1998). Топливный бак с топливопроводами и фильтром тонкой очистки топлива
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М8 | |
| 2 | 2***6 | Шланг переходника | |
| 3 | 2***4 | Хомут 18 в сборе | |
| 4 | 3***0 | Хомут 18 в сборе | |
| 5 | 2***4 | Шланг | |
| 6 | 2***6 | Хомут в сборе | |
| 7 | 1***0 | Рукав от топливного насоса | |
| 8 | 2***2 | Фильтр тонкой очистки в сборе | |
| 9 | 2***0 | Рукав подводящий к карбюратору | |
| 10 | 2***2 | Пробка бака в сборе (металлический бак и детали, с которыми он устанавливается) | |
| 11 | 2***0 | Труба наливная бака в сборе (металлический бак и детали, с которыми он устанавливается) | |
| 12 | 2***0 | Шланг соединительный (металлический бак и детали, с которыми он устанавливается) | |
| 13 | 2***0 | Бак топливный в сборе (металлический бак и детали, с которыми он устанавливается) | |
| 14 | 2***0 | Прокладка бака (металлический бак и детали, с которыми он устанавливается) | |
| 15 | 2***7 | Замок крепления датчика (металлический бак и детали, с которыми он устанавливается) | |
| 16 | 1***0 | Датчик указателя уровня топлива в сборе (металлический бак и детали, с которыми он устанавливается) | |
| 16 | 2***0 | Датчик указателя уровня топлива в сборе | |
| 17 | 2***0 | Уплотнитель фланца (металлический бак и детали, с которыми он устанавливается) | |
| 18 | 2***1 | Прокладка сливной пробки | |
| 19 | 3***9 | Пробка М10 (металлический бак и детали, с которыми он устанавливается) | |
| 20 | 2***0 | Бак топливный в сборе (пластмассовый бак и детали, с которыми он устанавливается) | |
| 21 | 3***5 | Хомут 62 в сборе | |
| 22 | 2***2 | Трубка воздушная | |
| 23 | 2***0 | Шланг соединительный | |
| 24 | 3***4 | Болт М8х25 с несъемной шайбой | |
| 25 | 3***6 | Гайкодержатель с гайкой М8 в сборе | |
| 26 | 2***0 | Пробка бака в сборе | |
| 27 | 2***6 | Прокладка уплотнителя трубы | |
| 28 | 2***8 | Кольцо распорное уплотнителя | |
| 29 | 2***0 | Уплотнитель трубы | |
| 30 | 2***1 | Труба наливная бака в сборе | |
| 31 | 2***9 | Болт М6х20 | |
| 32 | 2***9 | Шайба 6 увеличенная | |
| 33 | 2***5 | Кронштейн крепления наливной трубы (пластмассовый бак и детали, с которыми он устанавливается) | |
| 34 | 2***0 | Прокладка крепления трубы | |
| 35 | 3***9 | Гайка М6 фланцевая самостопорящаяся | |
| 36 | 2***9 | Фланец крепления датчика (пластмассовый бак и детали, с которыми он устанавливается) | |
| 37 | 1***7 | Датчик указателя уровня топлива в сборе | |
| 37 | 2***0 | Датчик указателя уровня топлива в сборе (пластмассовый бак и детали, с которыми он устанавливается) | |
| 38 | 2***4 | Уплотнитель фланца (пластмассовый бак и детали, с которыми он устанавливается) | |
| 39 | 2***1 | Хомут крепления бака | |
| 40 | 2***0 | Прокладка | |
| 41 | 3***9 | Гайка М8 фланцевая самостопорящаяся | |
| 42 | 2***9 | Трубка топливопровода задняя | |
| 43 | 2***0 | Шланг соединительный | |
| 44 | 2***8 | Трубка топливопровода передняя | |
| 45 | 2***0 | Скоба крепления трубопроводов | |
| 46 | 2***4 | Скоба крепления трубопроводов | |
| 47 | 2***6 | Скоба крепления бензотрубки | |
| 48 | 2***0 | Скоба крепления трубопроводов | |
| 49 | 2***8 | Трубка топливопровода передняя | |
| 50 | 2***2 | Хомут крепления шлангов | |
| 51 | 2***8 | Шланг подводящий к топливному насосу | |
| 52 | 4***Б | Скоба крепления трубки | |
| 53 | 9***9 | Хомут 15 в сборе | |
| 54 | 2***2 | Рукав подводящий к карбюратору | |
| 55 | 2***6 | Кольцо уплотнительное пробки (пробка бака с замком и детали, с которыми она устанавливается) | |
| 56 | 2***0 | Прокладка пробки (пробка бака с замком и детали, с которыми она устанавливается) | |
| 57 | 2***0 | Пробка бака с замком в сборе (пробка бака с замком и детали, с которыми она устанавливается) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
