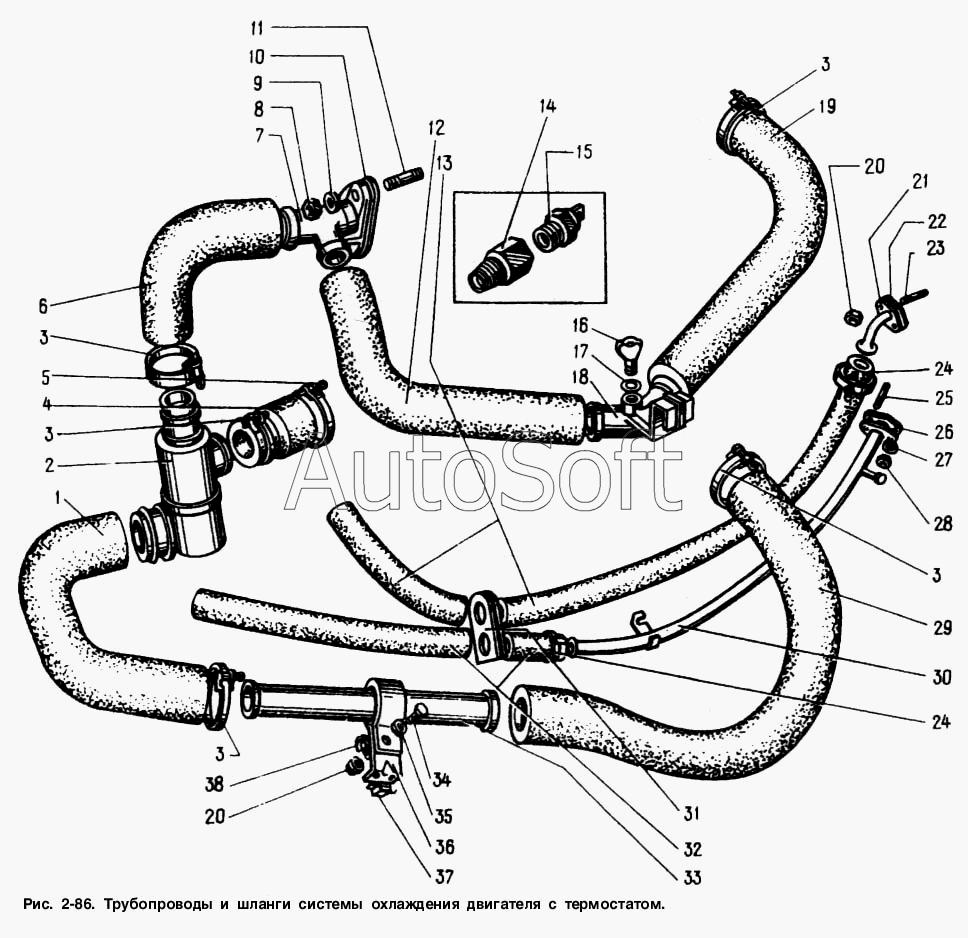

Каталог запасных частей к технике: АЗЛК Москвич-2141 (1998). Трубопроводы и шланги системы охлаждения двигателя с термостатом
29
20
21
22
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
38
10
2
2
3
4
5
6
7
8
9
1
11
12
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Рукав подводящий правый | |
| 2 | 2***0 | Термостат в сборе | |
| 2 | 2***0 | Термостат в сборе | |
| 3 | 3***0 | Хомут 45 в сборе | |
| 4 | 2***0 | Шланг подводящий водяного насоса | |
| 5 | 3***2 | Хомут 50 в сборе | |
| 6 | 2***6 | Шланг перепускной термостата | |
| 7 | 2***4 | Патрубок выпускной водяной рубашки | |
| 8 | 1***1 | Гайка М8 | |
| 9 | 1***3 | Шайба 8 пружинная коническая | |
| 10 | 2***7 | Прокладка патрубка | |
| 11 | 1***1 | Шпилька М8х25 | |
| 12 | 2***0 | Рукав отводящий правый | |
| 13 | 2***0 | Шланг отопителя подводящий | |
| 14 | 2***6 | Штуцер переходной датчика | |
| 15 | 2***0 | Датчик указателя температуры воды в сборе | |
| 15 | Т***Э | Датчик указателя температуры воды в сборе | |
| 16 | 2***3 | Пробка сливная радиатора | |
| 17 | 2***1 | Прокладка пробки | |
| 18 | 2***6 | Патрубок переходной | |
| 19 | 2***1 | Рукав отводящий левый | |
| 20 | 3***9 | Гайка М6 фланцевая самостопорящаяся | |
| 21 | 2***2 | Труба подводящая радиатора отопителя в сборе | |
| 22 | 2***2 | Прокладка подводящей трубы радиатора отопителя | |
| 22 | 2***8 | Прокладка подводящей трубы радиатора отопителя | |
| 23 | 1***1 | Шпилька М6х14 | |
| 24 | 3***8 | Хомут 26 в сборе | |
| 25 | 1***1 | Шпилька М6х14 | |
| 26 | 2***0 | Прокладка фланца отводящей трубы радиатора отопителя | |
| 27 | 1***3 | Шайба 6 пружинная коническая | |
| 28 | 1***1 | Гайка М6 | |
| 29 | 2***1 | Рукав подводящий левый | |
| 30 | 2***0 | Труба отводящая радиатора отопителя в сборе | |
| 31 | 2***4 | Втулка уплотнительная шлангов отопителя | |
| 32 | 2***1 | Шланг отопителя отводящий задний | |
| 33 | 2***6 | Труба соединительная | |
| 34 | 4***3 | Болт М6х14 | |
| 35 | 2***9 | Шайба 6 | |
| 36 | 2***8 | Кронштейн крепления трубы | |
| 37 | 3***4 | Гайкодержатель с гайкой М6 в сборе | |
| 38 | 3***5 | Болт М6х16 с несъемной шайбой в сборе |
