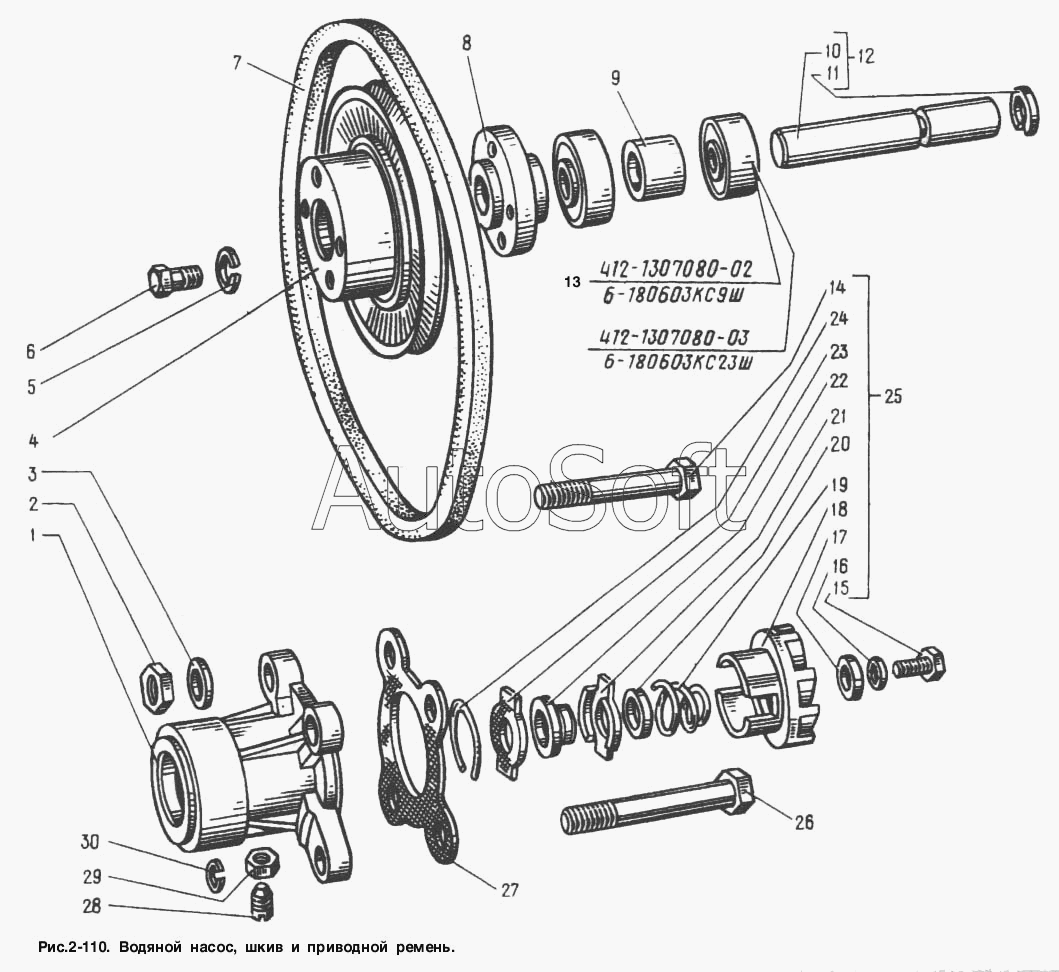

Каталог запасных частей к технике: АЗЛК Москвич-2141 (1998). Водяной насос, шкив и приводной ремень
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2101-1004045 | 2***5 | Насос водяной в сборе | |
| 412-1307010-12 | 4***2 | Насос водяной в сборе | |
| 412-1307080-03 | 4***3 | Подшипник насоса (взаимозаменяемые с 412-1307080-02, 6-180603КС9Ш, 412-1307080-03) | |
| 1 | 6***Ш | Корпус насоса в сборе | |
| 2 | 4***0 | Корпус водяного насоса в сборе | |
| 3 | 2***9 | Шайба 8 пружинная | |
| 4 | 2***9 | Шайба 8 | |
| 5 | 4***1 | Шкив вентилятора | |
| 6 | 2***9 | Болт М6х12 | |
| 7 | 2***9 | Болт М6х12 | |
| 8 | 4***0 | Ремень привода вентилятора | |
| 9 | 4***4 | Втулка распорная подшипников | |
| 10 | 4***0 | Втулка распорная подшипников | |
| 11 | 4***0 | Валик водяного насоса | |
| 12 | 4***9 | Кольцо стопорное подшипников | |
| 13 | 4***0 | Подшипник насоса (взаимозаменяемые с 6-180603КС9Ш, 412-1307080-03, 6-180603КС23Ш) | |
| 13 | 4***2 | Подшипник насоса (взаимозаменяемые с 412-1307080-02, 412-1307080-03, 6-180603КС23Ш) | |
| 14 | 6***Ш | Подшипник водяного насоса | |
| 15 | 2***9 | Болт М8х1х95 | |
| 16 | 2***9 | Болт М8х12 | |
| 17 | 2***9 | Шайба 8 пружинная | |
| 18 | 3***9 | Шайба 8 | |
| 19 | 4***2 | Крыльчатка водяного насоса | |
| 20 | 4***1 | Пружина упорная сальника | |
| 21 | 4***1 | Манжета сальника | |
| 22 | 4***1 | Обойма пружины сальника | |
| 23 | 4***2 | Манжета сальника | |
| 24 | 4***0 | Шайба уплотняющая сальника | |
| 25 | 4***1 | Кольцо стопорное сальника | |
| 26 | 4***0 | Крыльчатка с сальником в сборе | |
| 27 | 3***9 | Прокладка насоса | |
| 28 | 4***8 | Прокладка водяного насоса | |
| 29 | 3***9 | Винт М6х20 стопорный | |
| 30 | 2***9 | Гайка |
