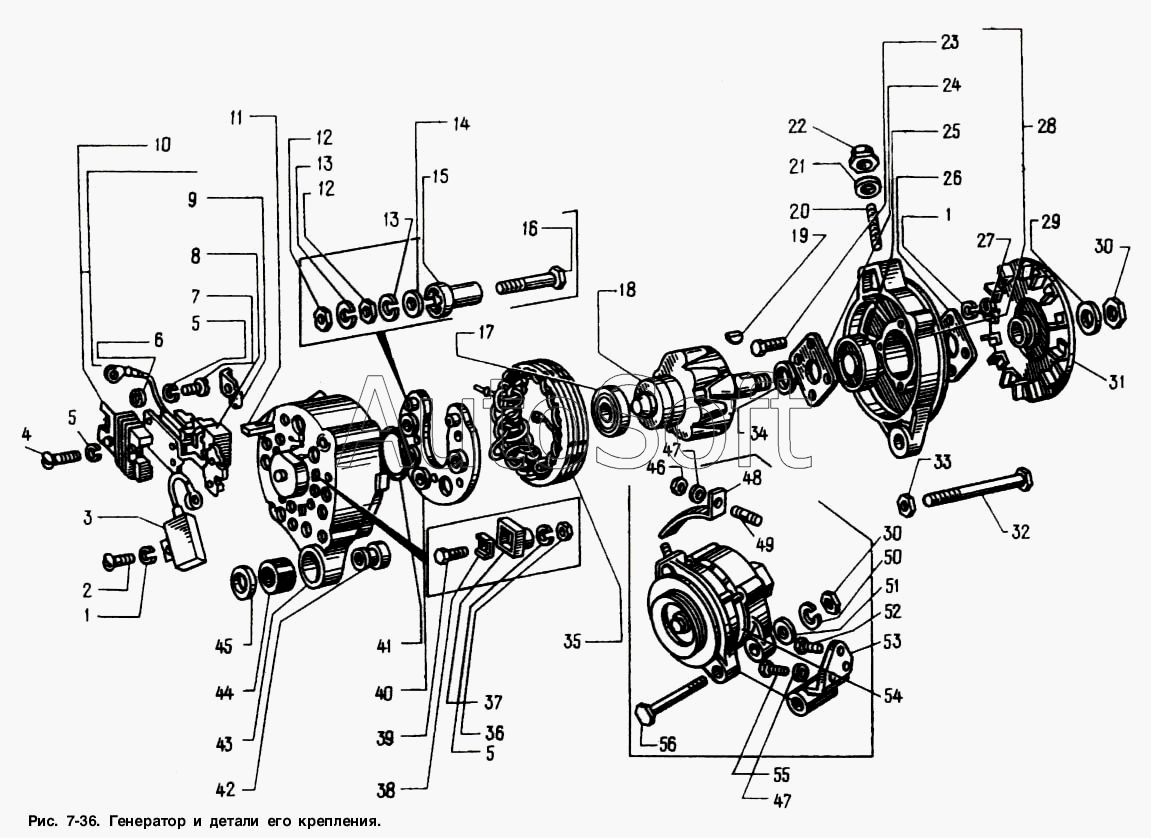

Каталог запасных частей к технике: АЗЛК Москвич-2141 (1998). Генератор и детали его крепления
1
2
3
3
4
5
6
7
8
8
9
9
10
10
11
11
12
13
14
14
15
15
16
16
17
17
18
18
19
20
21
21
22
23
23
24
24
25
25
26
26
27
28
28
29
30
31
31
32
32
33
34
34
35
35
36
37
37
38
38
39
40
40
41
41
42
42
43
43
44
44
45
45
46
47
48
49
50
51
52
53
54
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Шайба 5 пружинная | |
| 2 | 1***1 | Винт М5х8 | |
| 3 | 2***0 | Конденсатор в сборе | |
| 3 | К***В | Конденсатор в сборе | |
| 4 | 1***1 | Винт М4х12 | |
| 5 | 1***0 | Шайба 4 пружинная | |
| 6 | 2***1 | Шайба | |
| 7 | 1***1 | Винт М4х16 | |
| 8 | 2***0 | Щеткодержатель со щетками в сборе | |
| 8 | Г***0 | Щеткодержатель со щетками в сборе | |
| 9 | 2***3 | Основание | |
| 9 | Г***9 | Основание | |
| 10 | 2***0 | Регулятор напряжения в сборе | |
| 10 | Я***В | Регулятор напряжения в сборе | |
| 11 | 1***0 | Колодка соединительная | |
| 11 | Г***6 | Колодка соединительная | |
| 12 | 1***1 | Гайка М6 низкая | |
| 13 | 1***0 | Шайба 6 пружинная | |
| 14 | 2***6 | Шайба | |
| 14 | Н***7 | Шайба | |
| 15 | 2***7 | Втулка изоляционная | |
| 15 | Г***7 | Втулка изоляционная | |
| 16 | 2***2 | Болт контактный | |
| 16 | Г***Б | Болт контактный | |
| 17 | 2***0 | Подшипник со стороны контактных колец | |
| 17 | 6***9 | Подшипник со стороны контактных колец | |
| 18 | 2***0 | Ротор в сборе | |
| 18 | Г***0 | Ротор в сборе | |
| 19 | 1***0 | Шпонка сегментная | |
| 20 | 1***1 | Шпилька М10х1,25х25 | |
| 21 | 2***0 | Шайба | |
| 21 | Г***4 | Шайба | |
| 22 | 1***1 | Гайка М10х1,25 самоконтрящаяся | |
| 23 | 2***9 | Винт | |
| 23 | Г***9 | Винт | |
| 24 | 2***5 | Шайба | |
| 24 | Г***5 | Шайба | |
| 25 | 2***0 | Подшипник со стороны привода | |
| 25 | 6***9 | Подшипник со стороны привода | |
| 26 | 2***4 | Держатель сальника наружный | |
| 26 | Г***4 | Держатель сальника наружный | |
| 27 | 1***1 | Гайка М5 | |
| 28 | 2***0 | Крышка со стороны привода в сборе | |
| 28 | Г***0 | Крышка со стороны привода в сборе | |
| 29 | 1***3 | Шайба 12 пружинная коническая | |
| 30 | 1***1 | Гайка М12х1,25 | |
| 31 | 2***1 | Шкив с вентилятором | |
| 31 | Г***1 | Шкив с вентилятором | |
| 32 | 2***0 | Болт стяжной | |
| 32 | Г***0 | Болт стяжной | |
| 33 | 1***1 | Гайка М6 самоконтрящаяся | |
| 34 | 2***6 | Шайба упорная подшипника | |
| 34 | Г***5 | Шайба упорная подшипника | |
| 35 | 2***0 | Статор с обмоткой в сборе | |
| 35 | Г***0 | Статор с обмоткой в сборе | |
| 36 | 1***1 | Гайка М4 низкая | |
| 37 | 2***0 | Втулка изоляционная | |
| 37 | Г***Б | Втулка изоляционная | |
| 38 | 2***2 | Пластина | |
| 38 | Г***2 | Пластина | |
| 39 | 1***1 | Болт М4х25 | |
| 40 | 2***5 | Блок выпрямителей в сборе | |
| 40 | Б***0 | Блок выпрямителей в сборе | |
| 41 | 2***8 | Кольцо уплотнительное | |
| 41 | Г***2 | Кольцо уплотнительное | |
| 42 | 2***4 | Втулка | |
| 42 | Г***1 | Втулка | |
| 43 | 2***1 | Крышка со стороны контактных колец в сборе | |
| 43 | Г***1 | Крышка со стороны контактных колец в сборе | |
| 44 | 2***6 | Втулка буферная | |
| 44 | Г***2 | Втулка буферная | |
| 45 | 2***8 | Втулка поджимная | |
| 45 | Г***3 | Втулка поджимная | |
| 46 | 1***1 | Гайка М10х1,25 | |
| 47 | 1***3 | Шайба 10 пружинная коническая | |
| 48 | 2***5 | Планка установочная | |
| 49 | 1***1 | Шпилька М10х1,25х20 | |
| 50 | 1***0 | Шайба 12 пружинная | |
| 51 | 1***1 | Шайба 12 | |
| 52 | 1***1 | Болт М10х1,25х20 | |
| 53 | 2***0 | Кронштейн | |
| 54 | 2***0 | Генератор в сборе | |
| 54 | Г***0 | Генератор в сборе | |
| 55 | 1***1 | Болт М10х1.25х40 | |
| 56 | 1***1 | Болт М12х1,25х120 |
