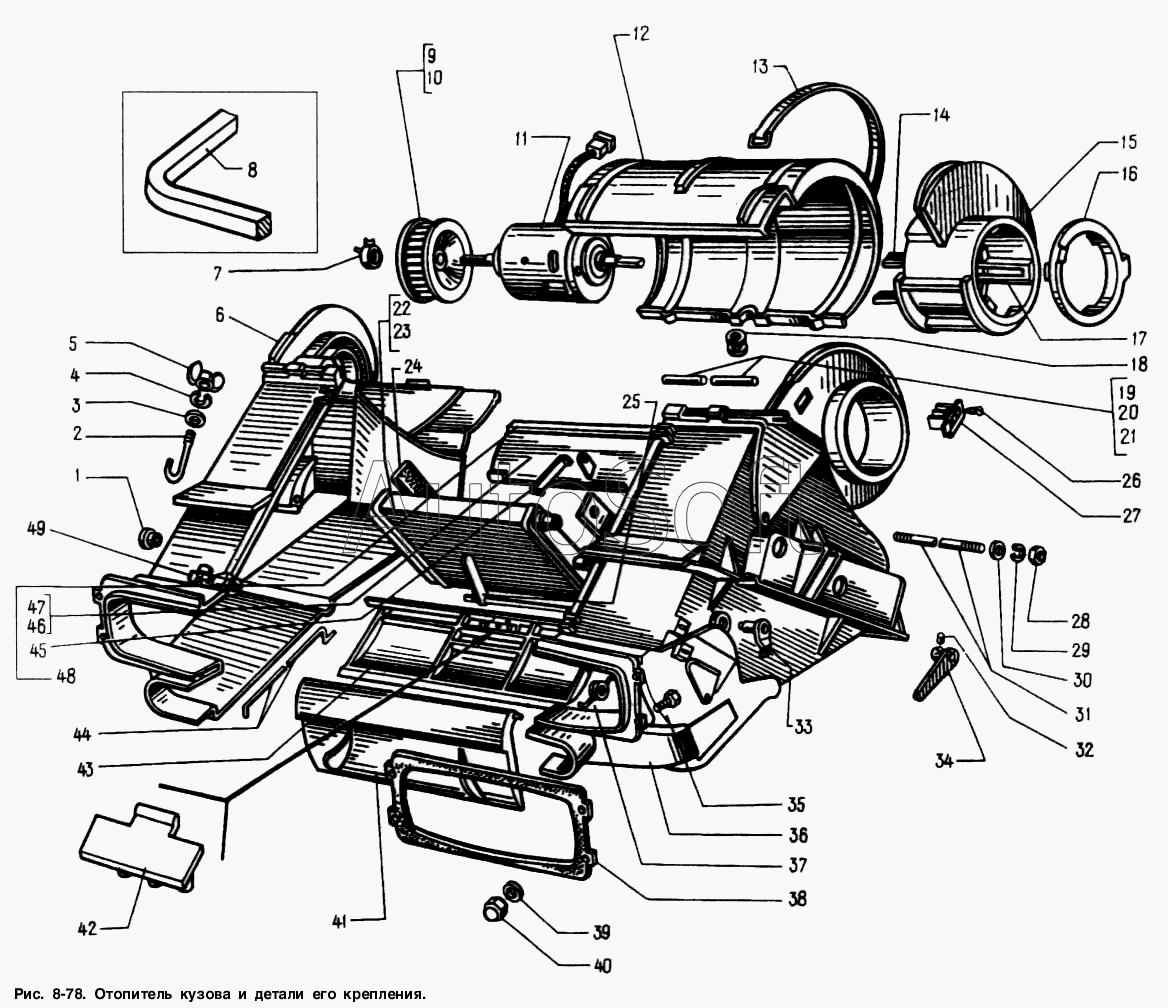

Каталог запасных частей к технике: АЗЛК Москвич-2141 (1998). Отопитель кузова и детали его крепления
1
2
3
4
5
6
6
7
8
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2141-8101080 | 2***0 | Электродвигатель отопителя в сборе | |
| 51.3730 | 5***0 | Электродвигатель отопителя в сборе | |
| 1 | 2***8 | Втулка оси заслонки | |
| 2 | 2***8 | Стяжка крепления отопителя | |
| 3 | 2***9 | Шайба 6 увеличенная | |
| 4 | 3***9 | Шайба 6,2 зубчатая | |
| 5 | 2***9 | Гайка-барашек М6 | |
| 6 | 2***1 | Корпус отопителя левая часть | |
| 6 | 2***8 | Скоба крепления корпуса | |
| 7 | 3***9 | Хомут крепления колеса вентилятора | |
| 8 | 2***4 | Уплотнитель отопителя | |
| 9 | 2***6 | Колесо вентилятора правое | |
| 10 | 2***7 | Колесо вентилятора левое | |
| 12 | 2***6 | Крышка корпуса отопителя | |
| 13 | 2***0 | Ремень крепления фильтра в сборе | |
| 14 | 2***0 | Прокладка упора электродвигателя | |
| 15 | 2***2 | Опора электродвигателя | |
| 16 | 2***2 | Кольцо запорное | |
| 17 | 2***8 | Подушка электродвигателя | |
| 18 | 2***6 | Втулка пучка проводов | |
| 19 | 2***2 | Уплотнитель крышки корпуса | |
| 20 | 2***4 | Уплотнитель корпуса верхний | |
| 21 | 2***5 | Уплотнитель корпуса нижний | |
| 22 | 2***0 | Радиатор отопителя в сборе | |
| 23 | 2***2 | Радиатор отопителя с пробками в сборе | |
| 24 | 2***6 | Уплотнитель радиатора | |
| 25 | 2***4 | Вал привода заслонки в сборе | |
| 26 | 2***9 | Винт М4х1,75х10 | |
| 26 | 2***9 | Гайка М5 | |
| 27 | 1***9 | Резистор электродвигателя в сборе | |
| 27 | 2***0 | Резистор электродвигателя в сборе | |
| 29 | 2***9 | Хомут крепления проводов | |
| 30 | 2***9 | Шайба 5 пружинная | |
| 31 | 3***9 | Шпилька М5х320 | |
| 32 | 2***9 | Винт М4х10 | |
| 33 | 2***4 | Рычаг привода верхней заслонки | |
| 34 | 2***0 | Рычаг привода заслонки радиатора | |
| 35 | 3***9 | Болт М5х17 | |
| 36 | 2***0 | Корпус отопителя правая часть | |
| 37 | 2***4 | Пружина верхней заслонки | |
| 38 | 2***2 | Прокладка фланца | |
| 39 | 2***9 | Шайба 5 | |
| 40 | 4***3 | Гайка М5 колпачковая | |
| 41 | 2***4 | Заслонка нижняя в сборе | |
| 42 | 2***2 | Планка верхней заслонки | |
| 43 | 2***6 | Заслонка верхняя в сборе | |
| 44 | 2***4 | Тяга соединительная заслонок | |
| 45 | 2***2 | Планка соединительная привода | |
| 46 | 2***0 | Заслонка радиатора | |
| 47 | 2***2 | Уплотнитель заслонки | |
| 48 | 2***8 | Заслонка радиатора в сборе |
