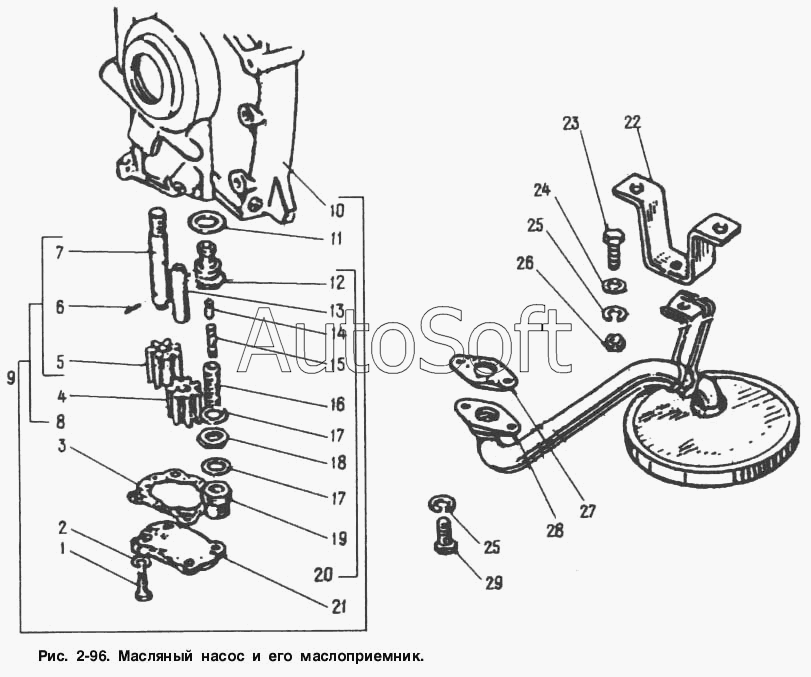

Каталог запасных частей к технике: АЗЛК Москвич-2141 (1998). Масляный насос и его маслоприемник
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М8х25 | |
| 2 | 2***9 | Шайба 8 пружинная | |
| 3 | 4***0 | Прокладка крышки | |
| 4 | 4***2 | Шестерня ведомая масляного насоса | |
| 5 | 4***5 | Шестерня масляного насоса ведущая | |
| 6 | 3***5 | Штифт 3х18 | |
| 7 | 4***2 | Валик ведущей шестерни масляного насоса | |
| 8 | 4***0 | Валик ведущей шестерни масляного насоса в сборе | |
| 9 | 4***0 | Насос масляный в сборе | |
| 10 | 4***0 | Крышка распределительных звездочек нижняя в сборе | |
| 11 | 4***6 | Прокладка корпуса предохранительного клапана | |
| 12 | 4***2 | Корпус предохранительного клапана масляного насоса | |
| 13 | 4***0 | Ось ведомой шестерни | |
| 14 | 4***4 | Клапан предохранительный масляного насоса | |
| 15 | 4***8 | Пружина клапана | |
| 16 | 4***0 | Винт регулировочный | |
| 17 | 3***1 | Шайба 14 уплотнитеяьная | |
| 18 | 3***9 | Гайка'М 14х1 регулировочного винта | |
| 19 | 4***3 | Гайка колпачковая | |
| 20 | 4***0 | Предохранительный клапан масляного насоса в сборе | |
| 21 | 4***0 | Крышка масляного насоса | |
| 22 | 3***2 | Кронштейн крепления маслоприемника | |
| 23 | 2***9 | Болт М6х14 | |
| 24 | 2***9 | Шайба 6 увеличенная | |
| 25 | 2***9 | Болт М6х12 | |
| 26 | 2***9 | Гайка | |
| 27 | 4***3 | Прокладка фланца приемной трубки маслоприемника | |
| 28 | 3***0 | Маслоприемник насоса в сборе | |
| 29 | 2***9 | Болт М6х20 |
