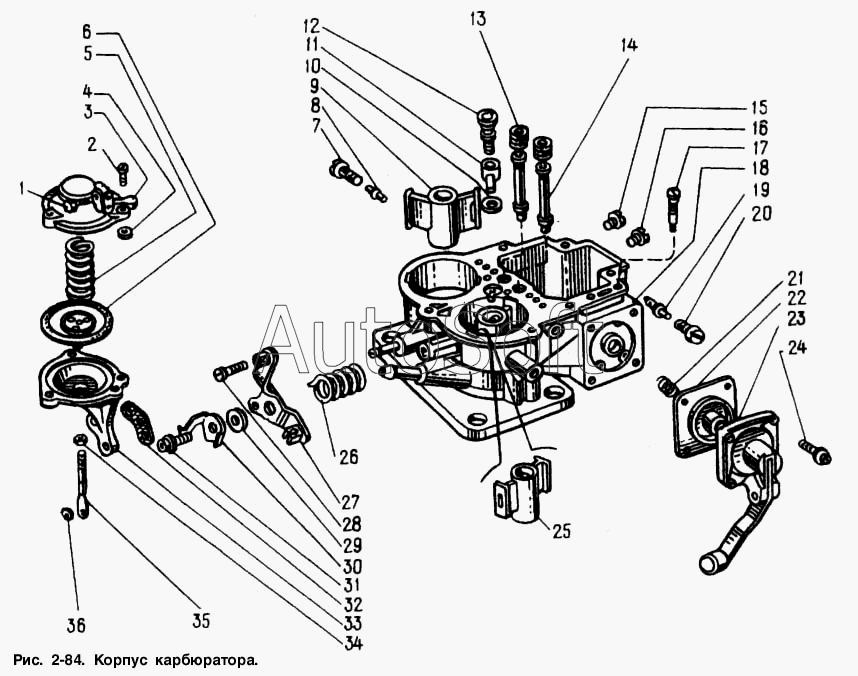

Каталог запасных частей к технике: АЗЛК Москвич-2141 (1998). Корпус карбюратора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Винт | |
| 2 | 2***0 | Винт крепления кронштейна с шайбой в сборе | |
| 3 | 2***5 | Крышка пневмопривода | |
| 4 | 2***8 | Прокладка | |
| 5 | 2***8 | Пружина | |
| 6 | 2***0 | Диафрагма | |
| 7 | 2***8 | Пробка жиклера | |
| 8 | 2***4 | Жиклер топливный холостого хода | |
| 9 | 2***0 | Распылитель смеси в сборе | |
| 10 | 2***6 | Прокладка жиклера насоса ускорителя | |
| 11 | 2***5 | Жиклер топливный ускорительного насоса в сборе | |
| 12 | 2***0 | Клапан распылителя ускорительного насоса в сборе | |
| 13 | 2***0 | Жиклер воздушный главной системы второй камеры | |
| 14 | 2***3 | Трубка эмульсионная | |
| 15 | 2***0 | Жиклер топливный главной системы | |
| 16 | 2***6 | Жиклер топливный главной системы | |
| 17 | 2***3 | Винт регулировки подачи топлива ускорительным насосом | |
| 18 | 2***0 | Корпус карбюратора | |
| 19 | 2***2 | Жиклер топливный холостого хода | |
| 20 | 2***7 | Корпус жиклера холостого хода | |
| 21 | 2***8 | Пружина диафрагмы | |
| 22 | 2***7 | Диафрагма ускорительного насоса в сборе | |
| 23 | 2***5 | Крышка ускорительного насоса в сборе | |
| 24 | 2***2 | Винт М4х0,7х14,8 с шайбой в сборе | |
| 25 | 2***0 | Распылитель смеси в сборе | |
| 26 | 2***5 | Пружина рычага | |
| 27 | 2***0 | Рычаг управления воздушной заслонкой в сборе | |
| 28 | 2***9 | Винт М4х10,5 | |
| 29 | 2***7 | Шайба проставочная | |
| 30 | 2***5 | Кронштейн | |
| 31 | 2***8 | Винт крепления рычага с шайбой в сборе | |
| 32 | 2***4 | Прокладка | |
| 33 | 2***0 | Корпус пневмолривода | |
| 34 | 1***1 | Гайка М4 низкая | |
| 35 | 2***0 | Тяга | |
| 36 | 6***5 | Шайба стопорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
