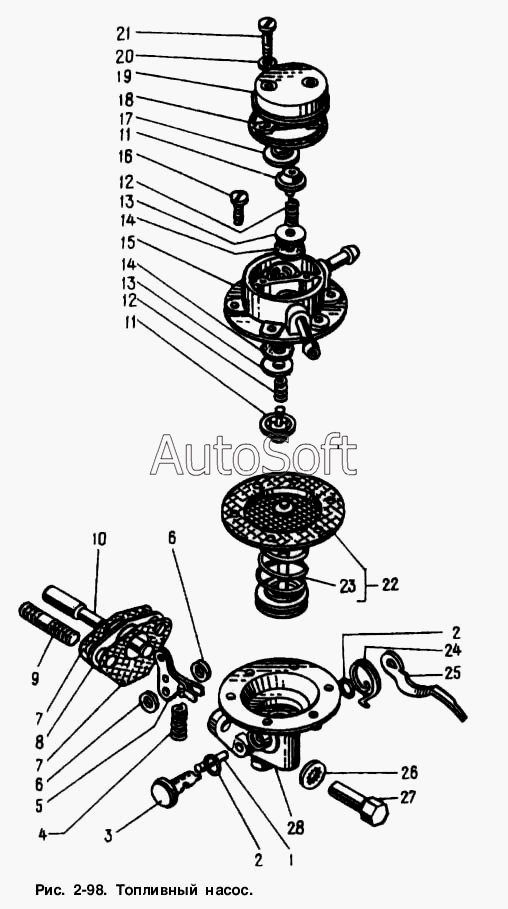

Каталог запасных частей к технике: АЗЛК Москвич-2141 (1998). Топливный насос
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1106010-02 | 4***2 | Насос топливный в сборе (Б7А) | |
| 1 | Б***8 | Ось рычага привода | |
| 2 | 0***1 | Кольцо 010-014-25-1, ГОСТ 9833-73 | |
| 3 | Б***Б | Валик ручного привода | |
| 4 | 1***1 | Пружина рычага привода | |
| 5 | Б***0 | Рычаг привода в сборе | |
| 6 | Б***0 | Шайба оси рычага привода | |
| 7 | 4***0 | Прокладка к блоку цилиндров | |
| 8 | 4***5 | Прокладка бензинового насоса теплоизоляционная | |
| 9 | 3***9 | Шпилька М8х1х22 | |
| 10 | 4***4 | Штанга привода топливного насоса | |
| 11 | Б***А | Обойма клапана | |
| 12 | Б***7 | Пружина клапана | |
| 13 | Б***3 | Пластина | |
| 14 | Б***2 | Клапан | |
| 15 | Б***6 | Головка в сборе | |
| 16 | 2***6 | Винт 2М5х12.56.016, ГОСТ 17473-80 | |
| 17 | Б***5 | Фильтр в сборе | |
| 18 | Б***1 | Прокладка крышки | |
| 19 | Б***А | Крышка головки | |
| 20 | 5***6 | Шайба 5П65Г06, ГОСТ 6402-70 | |
| 21 | 2***6 | Винт 2М5х22.56.016, ГОСТ 17473-80 | |
| 22 | Б***А | Диафрагма в сборе | |
| 23 | Б***0 | Пружина диафрагмы | |
| 24 | Б***5 | Пружина оттяжная | |
| 25 | Б***Б | Рычаг ручного привода | |
| 26 | 3***9 | Шайба 8 зубчатая | |
| 27 | 4***1 | Гайка крепления насоса | |
| 28 | Б***0 | Корпус топливного насоса в сборе |
