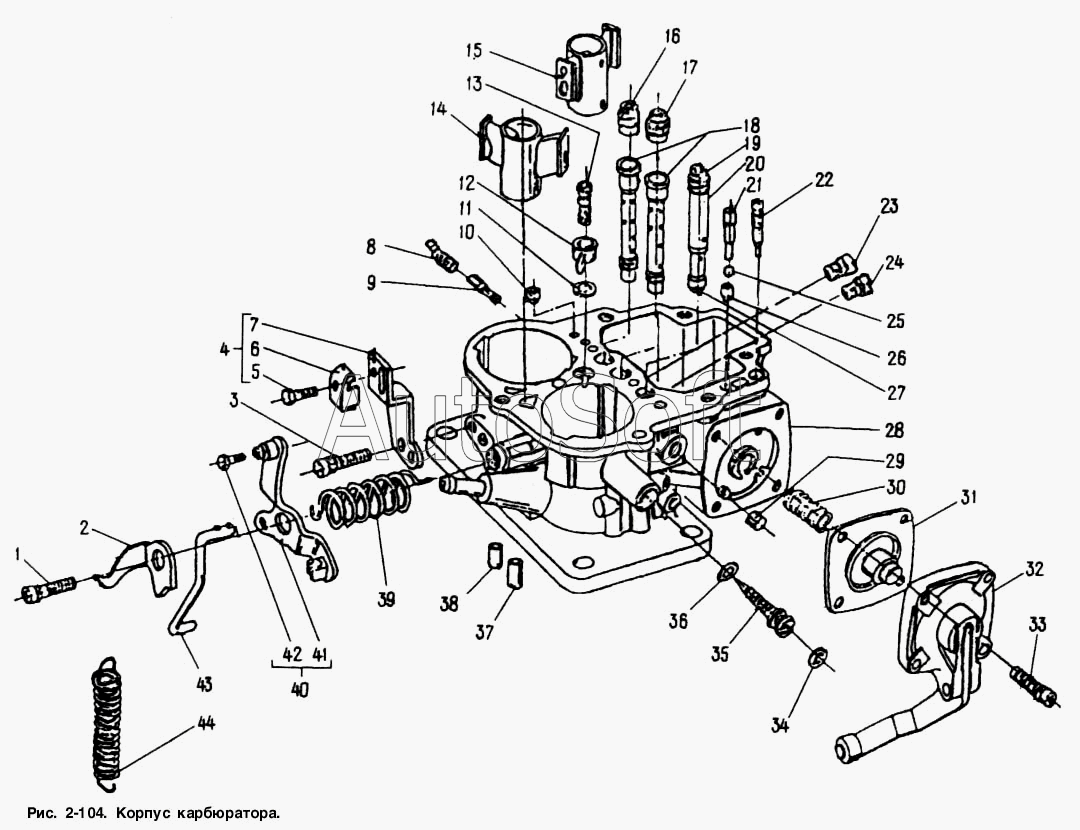

Каталог запасных частей к технике: АЗЛК Москвич-2141 (1998). Корпус карбюратора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Винт М5 с шайбой в сборе | |
| 2 | 2***0 | Кронштейн | |
| 3 | 2***4 | Винт М5х0,8х20 с шайбой в сборе | |
| 4 | 2***0 | Кронштейн крепления троса воздушной заслонки в сборе | |
| 5 | 1***1 | Болт М5х10 | |
| 6 | 2***5 | Скоба крепления троса | |
| 7 | 2***0 | Кронштейн крепления троса воздушной заслонки | |
| 8 | 2***8 | Пробка жиклера | |
| 9 | 2***0 | Топливный жиклер холостого хода | |
| 10 | 2***1 | Воздушный жиклер холостого хода | |
| 11 | 2***6 | Прокладка жиклера насоса ускорителя | |
| 12 | 2***5 | Жиклер топливный ускорительного насоса в сборе | |
| 13 | 2***0 | Клапан распылителя ускорительного насоса в сборе | |
| 14 | 2***0 | Распылитель смеси второй камеры в сборе | |
| 15 | 2***0 | Распылитель смеси первой камеры в сборе | |
| 16 | 2***0 | Жиклер воздушный главной системы второй камеры | |
| 17 | 2***6 | Жиклер воздушный главной системы первой камеры | |
| 18 | 2***3 | Трубка эмульсионная | |
| 19 | 2***0 | Воздушный жиклер эконостата | |
| 20 | 2***0 | Втулка системы холостого хода в сборе | |
| 21 | 2***3 | Пробка обратного клапана ускорительного насоса | |
| 22 | 2***3 | Винт регулировки подачи топлива ускорительным насосом | |
| 23 | 2***7 | Топливный жиклер главной системы второй камеры | |
| 24 | 2***0 | Топливный жиклер главной системы первой камеры | |
| 25 | 3***0 | Шарик ГОСТ 3722-81 | |
| 26 | 2***1 | Втулка обратного клапана ускорительного насоса | |
| 27 | 2***4 | Жиклер топливный холостого хода | |
| 28 | 2***0 | Корпус карбюратора | |
| 29 | 2***5 | Заглушка | |
| 30 | 2***8 | Пружина диафрагмы | |
| 31 | 2***7 | Диафрагма ускорительного насоса в сборе | |
| 32 | 2***5 | Крышка ускорительного насоса в сборе | |
| 33 | 2***2 | Винт М4х0,7х14,8 с шайбой в сборе | |
| 34 | 2***4 | Заглушка сферическая | |
| 35 | 2***1 | Игла регулировочная | |
| 36 | 2***8 | Прокладка | |
| 37 | 2***7 | Втулка системы вентиляции картера | |
| 38 | 2***1 | Втулка системы холостого хода и автоматического пускового устройства | |
| 39 | 2***5 | Пружина рычага | |
| 40 | 2***0 | Рычаг управления воздушной заслонкой с винтом в сборе | |
| 41 | 2***2 | Рычаг управления воздушной заслонкой в сборе | |
| 42 | 2***9 | Винт М4х10,5 | |
| 43 | 2***5 | Тяга соединительная | |
| 44 | 2***2 | Пружина рычага |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
