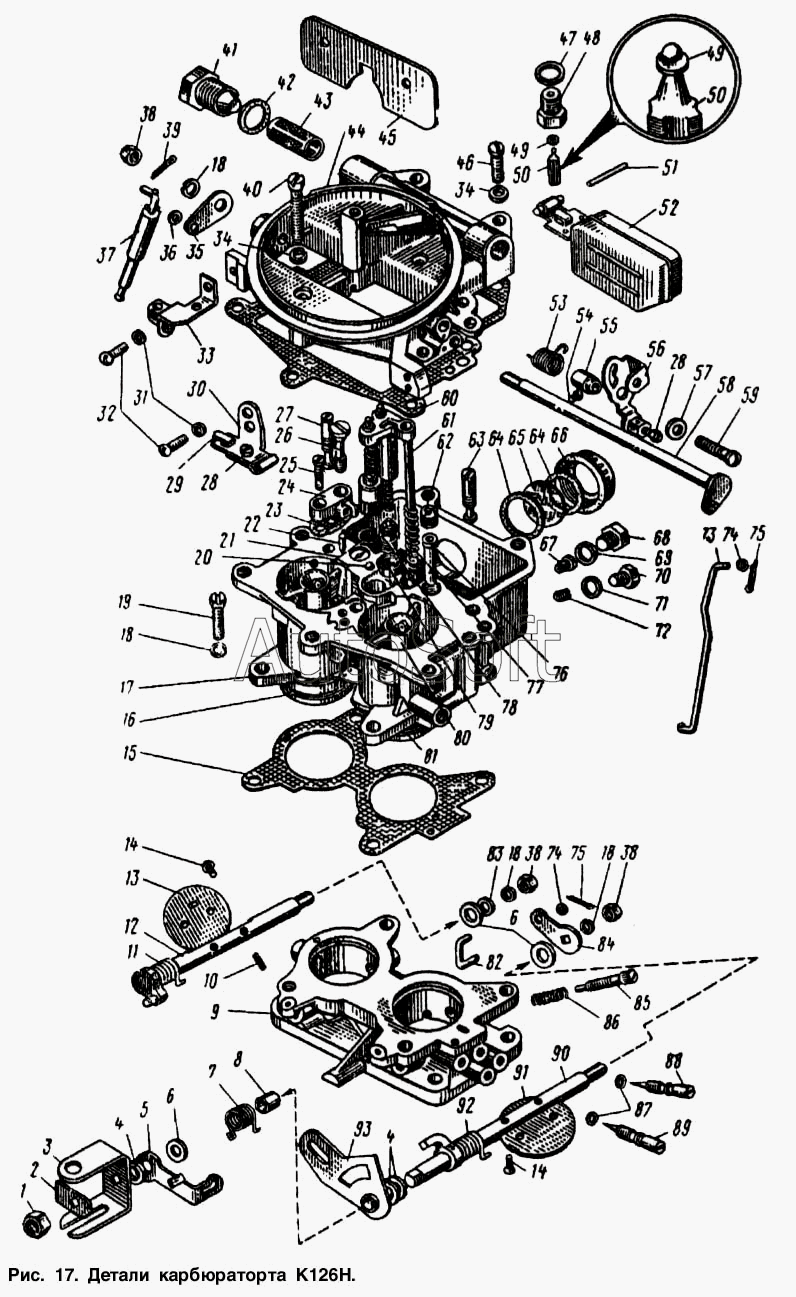

Каталог запасных частей к технике: АЗЛК Москвич-2140 (1977). Детали карбюратора К126Н
1
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
18
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
34
35
36
37
38
38
38
39
40
41
42
43
44
45
46
47
48
49
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
64
65
66
67
68
69
70
71
72
73
74
74
75
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 901913-0 | 9***0 | Шайба 8,2х0,3(По потребности) | |
| К126Н-1107203 | К***3 | Главный топливный жиклер второй камеры левый | |
| К126Н-1107240 | К***0 | Поршень ускорительного насоса в сборе | |
| К126Н-1107241 | К***1 | Жиклер воздушный переходной системы | |
| К126Н-1107330 | К***0 | Клапан подачи горючего в сборе | |
| 1 | 9***0 | Гайка М8 | |
| 2 | К***6 | Шайба стопорная | |
| 3 | К***2 | Рычаг оси дроссельной заслонки | |
| 4 | 9***0 | Шайба 8,2 | |
| 5 | К***6 | Рычаг малых оборотов | |
| 6 | 9***0 | Шайба 8,2х0,5 | |
| 7 | К***8 | Пружина правой оси дроссельной заслонки | |
| 8 | К***8 | Втулка оси | |
| 9 | К***Б | Корпус смесительных камер | |
| 10 | К***3 | Винт | |
| 11 | К***8 | Пружина | |
| 12 | К***Б | Ось дроссельной заслонки II камеры в сборе | |
| 13 | К***2 | Заслонка дроссельная II камеры | |
| 14 | 9***1 | Винт М3,2х7 | |
| 15 | К***А | Прокладка смесительных камер | |
| 16 | К***6 | Диффузор второй камеры левый | |
| 17 | К***0 | Корпус поплавковой камеры с втулкой в сборе | |
| 18 | 9***3 | Шайба 6 пружинная | |
| 19 | К***5 | Болт соединения камер | |
| 20 | К***4 | Обратный клапан (шарик) | |
| 21 | К***4 | Кольцо стопорное | |
| 22 | К***8 | Нагнетательный клапан | |
| 23 | К***А | Прокладка распылителя | |
| 24 | К***8 | Распылитель | |
| 25 | 2***4 | Винт М4х16 | |
| 26 | К***6 | Винт топливопроводящий | |
| 27 | К***1 | Жиклер топливный переходной системы | |
| 28 | 9***7 | Болт М4х8 | |
| 29 | К***5 | Зажим кронштейна тяги воздушной заслонки | |
| 30 | К***2 | Кронштейн тяги воздушной заслонки | |
| 31 | 9***1 | Шайба 4 пружинная | |
| 32 | 2***0 | Винт М4х8 | |
| 33 | К***5 | Кронштейн в сборе | |
| 34 | 9***5 | Шайба 5 пружинная | |
| 35 | К***9 | Рычаг управления воздушной заслонкой | |
| 36 | 9***0 | Шайба 3,1 | |
| 37 | К***5 | Телескопическое устройство в сборе | |
| 38 | 9***0 | Гайка М6 | |
| 39 | 9***5 | Шплинт 1х6 | |
| 40 | 2***6 | Винт М5х30 | |
| 41 | К***1 | Пробка фильтра | |
| 42 | 4***6 | Прокладка уплотнительная | |
| 43 | К***5 | Сетка фильтра в сборе | |
| 44 | К***0 | Крышка поплавковой камеры с распылителем в сборе | |
| 45 | К***1 | Заслонка воздушная | |
| 46 | 2***0 | Винт М5х16 | |
| 47 | 4***5 | Прокладка | |
| 48 | К***2 | Корпус клапана подачи топлива | |
| 49 | К***3 | Шайба уплотнительная | |
| 50 | К***1 | Игла клапана | |
| 51 | 1***4 | Ось поплавка | |
| 52 | К***А | Поплавок в сборе | |
| 53 | К***9 | Пружина оси привода воздушной заслонки | |
| 54 | 9***1 | Винт М3 | |
| 55 | К***0 | Втулка оси привода воздушной заслонки | |
| 56 | К***Б | Рычаг привода воздушной заслонки в сборе | |
| 57 | 9***0 | Шайба 5,2 | |
| 58 | К***0 | Ось воздушной заслонки в сборе | |
| 59 | 9***1 | Винт М5,2х18 | |
| 60 | К***А | Прокладка поплавковой камеры | |
| 61 | К***Б | Привод ускорительного насоса | |
| 62 | К***2 | Жиклер воздушный главной топливной системы | |
| 63 | К***4 | Жиклер топливный холостого хода | |
| 64 | К***А | Прокладка смотрового стекла | |
| 65 | К***5 | Смотровое стекло | |
| 66 | К***9 | Гайка смотрового стекла | |
| 67 | К***2 | Главный топливный жиклер первой камеры правый | |
| 68 | 4***3 | Пробка М10х1 | |
| 69 | 4***5 | Прокладка | |
| 70 | 4***2 | Пробка М8х1 | |
| 71 | 4***4 | Прокладка клапана экономайзера | |
| 72 | К***3 | Жиклер воздушный системы холостого хода | |
| 73 | К***1 | Тяга малых оборотов | |
| 74 | 9***8 | Шайба 4,2 | |
| 75 | 9***1 | Шплинт 1,5х10 | |
| 76 | К***6 | Трубка эмульсионная | |
| 77 | К***3 | Пружина отжимная | |
| 78 | К***0 | Клапан экономайзера в сборе | |
| 79 | 4***4 | Прокладка клапана экономайзера | |
| 80 | К***4 | Диффузор малый | |
| 81 | К***3 | Диффузор первой камеры правый | |
| 82 | К***6 | Серьга привода ускорительного насоса | |
| 83 | К***7 | Шайба | |
| 84 | К***Б | Рычаг привода ускорительного насоса | |
| 85 | К***1 | Винт регулировки количества смеси холостого хода | |
| 86 | 9***0 | Пружина | |
| 87 | К***о | Кольцо | |
| 88 | К***1 | Винт ограничения токсичности | |
| 89 | К***2 | Винт регулировочный холостого хода | |
| 90 | К***Б | Ось дроссельной заслонки I камеры в сборе | |
| 91 | К***9 | Заслонка дроссельная второй камеры правая | |
| 92 | К***Б | Пружина | |
| 93 | К***3 | Кулиса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
