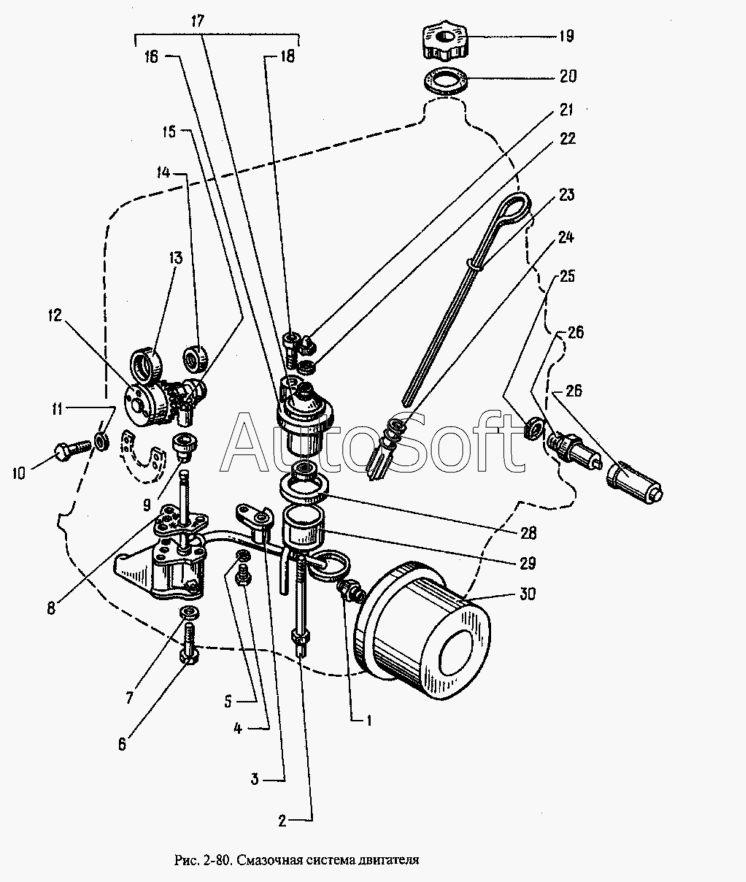

Каталог запасных частей к технике: АЗЛК Москвич-2335 (1998). Смазочная система двигателя
16
30
29
28
27
26
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Штуцер фильтра | |
| 2 | 2***8 | Шпилька крепления крышки сапуна | |
| 3 | 2***5 | Фиксатор сливной трубки | |
| 4 | 1***1 | Болт М6х12 крепления фиксатора | |
| 5 | 1***1 | Шайба 6 | |
| 6 | 1***1 | Болт М6х75 | |
| 7 | 1***3 | Шайба 8 пружинная коническая | |
| 8 | 2***1 | Прокладка масляного насоса | |
| 9 | 2***9 | Втулка шестерни | |
| 10 | 1***1 | БолтМ6х1б | |
| 11 | 1***3 | Шайба 6 пружинная коническая | |
| 12 | 2***5 | Вал привода насоса в сборе | |
| 13 | 2***0 | Подшипник вала передний | |
| 14 | 2***1 | Подшипник вала задний | |
| 15 | 2***8 | Шестерня привода насоса | |
| 16 | 2***4 | Кольцо маслоотражательное | |
| 17 | 2***1 | Крышка сапуна в сборе | |
| 18 | 2***3 | Патрубок крышки сапуна | |
| 19 | 2***6 | Крышка маслоналивной горловины в сборе | |
| 20 | 2***0 | Прокладка крышки | |
| 21 | 1***1 | Гайка М8 глухая | |
| 22 | 1***0 | Прокладка уплотнительная | |
| 23 | 2***0 | Указатель уровня масла в сборе | |
| 24 | 2***5 | Уплотнитель указателя уровня масла | |
| 25 | 1***0 | Прокладка | |
| 26 | 2***0 | Датчик аварийного давления масла | |
| 26 | М***0 | Датчик аварийного давления масла | |
| 27 | 2***4 | Колпачок защитный | |
| 28 | 2***5 | Прокладка крышки сапуна | |
| 29 | 2***0 | Маслоотделитель вентиляции картера в сборе | |
| 30 | 2***5 | Жгут к переключателю отопителя в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
