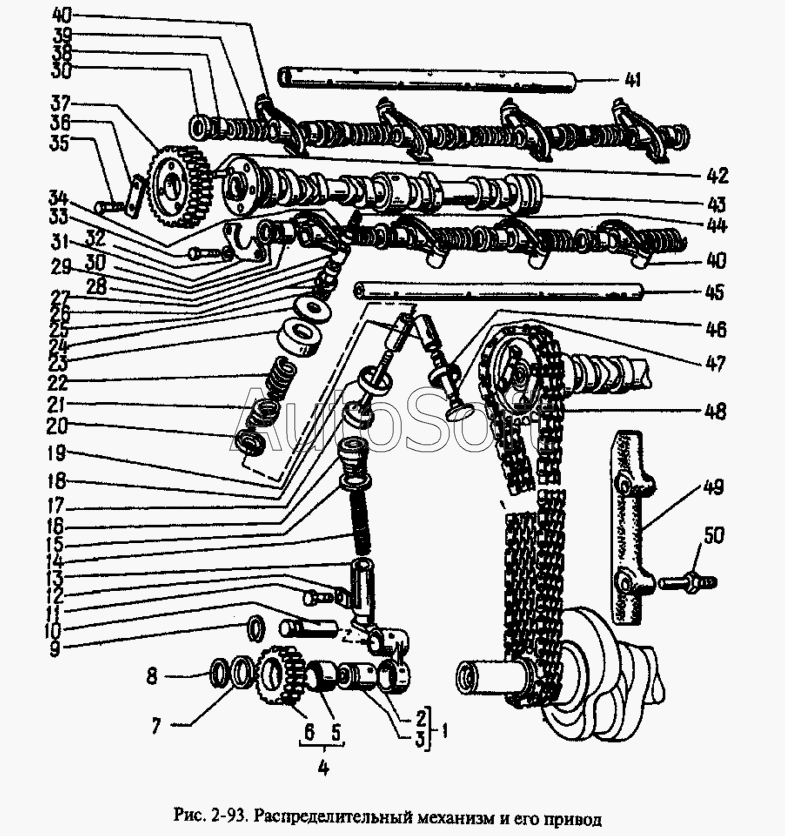

Каталог запасных частей к технике: АЗЛК Москвич-2335 (1998). Распределительный механизм и его привод
37
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
22
38
39
40
40
41
42
43
44
45
46
47
48
49
50
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3317.1007010-02 | 3***2 | Клапан впускной | |
| 3317.1007082 | 3***2 | Седло впускного клапана | |
| 3317.1007082-20 | 3***0 | Седло впускного клапана, увеличенное на 0,6 мм | |
| 412-1007012-10 | 4***0 | Клапан выпускной | |
| 412-1007033-БР | 4***Р | Втулка клапана направляющая, увеличенная на 0,25 мм | |
| 412-1007080-БР | 4***Р | Седло выпускного клапана вставное увеличенное на 0,6 мм | |
| 412-1007082-БР | 4***Р | Седло впускного клапана вставное увеличенное на 0,6 мм | |
| 1 | 4***0 | Рычаг натяжного устройства в сборе | |
| 2 | 4***0 | Рычаг натяжного устройства | |
| 3 | 4***3 | Ось звездочки натяжного устройства | |
| 4 | 4***0 | Звездочка натяжного устройства в сборе | |
| 5 | 4***7 | Втулка звездочки натяжного устройства | |
| 6 | 4***0 | Звездочка натяжного устройства | |
| 7 | 3***3 | Шайба 22 | |
| 8 | 3***1 | Кольцо 22 пружинное упорное | |
| 9 | 3***0 | Кольцо 12 пружинное упорное | |
| 10 | 4***6 | Ось рычага натяжного устройства | |
| 11 | 3***9 | Болт М10х24 стопорный | |
| 12 | 4***1 | Пластина прижимная плунжера | |
| 13 | 4***1 | Плунжер натяжного устройства | |
| 14 | 4***0 | Пружина натяжного устройства | |
| 15 | 3***5 | Шайба 22 | |
| 16 | 3***9 | Пробка-заглушка М22х1,5 | |
| 17 | 4***2 | Клапан впускной | |
| 18 | 4***1 | Седло впускного клапана | |
| 19 | 4***3 | Втулка клапана направляющая | |
| 20 | 4***0 | Шайба пружины клапана опорная | |
| 21 | 4***2 | Пружина клапана наружная | |
| 22 | 4***2 | Пружина клапана внутренняя | |
| 23 | 4***4 | Колпак клапана маслозащитный | |
| 24 | 4***5 | Тарелка пружины клапана | |
| 25 | 4***7 | Шайба тарелки пружин клапана уплотнительная | |
| 26 | 4***1 | Сухарь клапана | |
| 27 | 4***7 | Наконечник стержня клапана | |
| 28 | 4***6 | Коромысло клапана | |
| 29 | 4***4 | Втулка коромысла клапана распорная большая | |
| 30 | 3***6 | Шайба 16 | |
| 31 | 4***8 | Фланец распределительного вала упорный | |
| 32 | 2***4 | Шайба 6 пружинная | |
| 33 | 2***7 | Винт М6х20 | |
| 34 | 3***9 | Контргайка М8х1 регулировочного винта | |
| 35 | 2***7 | Болт М6х14 | |
| 36 | 4***3 | Пластина стопорная болтов крепления ведомой звездочки распределительного вала | |
| 37 | 4***0 | Звездочка распределительного вала ведомая | |
| 38 | 4***6 | Втулка коромысла клапана распорная малая | |
| 39 | 4***0 | Пружина поджимная коромысла | |
| 40 | 4***0 | Коромысло клапана с болтом и контргайкой в сборе | |
| 41 | 4***4 | Ось коромысел выпускных клапанов с заглушками в сборе | |
| 42 | 3***0 | Штифт 8х10 | |
| 43 | 4***0 | Вал распределительный с штифтом и заглушками в сборе | |
| 44 | 4***2 | Винт регулировочный коромысла | |
| 45 | 4***0 | Ось коромысел впускных клапанов с заглушками в сборе | |
| 46 | 4***0 | Седло выпускного клапана вставное | |
| 47 | 4***1 | Клапан выпускной в сборе | |
| 48 | 4***0 | Цепь привода вала в сборе | |
| 49 | 4***1 | Успокоитель цепи | |
| 50 | 4***0 | Ось успокоителя цепи |
