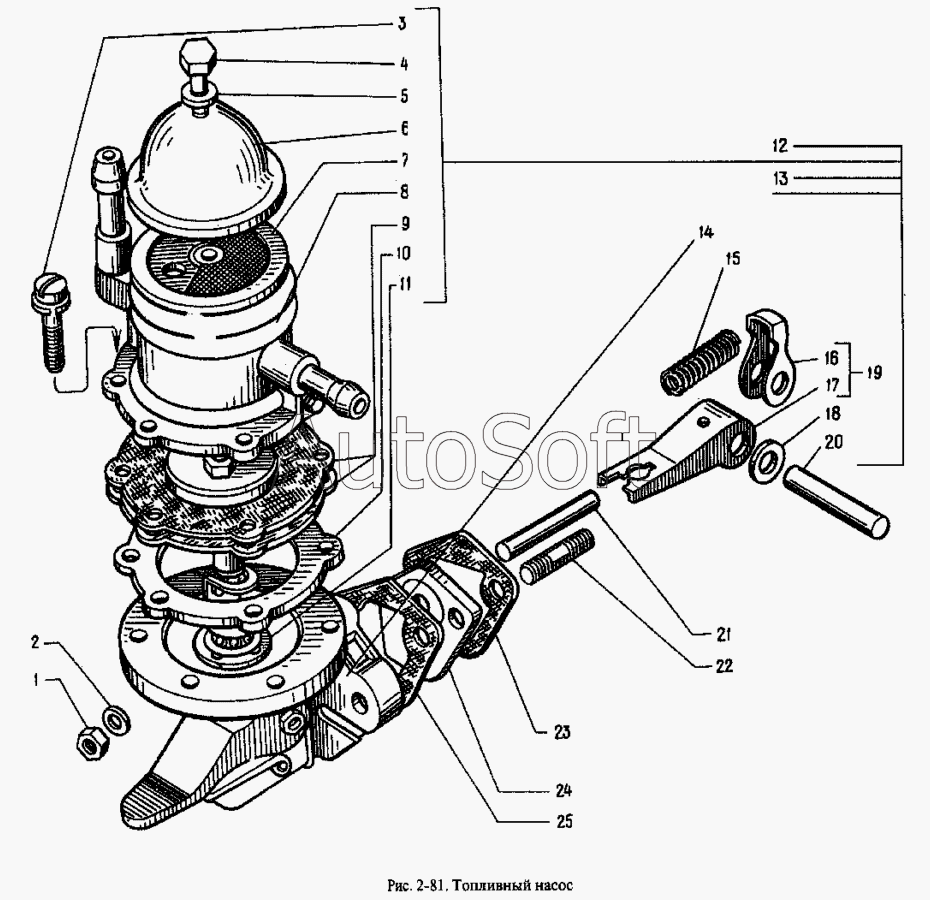

Каталог запасных частей к технике: АЗЛК Москвич-2335 (1998). Топливный насос
13
25
24
23
22
21
20
19
18
17
16
15
14
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2101-1106172 | 2***2 | Прокладка регулировочная (толщ. 0,7 мм) | |
| 1 | 1***1 | Гайка М8 | |
| 2 | 1***3 | Шайба 8 пружинная коническая | |
| 3 | 2***0 | Винт М6х16,5 с шайбой в сборе | |
| 4 | 2***3 | Болт крышки | |
| 5 | 2***7 | Шайба уплотнительная | |
| 6 | 3***2 | Крышка | |
| 7 | 2***5 | Фильтр в сборе | |
| 8 | 2***5 | Корпус верхний с клапанами и патрубками в сборе | |
| 9 | 2***0 | Диафрагма насоса в сборе | |
| 10 | 2***6 | Прокладка дистанционная | |
| 11 | 2***0 | Пружина диафрагмы | |
| 12 | 2***0 | Насос топливный в сборе | |
| 13 | 2***0 | Корпус нижний с рычагом и балансиром в сборе | |
| 14 | 2***0 | Корпус нижний в сборе | |
| 15 | 2***8 | Пружина возвратная рычага | |
| 16 | 2***1 | Рычаг балансира | |
| 17 | 2***2 | Балансир | |
| 18 | 2***8 | Шайба рычага | |
| 19 | 2***0 | Рычаг с балансиром в сборе | |
| 20 | 2***8 | Палец рычага | |
| 21 | 2***6 | Толкатель насоса | |
| 22 | 1***1 | Шпилька М8х35 | |
| 23 | 2***1 | Прокладка регулировочная (толщ. 1,2 мм) | |
| 24 | 2***5 | Прокладка теплоизоляционная | |
| 25 | 2***0 | Прокладка уплотнительная (толщ. 0,3 мм) |
